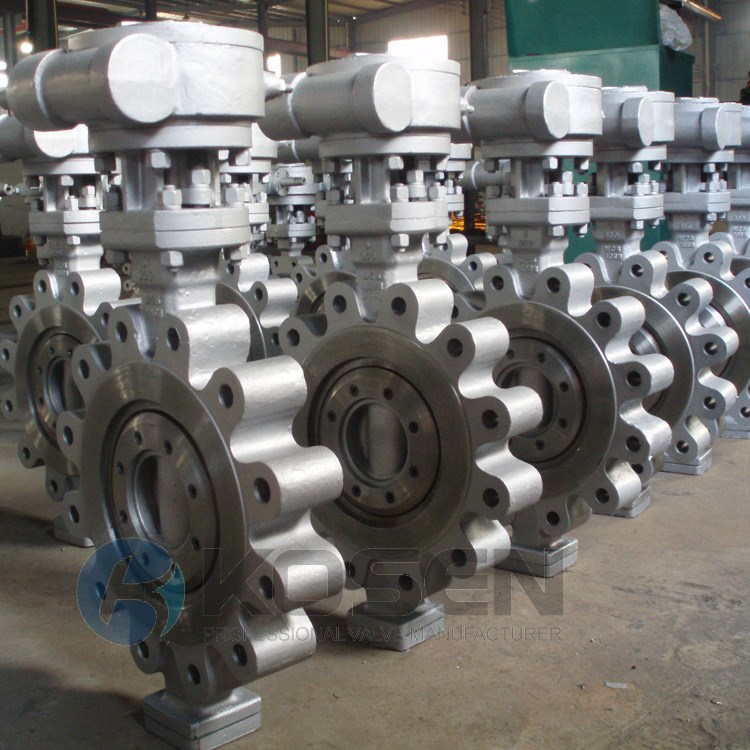

D373H凸耳式硬密封美標蝶閥
一、D373H凸耳式硬密封美標蝶閥用途及特點
美標蝶閥是我公司技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵冶金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。美標蝶閥采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉是具有越關越緊功能，這樣密封性能，開啟確保密封面完全脫離接觸，了密封面不受損傷。美標蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫下使用時因熱膨脹而容易泄漏的缺點。
該蝶閥根據使用介質要求，選用不同密封面材料，以密封面耐磨損、耐沖刷、耐腐蝕、使用壽命長。的更加耐壓牢固。
二、D373H凸耳式硬密封美標蝶閥采用標準
設計標準:API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度:ANSI B 16.10-1992
壓力試驗:API 598-82
三、D373H凸耳式硬密封美標蝶閥主要技術參數
公稱通徑 | Dn（in） | 2″-36″ | 2″-36″ |
公稱壓力 | PN（MPa） | 150Lb | 300Lb |
試驗壓力Ps（MPa） | 強度試驗 | 3.0 | 7.5 |
密封試驗 | 2.2 | 5.5 | |
適用介質 | 水、蒸汽、郵品、酸堿類、海水等 | ||
適用溫度 | -40～425℃ | ||
四、D373H凸耳式硬密封美標蝶閥主要零件材質
名稱 | 材料 |
閥體 | WCB、CF8、CF8M |
閥板 | WCB、CF8、CF8M |
軸桿 | 304、316、1Cr13 |
密封圈 | 316、304 |
填料 | 柔性石墨、氟塑料 |
