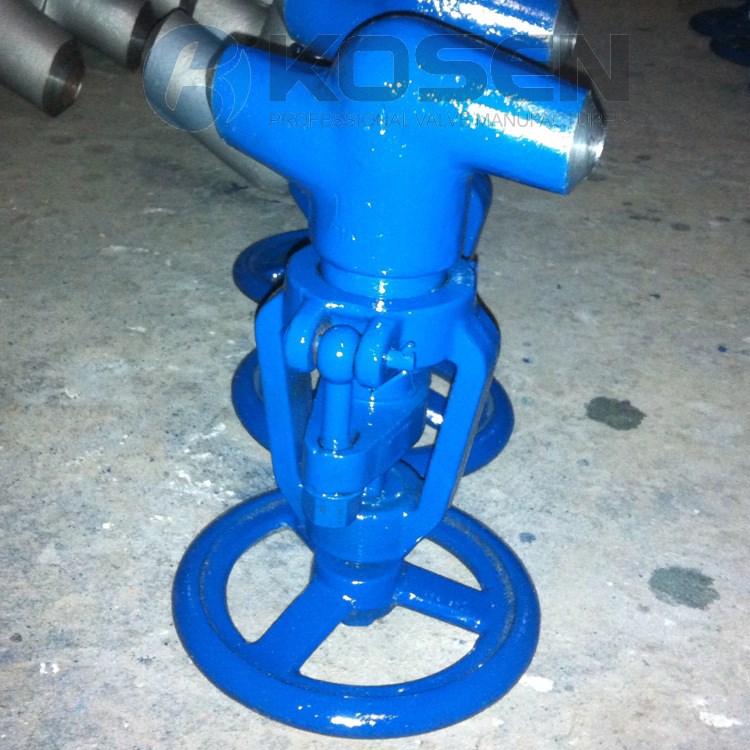

電站Y型截止閥
產品用途:
J965Y高壓電站Y型截止閥安裝在鍋爐主給水管道上，作為啟閉裝置用，閥門必須處于全開或全關狀態，不能作為調節閥使用，閥門是Y型阻力小，閥桿中心線與支管中心線是45度角.
結構特點:
1)J965Y高壓電站Y型截止閥采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好.
2)采用撞擊式手輪減少了操作力.
3)閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入.
執行標準:
制造標準:日標E101, JB/T3595, DL/T531
結構長度: E101, JB/T2766, GB/T15188.1
壓力與溫度: E101, JB/T3595
對焊連接: GB12224, JB/T3595, ASME B16.25
主要零件材料:
序號 | 零件名稱 | 材料 |
1 | 閥體 | A105, F11, F22, 20CrMoV, 15Cr1MoV |
2 | 閥座 | ASTM A105, 12Cr1MoV |
3 | 閥瓣 | A105, F11, F22, 20CrMoV, 15Cr1MoV |
4 | 閥桿 | 2Cr13, 38CrMoALA, 25Cr2Mo1V |
5 | 閥蓋 | A105, F11, F22, 20CrMoV, 15Cr1MoV |
6 | 密封圈 | Graphite, F soft steel |
7 | 環 | 1Cr13, 25Cr1MoVA |
8 | 螺栓 | 35, 35CrMo, 25Cr2MoV |
9 | 螺母 | 45, 35CrMo |
10 | 填料 | Flexible graphite |
11 | 支架 | A105, F11 |
產品性能規范:
公稱通徑 | 壓力測試 | 工作壓力 | 工作溫度 | 適用介質 | |||
殼體 | 密封 | P54 | P55 | P57 | |||
10.0 | 15.0 | 11.0 |
|
|
| < 425 oC | 水,油品, 氣體 |
16.0 | 24.0 | 17.6 |
|
|
| ||
20.0 | 30.0 | 22.0 |
|
|
| ||
25.0 | 37.5 | 27.5 |
|
|
| ||
32.0 | 48.0 | 36.0 |
|
|
| ||
P5410 | 30.0 | 22.0 | 10 |
|
| < 540 oC | 蒸汽 |
P5414 | 37.5 | 27.5 | 14 |
|
| ||
P5417 | 48.0 | 36.0 | 17 |
|
| ||
P5510 | 37.5 | 27.5 |
| 10 |
| < 550 oC | |
P5514 | 48.0 | 36.0 |
| 14 |
| ||
P5517 | 53.0 | 39.0 |
| 17 |
| ||
P5710 | 48.0 | 36.0 |
|
| 10 | < 570 oC | |
P5714 | 55.0 | 40.0 |
|
| 14 | ||
P5717 | 60.0 | 44.0 |
|
| 17 | ||
