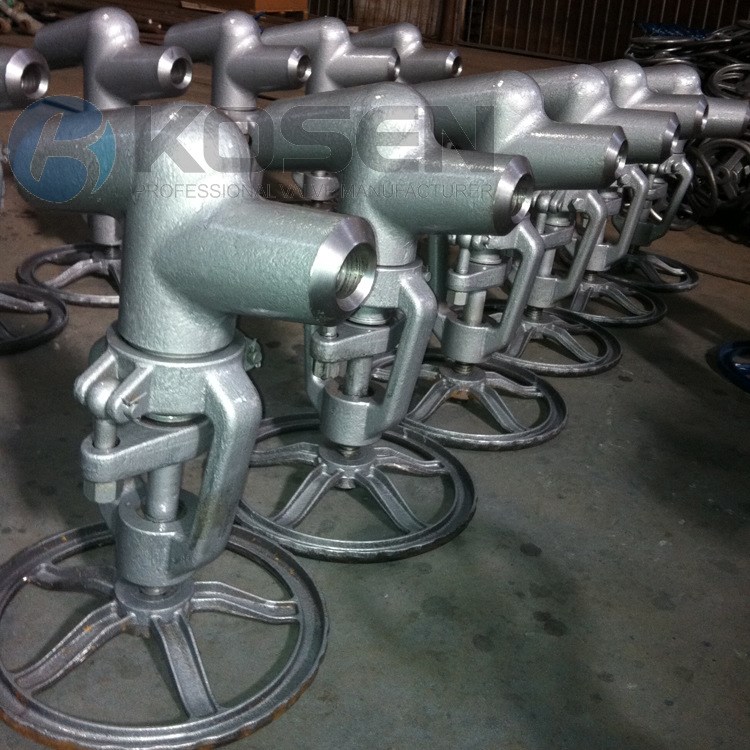

電站鍛鋼截止閥
產品概述:
電站截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
執行標準:
制造標準:日標E101, JB/T3595, DL/T531
結構長度: E101, JB/T2766, GB/T15188.1
壓力與溫度: E101, JB/T3595
對焊連接: GB12224, JB/T3595, ASME B16.25
試驗與檢驗: GB/T13927, JB/T9092, JB/T3595, API 598, E101
主要零件材料:
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
J61H型 J961Y型 | 25 WCB | Cr13 鉻鉬鋼氮化 | Cr13 | Cr13 | 柔性 石墨 | 鋁青銅 | 可鍛 鑄鐵 | 碳鋼 鉻鉬鋼 |
J61H型 J961Y型 | 25 WCB | Cr13 鉻鉬鋼氮化 | 25 | 司太立 | ||||
J61Y-P54型 J961Y-P54型 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38Cr1MoAIA | 12Cr1MoV | 司太立 | ||||
J61Y-P55型 J961Y-P55型 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38Cr1MoAIA | 12Cr1MoV | 司太立 | ||||
J61Y-P57型 J961Y-P57型 | 12Cr1MoV WC9 | 20Cr1Mo1VA 38Cr1MoAIA | 12Cr1MoV | 司太立 |
產品性能規范:
型號 | 公稱壓力 PN(Mpa) | 壓力測試(Mpa) | 工作壓力(Mpa) | 工作溫度 | 適用介質 | |||
殼體 | 密封 | P54 | P55 | P57 | ||||
J61HY-100 | 10.0 | 15.0 | 11.0 | / | / | / |
| |
