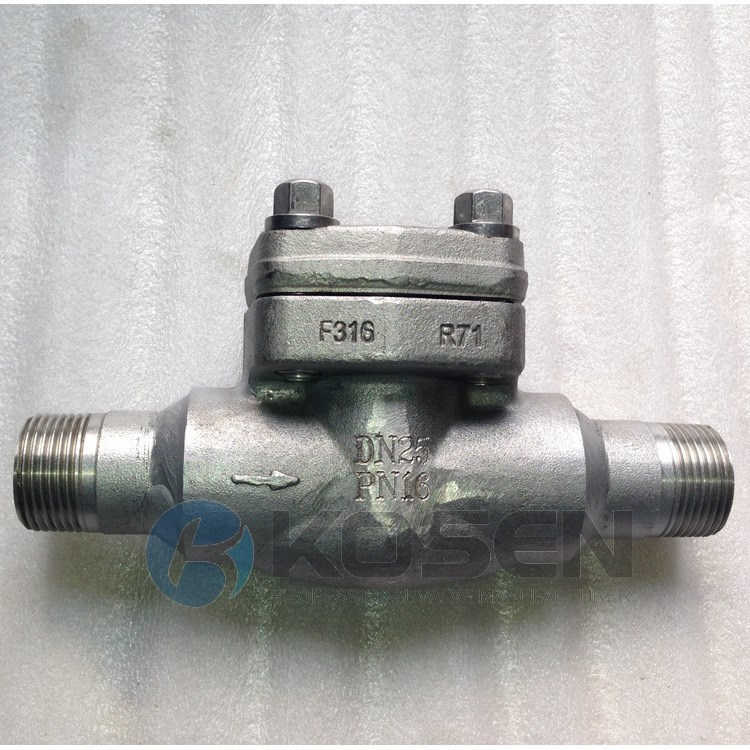

外螺紋鍛鋼止回閥
產品概述:
鍛鋼止回閥有三種閥蓋設計形式.種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
止回閥制造標準
止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
承插端符合ASME B16.11, 螺紋連接端 (NPT) 符合ANSI/ASME B1.20.1
材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
3 | 墊片 | 304夾柔性石墨 | 304 PTFE | ||
4 | 閥蓋 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
5 | 銘牌 | SS | |||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29~425 oC | -29~550 oC | -29~180 oC | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG) 800Lb
