FW－2型高負壓瓦斯采取器
產品使用說明書
1 主要用途
FW－2型高負壓瓦斯采取器，適用于抽放瓦斯管路系統，是采集負壓狀態下瓦斯氣樣的專用工具
2 結構特征
本采取器由進氣接頭、出氣接頭、膠塞閥、芯閥、拉桿、活塞、氣筒及密封圈等部件組成，如圖1所示

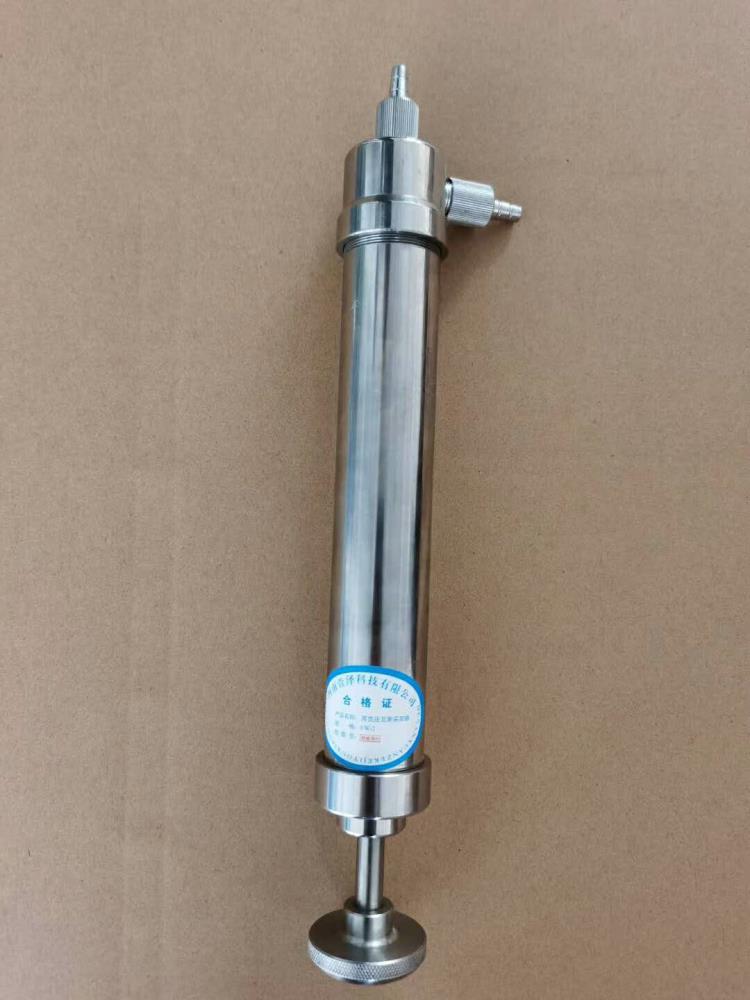

圖1 高負壓瓦斯采取器
1-進氣接頭、2-出氣接頭、3-活塞、4-氣筒、5-拉桿
3 技術參數
a.取氣負壓：0～-85Kpa；
b.采氣容量：100ml；
c.規格尺寸：328×80×40mm；
d.材質：不銹鋼；
e.重量：約1Kg。
4 操作步驟
a.采取氣樣前，應將采取器側面進氣接頭與孔板流量計入口端測量嘴連接；頂端出氣接頭與瓦斯檢定器連接；
b.抽氣時，側面進氣接頭內的膠塞閥自動打開，高負壓瓦斯流入氣筒內；
c.打氣時，應快速推動活塞，促使頂端出氣接頭內芯閥打開，側面進氣接頭內的膠塞閥自動關閉，瓦斯流入到高濃度瓦斯檢定器內，由此測得瓦斯濃度。
5 注意事項
a.使用前，檢查膠塞閥是否密封，若有破損漏氣，應及時更換；
b.芯閥上乳膠管應與銅芯長度大致相等；
c.活塞與氣筒定期用凡士林油涂抹，以防銹蝕。
6 維護與保養
a.定期檢查膠塞閥密封圈和活塞密封圈，破損應立即更換；
b.定期使用凡士林涂抹活塞與氣筒，以防止銹蝕。
7 保修承諾
本產品保修期為12個月，自發貨之日起計算。在此期間非人為原因損壞，本公司負責免費維修（不可抗拒因素除外，例如：自然災害、戰爭等）。
