KWQF-Ⅰ礦用瓦斯抽采管自動放水器
產品使用說明書
1 概述
KWQF-Ⅰ礦用瓦斯抽采管自動放水器以下（簡稱放水器），適應新版《煤礦安全規程》的要求而開發的一種瓦斯抽采系統的自動放水器。它使得井下瓦斯抽采管路由原來的人工放水改為全自動無電源放水，并可以既放煤渣又放水，在井下安裝操作，既方便又省事，也可以輸出信號到地面監控能看到放水狀態。
2 使用環境
a.環境溫度：0～40℃；
b.大氣壓力：86KPa～106KPa；
c.無劇烈沖擊振動和滴水的地方；
d.周圍介質中不含有破壞金屬和絕緣的活動性化學物質,但可以使用在有粉塵及氣體(甲烷混合物)爆炸危險的環境中；
e.安裝類別：Ⅲ類；
f.污染等級:三級。
3 技術參數
執行標準： | GB3826-2000.4 |
集水箱容積： | 15L |
放水時間： | 1min |
工作方式： | 適用于長期工作制（機械式帶信號輸出） |
外形尺寸： | 500×480×510mm |
重 量： | 約31Kg |
4 結構特點及工作原理
4.1 結構特點

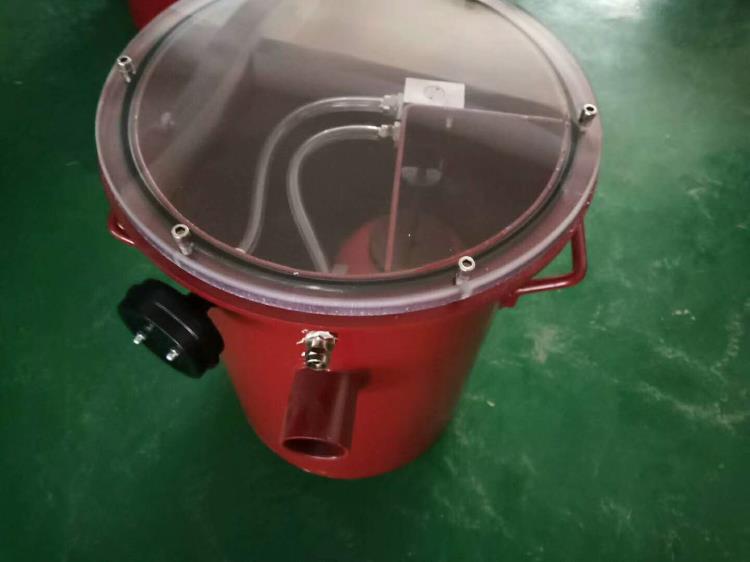

結構特點如下圖
4.2 工作原理
在放水器外安裝有出水單向閥，在內腔內安裝有三通機械閥，當機械閥處于打開狀態，其常開端與瓦斯抽采管連接，出水單向閥因抽采管負壓的作用而閉合，此時放水器處于儲水狀態。
當儲水器水滿時，三通機械閥動作，其常開端閉合，與排氣管連接的常閉端打開，此時放水器的水在重力的作用下通過出水單向閥完成自動放水。經過1min放水時間，高壓浮球使得三通機械閥打開，放水器則進入下一儲水狀態。
5 安裝、使用和維護
在安裝和使用之前，應認真閱讀本使用說明書。
在安裝之前,首先要把2寸軟管套上進水口一起用實用鐵絲帶扎上，不能有漏氣，就可以使用。安裝時應放在水平位置,進水管路高于進水口。透明大蓋和O型圈用螺絲壓緊適合密封即可。嚴禁有漏氣，在開蓋及安裝工作中，應特別注意保護橡皮O型圈，不得有明顯機械損傷。使用中三通機械閥出現問題、用壓力水管直接從透明管內壓進去、順著閥體拉桿上下多拉動就即可使用。本放水器是碳鋼制作，需要用戶合理配合安排專人專護，工作環境惡劣和其它普通巷道環境不同要定期內外清理。比如發現間題井下處理不了，應拿到地面進行維修。如仍有問題，請找生產廠家，切記不得隨意改動零部件。
6 注意事項
在井下使用時，嚴禁打開PC蓋！
7 故障分析與處理
在確保連接正確的情況下，發生故障請按下表進行分析與處理。
故障現象 | 原因分析 | 處理方法 | 備注 |
放水器不排水 | 1、內部單向閥夾住異物或損壞導致漏氣 2、內部機械閥關不上 | 1、下蓋后將異物取出或換單向閥 2、加潤滑油或換機械閥 | |
放水器不儲水 | 1、進水管路不高于進水口 2、外部單向閥夾住異物或損壞導致漏氣 3、上蓋漏氣 | 1、換位置 2、將異物取出或清洗單向閥 3、加緊螺絲或換上蓋及O型圈 |
8保修承諾
本產品保修期為12個月，自發貨之日起計算。在此期間非人為原因損壞，本公司負責免費維修（不可抗拒因素除外，例如：自然災害、戰爭等）。
