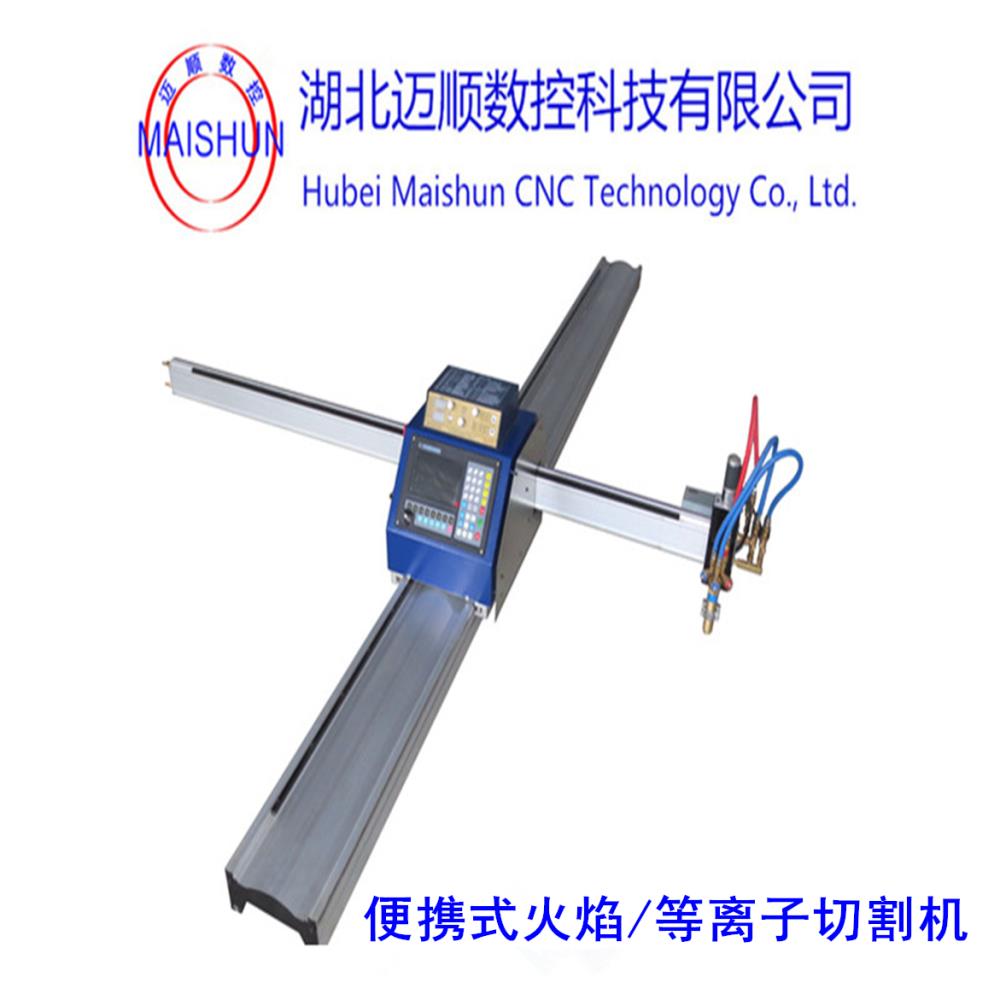

MSBX-1530型便攜式數控切割機
性能特點
MSBX-1530系列便攜式數控切割機整體小巧微型結構，整機橫縱向軌道均采用硬質鋁合金材質，減輕設備重量，從而達到便于移動、操作小巧、靈活等特點，是替代手持式火焰切割設備、手持式等離子切割裝置、仿形切割機以及半自動切割小車的理想的升級換代產品。使用與切割小車一樣靈活方便，隨意搬移不占固定場地，是專門用于金屬板材下料的數控設備。適用于內外行切割，能實現對各種金屬材料任意圖形的下料切割。割口粗糙度可達25（▽3），切割后的割面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、價格低，操作、維護簡便便捷等優點。此設備廣泛應用于機床制造、石化設備、輕工機械、造船、壓力容器、工程機械、礦山機械、電力、橋梁建筑、航空航天、鋼結構、鍋爐、煥熱器、等行業。便攜式數控切割機
技術參數
序號 項目 單位 參數
1 橫向軌距 mm 2200
2 縱向軌長 mm 3500
3 橫向有效行程 mm 1500
4 縱向有效行程 mm 3000（可定制加長）
5 升降總行程 mm 100
6 切割速度 mm/min 0-4000
7 空程速度 mm/min 0-5000
8 重復定位精度 mm ±0.2
9 氧氣壓力 Mpa 0.5-1.0
10 燃氣壓力 Mpa 0.04-0.1
11 火焰切割速度 mm/min 50-900
12 等離子切割速度 mm/min 100-4000
機型優勢
序號 項目名稱 結構特點
1 橫縱向整體結構 本設備型材采用6061硬質鋁合金材質制作，具有良好的平衡性能，自身重量輕、運行慣性小、穩定性強、及良好的外形等特點。
2 數控支承底板 均采用10mm硬質鋁合金板，自身輕，易加工、具有良好的耐用性，
3 升降裝置 采用精密絲桿傳動，底板均采用鋁合金板、所有尺寸均在數控加工中心加工而成，從而保證電機與絲桿裝配時有良好同心度，從而使設備在升降時擺動小，并提高了切割時產品精度
4 電磁閥 本氣動控制采用正宗臺灣亞德客進口電磁閥，能在長時間，1.4Mp高壓情況下，穩定工作，提高效率;經久耐用。
5 驅動方式 采用57#精密步進電機驅動、運行速平穩、運行速快等優點。
6 齒輪/齒條 均采用高精密齒輪、齒條（精度7級）傳動，使設備在高速運行時平穩，每根齒條均使用表面處理，不易變形；增長使用壽命。
7 切割機專用數控控制系統 （CNC) 采用上海方菱或北京斯達峰數控系統，操作界面簡單，易學，不易死機。
8 高強度傳動軸承 橫/縱向均采用Φ39mm高精密防銹承軸，每個軸承均可承受200KG重量，設備一邊用直芯軸承，另一邊用偏芯軸承來固定，易于調整；使設備高速運行更加穩定，耐用、承受力更大。便攜式數控切割機
9 板材排版軟件 SmartNest自動套料軟件（可實現自動共邊；自動橋接等功能）
10 整體包裝 按出口要求定制鎖扣式包裝、增加設備運輸時防撞性，方便包裝、外形美觀，大氣。
標準配置
名稱 型號 數量/單位
數控系統 上海方菱或北京斯達峰 1套
電磁閥 2V025-08-B/DC24V 3套
氣管 D6mm 3根
火焰割槍 80mm 1套
驅動器 DM542-BY 2套
電機 57H76-3004A 2套
回火防止器 WHF-II 1個
風扇 TFS-6025H 1個
V型軸承 D40mm 8套
數控系統柜 360*490*10 1套
開關電源 S-250-24V 1套
繼電器電路板 ZP-055 1套
升降裝置 MSSJ-100 1套
切割工藝
等離子切割：
1便攜式等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的切割下料。
2 數控等離子切割機可對厚度1.0-70mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料。
3 等離子切割可配置水床進行水下或淺水式水面切割，能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染，環保效果好。也可選擇干式的等除塵凈化設備。
4 等離子切割采用空氣、氧氣、等。便攜式數控切割機
火焰切割：
1 邁順數控便攜式火焰切割機適用于各種厚度的碳鋼板材的切割下料
2 火焰可對5—150mm碳鋼進行高品質的切割下料；
3 火焰切割是采用氧氣+燃氣配合使用，燃氣可以為乙炔，丙烷，液化氣。
