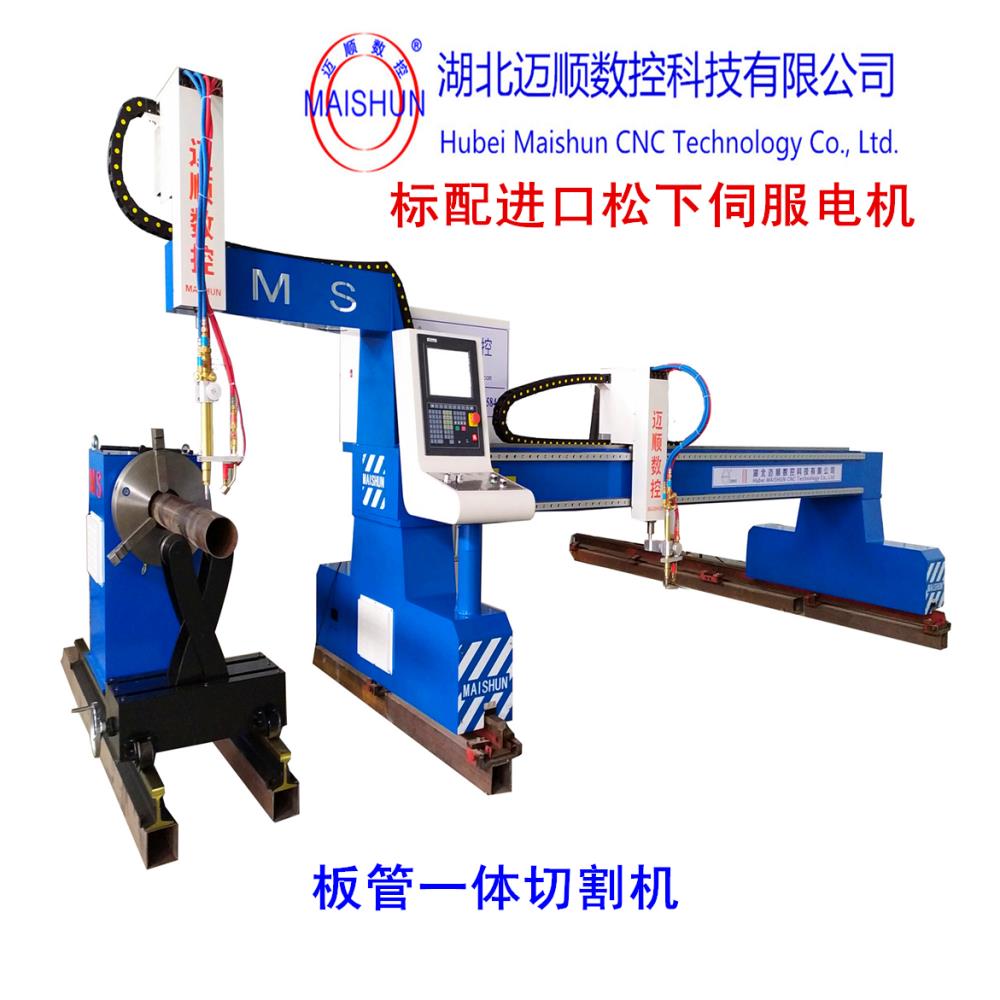

MSBG-400825板管一體數控切割機

性能簡介

該型數控切割機為龍門式結構，配置圓管回轉機頭，可完成鋼板切割和圓管切割的兩用需求。整體橫梁由鋼板和型材焊接而成，并且做了應力失效處理，橫截面加寬設計，使得該機型不僅在外觀上更為大氣，而且在運行上更加穩定，工作效率高，使用壽命長的優勢。可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板和圓管的下料。該機型橫向跨度有4m、5m、6m、7m、8m等多種規格，均采用雙邊驅動；該機型為火焰等離子兩種切割模式，可根據用戶要求配置多把割炬，也可配置成異型切割和直條切割兩用的結構方式。應用領域廣泛比如橋梁 風電 石油化工、建筑結構、造船重工、冶金機械等。

技術參數

編號 項     目 參     數

1 控制軸數 3軸（可拓展至5軸）

2 輸入電壓 220V

3 輸入功率 3.0KW

4 導軌間距 4000mm（可定制）

5 導軌長度 8000mm（可定制）

6 板材切割寬度 3200（可定制）

7 板材切割長度 6300（可定制）

8 切割管長度 6000mm（可定制）

9 卡盤尺寸 250mm（可定制）

10 切割管直徑 Φ50mm-Φ250mm（可定制）

11 管承載重量 ≤3000KG

12 管子橢圓度 ≤2%

13 運行精度 ±0.2/m

14 升降行程量 210mm

15 火焰切割厚度 5-250mm

16 火焰點火方式 自動

17 等離子切割厚度 視等離子功率定

18 切割速度 0-4000mm/min

19 空運行速度 0-4000mm/min

20 傳動類型 齒輪齒條嚙合式

21 驅動方式 雙邊伺服電機驅動

22 切割方式 火焰/等離子兩用

23 切割對象 碳鋼，合金鋼、不銹鋼、有色金屬等

24 切割形狀 基于AutoCAD的圖形

機器特點

1.橫梁：采用鋼板和型材對焊，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動失效去應力處理，有效的防止了結構變形；

　　2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運動的精度和平衡度；

　　3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；

　　4. 驅動系統為雙邊驅動，選用交流伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短，速度快；

　　5. 升降體采用滾珠絲杠結構，導向采用直線導軌，精度高，響應迅速；

　　6. 簡單易學的自動編程系統,使數控編程不再?gòu)?fù)雜,輕而易舉；

　　7. 數控控制系統采用國產控制系統，具有優良的穩定性和超強抗干擾能力。本設備采用數字化控制，設備控制軸數有二至六軸等不同機型，可按用戶需求配置；

8.本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。

9.火焰切割可采用氧氣-燃?xì)饽Ｊ剑細獠捎靡胰病⒈椤⒁夯瘹獾龋懈詈穸确秶鷱V；等離子切割采用壓縮空氣，速度快，效率高。

標準配置

序號 項目名稱 技術參數

1 數控系統 SF-2300BG（可選配進口系統）

2 等離子弧壓系統 SF-HC25C

3 編程軟件 StarCAM（可選配進口軟件）

4 驅動電機 進口松下伺服電機驅動

5 減速機 德國HUNPHRE行星減速機

5 圓管裝夾裝置 三爪自定心卡盤

6 氣路 韓國三山

7 電池閥 臺灣亞德客

8 繼電器 正泰電器

9 機臂系統 邁順數控

10 圓管支承小車 邁順數控

11 支承軌道 24KG精磨軌道

安全裝置

1、各運動部件在適當處均設安全防撞保護裝置及限位開關；

2、在用戶操作控制面板上設有緊急停車開關；

3、在燃?xì)夂脱鯕夤苈飞暇惭b回火防止器；

4、等離子電源安全防護請按照相關等離子電源使用說明書；

5、設備機架及電腦控制箱外殼都提供可靠接地，且電腦控制箱外殼單獨接地；

售后服務

1、設備的質量技術標準按國家法律法規規定的標準執行。

2、設備質保期為1年，自設備到場驗收合格之日起計算。保修期內，廠方按服務承諾做好保修等免費服務。若因產品質量產生的損壞，由廠方承擔維修費用。因購方人為損壞或操作不當?shù)仍蛞鸬木S修廠方只收取基本材料成本費和人工費。

3，質保期后，如購方設備出現故障或人為損壞，廠方按公司規定收取維修費用

4，廠方會在購方告知設備故障后2小時內做出回應，如有需要，24小時內到達購方要求地點

5、廠方負責物品的包裝、運送、安裝、調試，負責基本操作培訓等工作，直至該設備可以正常使用為止;負責提供商品的使用說明等相關資料;并承擔由此產生的全部費用，購方應全程配合廠方，為設備安裝提供條件。
