一、概 述

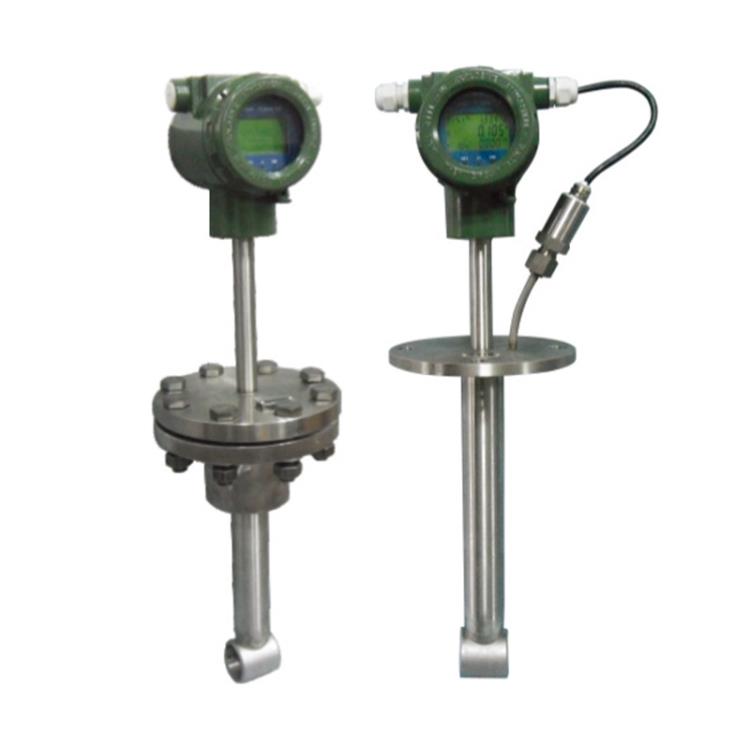

LUGB型插入式渦街流量計是基于卡門渦街原理而研制，適用于過熱蒸汽、飽和蒸汽、一般氣體、液體的流量測量。
LUGB型插入式渦街流量計分有基本型和補償型兩種，基本型測量單一流量信號；補償型可同時實現溫度、壓力、流量的測量。每種型式都有一體顯示、分體顯示結構，以適應不同的安裝環境。
二、技術特點
■無可動機械零件、壓力損失小、量程范圍大、精度高；
■可在-20℃～+350℃的工作溫度范圍內工作；
■可做8路精度線性補償；
■內置式壓力、溫度、流量傳感器；
■帶標準模擬信號、數字脈沖信號、通訊信號，容易與計算機等數字系統配套使用；
■可實時檢測被測介質的溫度、壓力和流量值，能進行流量自動跟蹤補償。
三、技術指標
公稱通經 | 管道式：DN15mm～DN300mm 插入式：DN300mm～DN1000mm |
儀表材質 | 304、316不銹鋼等 |
公稱壓力 | PN1.6MPa；PN2.5MPa； PN4.0MPa |
介質溫度 | －20～+280℃；－20～+350℃(高溫型) |
環境條件 | 溫度－20～+55℃、相對濕度5％～90％、大氣壓力86～106Kpa |
精度等級 | 示值的±1.0、±1.5 |
輸出信號 | 傳感器：脈沖頻率信號 變送器：兩/三線制4～20mADC電流信號 通 訊：RS485 |
供電電源 | 工作電壓：+12VDC～+24VDC 現場顯示型：儀表自帶3.6V鋰電池 |
傳輸距離 | ≤200m |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
