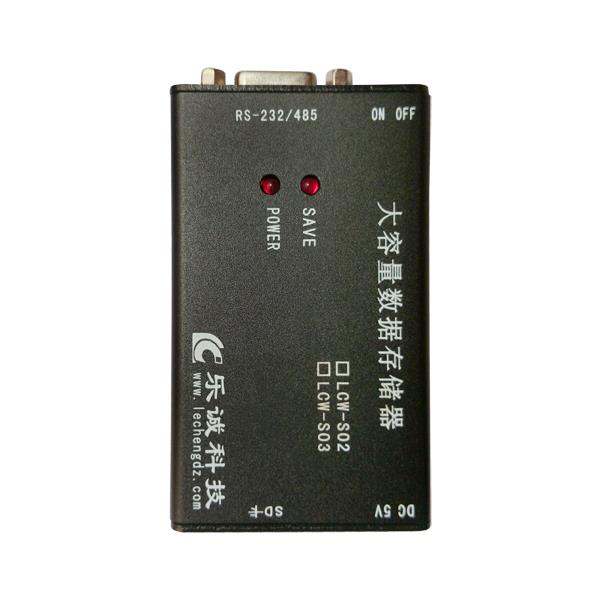

LCW-S03 數據存儲器
無需傳輸協議，全透明傳輸
自動創建文件名，自動編號，不重復覆蓋
數據100%可靠存儲，支持超長期數據存儲
提供RS-232/485接口
中文界面配置軟件，簡單、易懂
便攜式設計，支持鋰電池供電，適合野外和移動狀態下數據存儲
時鐘功能，以年月日自動命名文件，方便數據查詢
采用FAT32文件系統，支持32G容量的SD卡
支持使用串口命令方式進行參數配置、數據讀取
使用手冊下載
產品介紹
LCW-S03數據存儲器是一種超大容量的數據存儲設備。采用嵌入式系統控制芯片，將串口RS-232輸入的數據透明存儲在SD卡中。該數據存儲器采用模塊化設計，帶時鐘功能，不需要用戶對現有設備進行改造，實現數據實時存儲。支持鋰電池供電，適用野外和移動狀態下的數據存儲環境。該產品已廣泛使用于系統集成設備、自動化采集設備、高校、研究所重要實驗裝置“黑匣子”，是具有高度集成，高可靠性，低成本優勢的數據存儲產品。
規格參數
系統架構
串口數據：
| 基本功能 | 產品優勢 |
|---|---|
| 美觀小巧，便于系統擴展 | 采用工業級高性能32位處理器，性能穩定，處理能力強 |
| 提供RS-232/485接口 | 采用獨特的動態內存分配管理算法，提高數據的處理能力 |
| 支持16M～32G容量的SD卡 | 無需任何傳輸協議，數據透明存儲，便于用戶傳遞使用 |
| 數據存儲文件為*.TXT文件 | 采用FAT32文件系統，支持32G容量的SD卡 |
| 采用FAT32文件系統 | 高達10K 字節/秒的數據接收及存儲能力 |
| 工作功耗≤0.3W | 提供精簡串口指令集，方便客戶二次開發 |
| 支持4800-115200寬范圍波特率 | 可對儀器儀表等數據采集設備發送“輪詢指令”（根據要求定制） |
| 便攜式設計，支持鋰電池供電適合野外和移動狀態下使用 | 時鐘功能：以當時的年月日命名，自動創建文件夾；每隔一個小時創建一個“TXT”存儲文檔，方便用戶了解數據獲取的準確時間； |
| 抗干擾設計，適合電磁惡劣環境應用 | 中文界面配置軟件，簡單、易懂 |
| 適應低溫和高溫工作環境 | 可通過配置軟件對時鐘進行校對； |
| 具有報警提示功能 | 可根據用戶的具體需要對接收到的每幀數據加入實時時間（增強型） |
| 可為按用戶要求提供定制其他功能 |
| 技術參數 | |||
|---|---|---|---|
| 電源 | 5V直流 | 工作功耗 | 0.25w |
| 數據接口 | RS-232/485標準協議 數據位“8”，停止位“1”， 校驗位“無” | 存儲速率 | 10K字節/秒 |
| 內存卡 | 標配2G SD卡，可選配4G SD卡 | 波特率 | 4800～115,200bps 可選 |
| 文件系統 | FAT32 | 文件格式 | .TXT |
| 鋰電容量 | 1300mAh | 防護等級 | IP65 |
| 存儲器溫度范圍 | |||
| 工作溫度 | -40℃～85℃ | 儲存溫度 | -40℃～85℃ |
| SD卡溫度范圍 | |||
| 工作溫度 | -25℃～85℃ | 儲存溫度 | -40℃～85℃ |
| 濕度范圍 | 相對濕度95%（無凝結） | 重量 | 70g |
| 尺寸 | 長：85mm 寬：50mm 高：20mm | ||
解決方案
適用領域
廣泛應用于石油化工、電力監控、環境監測、城市自來水管網監測、自然災害監測、海洋監測數據記錄、氣象數據采集、水文數據記錄、GPS觀測數據采集、遙感測量、軌跡記錄、車載黑匣子、工業監控現場數據、各種傳感器數據記錄、等重要數據后處理應用。
常用的搭配設備有流量計、數控機床PLC控制器、電梯控制、空氣壓縮機控制、各種GPS數據記錄、溫濕度傳感器、雨量計、液位計、壓力傳感器、角度儀、陀螺儀、測距儀、聲納設備、測深設備、船載雷達等。
