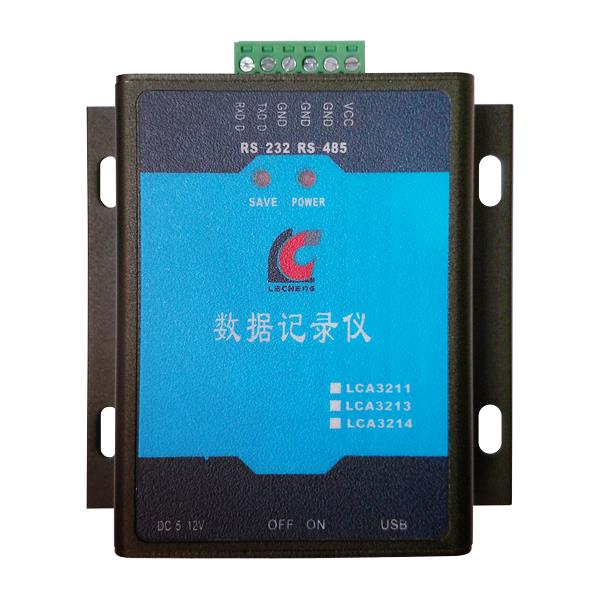

LCA3213 數據記錄儀
無任何傳輸協議，全透明傳輸
高達 10K 字節/秒 的數據接收及存儲能力
數據100%可靠存儲，支持超長期數據存儲
提供RS-232/485接口；具有USB拷貝數據功能
支持使用串口命令方式進行參數配置、數據讀取
采用FAT32文件系統，可支持32G容量的TF卡
時鐘功能，以年月日命名文件夾，每幀數據前加入時間戳
采用自鎖式卡座，抗震、抗沖擊能力強
使用手冊下載
產品介紹
LCA3213數據存儲器是一種超大容量的數據存儲設備。采用嵌入式系統控制芯片，將串口RS-232/485輸入的數據透明存儲在TF卡中。
該數據存儲器采用模塊化設計，帶時鐘功能，以當前的年月日創建文件，不需要用戶對現有設備進行改造，實現數據實時存儲。支持鋰電池供電，適用野外和移動狀態下的數據存儲環境。該產品已廣泛使用于系統集成設備、自動化采集設備、高校、研究所重要實驗裝置“黑匣子”，是具有高度集成，高可靠性，低成本優勢的數據存儲產品。
許多監控領域只需要獲取現場數據，而不需要實時監控處理的情況下，急需一種能將數據存儲下來、定期拿到數據分析處理且成本低廉的設備。針對這種需求，我們開發出便攜式超大容量的數據存儲設備，適合多種應用環境的需求。
規格參數
系統架構
監控串口數據：
USB拷貝數據：
| 基本功能 | 產品優勢 |
|---|---|
| 美觀小巧，便于系統擴展 | 采用工業級高性能32位處理器，性能穩定，處理能力強 |
| 提供RS-232/485接口 | 采用獨特的動態內存分配管理算法，提高數據的處理能力 |
| 支持16M～32G容量的SD卡 | 采用FAT32文件系統，可支持32G容量的TF卡 |
| 數據存儲文件為.TXT文件 | 無需任何傳輸協議，數據透明存儲，便于用戶傳遞使用 |
| 采用FAT32文件系統 | 時鐘功能：以當時的年月日命名，自動創建文件 |
| 工作功耗≤0.4W | 可根據要求對每幀數據加入實時時間戳，方便后期處理 |
| 支持4800-115200寬范圍波特率 | 高達10K 字節/秒的數據接收及存儲能力 |
| 支持鋰電池供電，適用野外和移動狀態的存儲環境 | 可對儀器儀表等數據采集設備發送“輪詢指令” （根據要求定制） |
| 抗干擾設計，適合電磁惡劣環境應用 | 采用高速USB2.0數據拷貝方式，U盤式管理 |
| 適應低溫和高溫工作環境 | 中文界面配置軟件，同時提供精簡串口指令集操作控制 |
| 采用自鎖式卡座，抗震、抗沖擊能力強 | |
| 具有蜂鳴器報警提示功能 |
| 主要技術參數 | |||
|---|---|---|---|
| 電源 | 寬電壓供電DC 5V~12V | 工作功耗 | 0.4W 5V dc/80mA |
| 數據接口 | RS-232標準協議：數據位"8"， 停止位"1"，校驗位"無" | USB接口 | 高速USB2.0 |
| 存儲速率 | 10K字節/秒 | 內存卡 | 標配2G內存卡，可選配4G內存卡 |
| 波特率 | 4800～115,200bps 可選 | 文件系統 | FAT32 |
| 文件格式 | .TXT | 鋰電池 | 支持 |
| 防護等級 | IP65 | 振動（耐久） | 10 ～ 50HZ 上下振幅1.5mm X、Y、Z各方向 2h |
| 沖擊（耐久） | 500m/s2 X、Y、Z各方向 10次 | 工作環境溫度 | -25℃～85℃ |
| 儲存溫度 | -35℃～100℃ | 濕度范圍 | 相對濕度95%（無凝結） |
| 尺寸 | 長：83mm 寬：60mm 高：25mm (不包括安裝把手) | 重量 | 125g |
適用領域
廣泛應用于石油化工、電力監控、環境監測、城市自來水管網監測、自然災害監測、海洋監測數據記錄、氣象數據采集、水文數據記錄、GPS觀測數據采集、遙感測量、軌跡記錄、車載黑匣子、工業監控現場數據、各種傳感器數據記錄、等重要數據后處理應用。
常用的搭配設備有流量計、數控機床PLC控制器、電梯控制、空氣壓縮機控制、各種GPS數據記錄、溫濕度傳感器、雨量計、液位計、壓力傳感器、角度儀、陀螺儀、測距儀、聲納設備、測深設備、船載雷達等。
