加工定制
是
品牌
東洋TOYO
型號
D71X-10S
材質
PVC
連接形式
對夾
結構形式
垂直板式
適用介質
水
壓力環境
低壓
工作溫度
低溫
標準
國標
流動方向
單向
驅動方式
手動
零部件及配件
閥體
用途
調節
類型(通道位置)
直通式
口徑
DN50-150
公稱通徑
DN50-150
安裝尺寸
1
3C閥門類別
工業
規格
DN50,DN65,DN80,DN100,DN125,DN150
公稱通徑 | D1 | D2 | D3 | H | H1 | H2 | K | L |
50 | 48 | 125 | 160 | 225 | 100 | 145 | 190 | 43 |
65 | 63 | 145 | 180 | 245 | 112 | 155 | 190 | 46 |
80 | 78 | 160 | 196 | 270 | 120 | 172 | 240 | 49 |
100 | 98 | 180 | 228 | 308 | 140 | 194 | 240 | 54 |
125 | 122 | 210 | 258 | 352 | 168 | 223 | 310 | 64 |
150 | 146 | 240 | 287 | 382 | 181 | 239 | 310 | 70 |
單位為毫米 | ||||||||

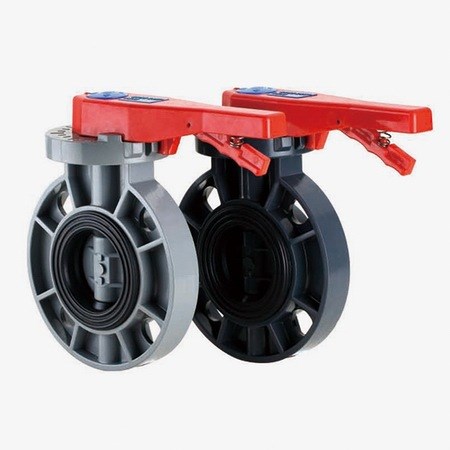

D71X蝶閥/UPVC手柄蝶閥 塑膠閥門 法蘭/對夾
1、D71X蝶閥/UPVC手柄蝶閥管徑：90MM--500 MM
2、D71X蝶閥/UPVC手柄蝶閥材料：A、閥體：PVC
B、閥板：PVC
C、閥桿：45#碳鋼 （不銹鋼304、316閥桿可供選擇）
D、蝸齒操作器： 鑄鐵組合體
E、閥座：FPM (NR EPDM 閥座可供選擇）
3、D71X蝶閥/UPVC手柄蝶閥壓力：PN4--PN10 (PN0.4--PN1.0Mpa)
4、D71X蝶閥/UPVC手柄蝶閥工作溫度：0--55度
5、D71X蝶閥/UPVC手柄蝶閥環境溫度：-20--+55度
備注：不同的尺寸，不同的閥座材料，不同的價格。也可根據客戶的具體要求進行生產。
閥座適用溫度范圍：
NR (天然橡膠）-2 0+ 80°
EPDM（三元乙丙塑性橡膠）-40 + 125°
FPM (Viton A) (氟橡膠）-23 + 160°
D71X蝶閥/UPVC手柄蝶閥型突出特性：設計先進、開關扭矩小、密封性能強。塑料手柄PVC蝶閥產品綠色環保，很好的耐酸堿、耐腐蝕性能。CPVC手柄蝶閥具有抗沖刷、不接疤、重量輕、易裝卸、好維護、壽命塑料手柄PVC蝶閥P手柄蝶閥是取代金屬蝶閥的首選。
