品牌
東洋TOYO
型號
Q44M
材質
鑄鋼
連接形式
法蘭
結構形式
固定球球閥
公稱通徑
DN50-600（mm）
適用介質
水
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
單向
驅動方式
手動
零部件及配件
閥體
用途
截止
類型(通道位置)
直通式
作用對象
水
3C閥門類別
工業
規格
DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400

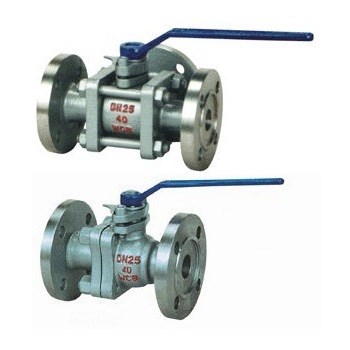

焦爐專用球閥特點：
該系列球閥特別適用于各焦化廠焦爐氨水、噴射循環系統高低壓轉換時使用。
一、閥門的連接尺寸與原三通球閥相同，更換方便。
二、特制的增強聚四氟乙烯封圈，其耐磨強度大大提高，提高密封圈的使用壽命。
三、獨特的內部結構，不僅大大降低了生產成本，而且使加工與維修更加簡單化。
四、帶倒密封結構的下裝式閥桿，不僅防止了閥桿脫出，而且閥桿部位的密封更加。
五、外型結構緊湊，獨特三塊式設計使閥門外觀更完美。
產品型號 | 零件名稱 | 零件材料 |
Q44M-40DN25 | 閥體、閥蓋 | WCB |
球體 | 1Cr18Ni9Ti | |
閥桿 | 2Cr13 | |
密封圈 | 增強聚四氟乙烯 RPTFE | |
填料 | V型聚四氟乙烯 |
焦爐專用球閥型號規格：
產品型號 | 零件名稱 | 零件材料 |
Q44M-40DN25 | 閥體、閥蓋 | WCB |
球體 | 1Cr18Ni9Ti | |
閥桿 | 2Cr13 | |
密封圈 | 增強聚四氟乙烯 | |
填料 | V型聚四氟乙烯 |
焦爐專用球閥主要連接尺寸：
公稱壓力 PN(MPa) | |||
| 試驗壓力(Mpa) | |||
殼體 | 高壓液密封閉 | 低壓氣密封 | |
4.0 | 6.0 | 4.4 | 0.6 |
適用溫度 | ≤150℃ | ||
氨水等 | |||
