【機械制造低溫裝配】專用設備

簡介：FDL型工業低溫冰箱是由空氣渦輪制冷機和低溫箱兩部分構成?？諝鉁u輪制冷機采用渦輪膨脹技術，制冷介質、動力源均為壓縮空氣，可產生-20℃～ -100℃低溫冷氣流，向低溫箱輸送冷氣。低溫箱分立式低溫箱、臥式低溫箱、井式低溫箱、開式低溫箱、閉式低溫箱。內壁采用不銹鋼，聚胺脂保溫，內部氣流組織同冷凍機構成閉路循環，降溫速度快。
【特點】
★·制冷速度快，能迅速達到工藝溫度。
★·環境無污染，制冷介質為壓縮空氣。
★·工作溫度范圍寬，無霜。
★·冷凍機、低溫箱分離，便于升級改造。
★·操作簡單，維修方便。
【FDL型 工業低溫冰箱主要參數】
★·工作溫度：-20℃—-100℃范圍內可調
★·控制精度：±1℃
★·低溫箱容積：0.1—1m³選配
★·降低溫度：空載15分鐘達-70℃
★·開門操作：開門取工件仍能持續供冷
★·冷室承重：1t 動力消耗：100w
★·壓縮空氣：壓力0.3—0.6MPa 耗氣量：6m³/min
★·電源：電壓—220v 耗電量：100w

【渦輪膨脹制冷同液氮、干冰制冷比較】

【低溫箱】
FDL型工業低溫冰箱低溫箱同冷凍機分離，采用模塊化設計，低溫箱可根據生產需求選配，也便于今后更新改造。 低溫箱分立式低溫箱、臥式低溫箱、井式低溫箱、開式低溫箱、閉式低溫箱，內壁采用不繡鋼，聚氨酯保溫，內部氣流組織同冷凍機構成閉路循環。臥式、井式低溫箱采用氣動門裝置，自動開啟，便于工件擺放和操作。

【工作原理】
空氣渦輪制冷機是根據壓縮空氣膨脹制冷基本原理制造，其主要原件是用渦輪冷卻器，壓縮空氣經渦輪冷卻器絕熱膨脹后，由于輸出機械功，空氣本身內能減少。溫度明顯下降，其下降的程度取決于壓縮空氣進出口的壓比，即膨脹比。本裝置采用回冷循環，通過高效熱交換器，充分利用余冷，將渦輪冷卻器進口溫度不斷降低，從而是渦輪冷卻器出口溫度相應不斷降低，周而復始達到一定冷凍溫度。 本裝置由氣動箔膜調節閥、電氣轉換器、智能溫度調節儀、溫度傳感器等組成完整的溫控系統，通過控制進入渦輪冷卻器的壓縮空氣流量，調節渦輪冷卻器出口溫度，一般控溫精度在±1℃范圍內。
【空氣渦輪制冷機系統流程】
工作過程 壓縮空氣→冷卻器→干燥器→熱交換器→渦輪膨脹機→低溫空氣→冷凍工作室
【應用】
低溫裝配機適用于包容件（如行星架、扭力臂等）無發加熱或加熱零件會導致零件精度、材料組織變化、影響其機械性能的，被包容件（如銷軸、彈性支承軸）可以冷凍的過盈配合件的裝配。

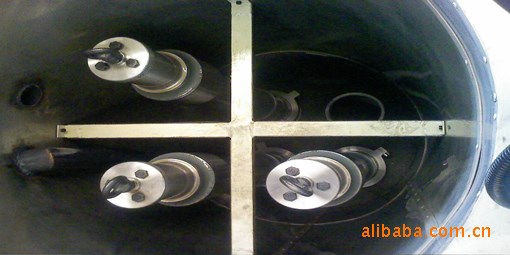

【冷裝配對象】
各種熱作模具、冷作模具裝配 各類變速箱、齒輪箱的齒輪和軸裝配 精密機械零件裝配 各類電機定子、轉子裝配 汽車機件、發動機零部件
