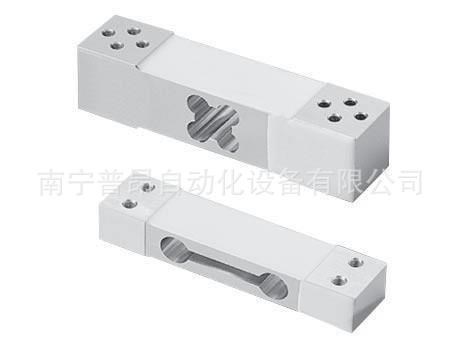

名稱：平行梁式稱重傳感器
量程范圍 ：0.3、1、1.5、2、3、5、6、8、10、15、20、30、40、50、60、100、120、150、200、300、350
功能特點：傳感器彈性體采用鋁合金材質；無色陽極化處理；膠密封 ；
應用范圍：廣泛用于電子計價秤、計重秤等小臺面電子秤。
技術指標明細:
精度等級 : C2 / C3 靈敏度溫度影響(%F.S/10℃): ±0.02 / ±0.014
綜合誤差(%F.S) : ±0.02/ ±0.017 零點溫度影響(%F.S/10℃) : ±0.03 / ±0.017
靈敏度(mv/v) :2.0±0.2 溫度補償范圍(℃ ) : -10～+40
蠕變(%F.S/30min) : ±0.02 / ±0.017 使用溫度影響(℃ ) : -20～+60
零點輸出(%F.S) : ±1.0 激勵電壓（V） : 9～12（DC）
輸入阻抗(Ω) : 405±10 安全過載范圍 (%F.S) : 120
輸出阻抗(Ω) : 350±3 極限過載范圍 (%F.S) : 150
絕緣電阻(MΩ) : ≥5000(100VDC) 防護等級 : IP65
傳感器接線圖
傳感器尺寸圖
1量范圍 ：0.3kg、1kg、1.5kg、2kg、3kg、5kg、6kg、8kg、10kg、15kg、20kg、30kg、40kg、50kg、60kg、100kg、120
2、可量范圍 ：30kg、40kg、50kg、60kg、100kg、120kg、150kg、200kg、300kg、350kg
產品選型
| 型號 | 名稱 | ||||||||
| JDA-CZP601 | 平行梁式稱重傳感器 | 量程范圍(公斤)：0.3kg、1kg、1.5kg、2kg、3kg、5kg、6kg、8kg、10kg、15kg、20kg、30kg、40kg、50kg、60kg、100kg、120kg、150kg、200kg、300kg、350kg | |||||||
| JDA-CZS301 | S型稱重傳感器 | 量程范圍(公斤)：1kg、5kg、10kg、25kg、30kg、50kg、100kg、150kg、200kg、250kg、300kg、500kg | |||||||
| JDA-CZP801 | 剪切平行梁稱重傳感器 | 量程范圍(公斤)：500kg、1000kg、2000kg、3000kg、5000kg、10000kg、20000kg | |||||||
| JDA-CZL207 | 輪輻式稱重傳感器 | 量程范圍 (噸)：1t、2t、3t、5t、10t、20t、25t、30t、50t | |||||||
| JDA-CZQ110 | 橋式稱重傳感器 | 量程范圍 (噸)：5t、10t、20t、25t、30t | |||||||
| JDA-CZZ425 | 柱式稱重傳感器 | 量程范圍 (噸)：10t、20t、30t、40t、50t | |||||||
| 代號 | 輸出信號 | ||||||||
| 0~20mV （傳感器原信號輸出，特殊信號輸出訂貨注明） | |||||||||
| I | 4~20mA | ||||||||
| V | 0~5V | ||||||||
| V1 | 0~10V | ||||||||
| R | RS-485(modbus-RTU協議） | ||||||||
| 代號 | 供電方式 | ||||||||
| DC 10V | |||||||||
| D2 | DC 24V(僅適用帶變送接線盒） | ||||||||
| 代號 | 接線盒 | ||||||||
| 不帶接線盒 | |||||||||
| G | 工程塑料接線盒（可做多路求和） | ||||||||
| B | 不銹鋼接線盒（可做多路求和） | ||||||||
| EX | 防爆型不銹鋼接線盒（可做多路求和） | ||||||||
| 代號 | 綜合精度 | ||||||||
| C | ±0.3（僅適用帶接線盒變送輸出） | ||||||||
| C1 | ±0.05 | ||||||||
| C2 | ±0.03 | ||||||||
| C3 | ±0.02 | ||||||||
| 代號 | 非標要求 | ||||||||
| N | 訂貨需注明非標規格參數 | ||||||||
稱重測量系列產品有：S型稱重傳感器，橋式稱重傳感器，柱式稱重傳感器， 輪輻式稱重傳感器，
剪切平行梁稱重傳感器，平行梁式稱重傳感器，工程塑料式稱重接線盒，不銹鋼式稱重接線盒；
注：JDA-CZP601產品1~10KG價格為65元
