加工定制
是
品牌
普昂工控
型號
JWV-P20BA
類型
一體化溫度變送器
測量范圍
-200~500（℃）
測量精度
±0.25%F.S，±0.5%F.S（℃）
輸出信號
4~20MA
工作電壓
DC 12或24（V）

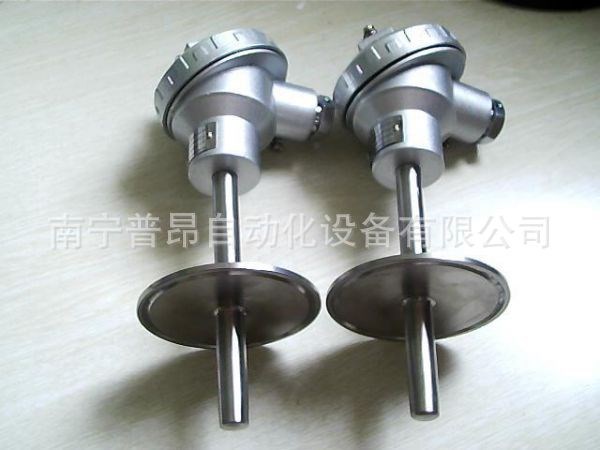

衛生型溫度傳感器產品介紹：
JWV系列衛生型溫度傳感器由接線盒、卡箍法蘭和保護管三部分組成。產品可廣泛應用測量氣溫、液體溫度、油溫及物體表面溫度等，主要應用于食品行業的測溫需要。
JWV系列衛生型溫度傳感器，連接方式為50.5快裝法蘭，保護管材質有304衛生型和316衛生型。
產口選型：
JWV- | 代碼及說明 | |||
感溫元件選擇 | P | 選擇Pt100或者Pt1000做傳感器，P2為雙支 | ||
K | 選擇K型熱電偶做傳感器，K2為雙支 | |||
S | 選擇S型熱電偶做傳感器 | |||
B | 選擇B型熱電偶做傳感器 | |||
J | 選擇J型熱電偶做傳感器 | |||
E | 選擇E型熱電偶做傳感器 | |||
T | 選擇T型熱電偶做傳感器 | |||
接線盒選擇 | -20B | 配防水接線盒，50.5快裝法蘭 | ||
輸出信號選擇 | 不選 | 不帶變送器，熱電阻需要確定二線制還是三線制 | ||
A | 4-20mA輸出二線制 | |||
V1 | 0-10V輸出三線制（不能帶顯示） | |||
V2 | 0-5V輸出三線制（不能帶顯示） | |||
其他需要確定的參數
量程 | 熱電阻 | 常用較大測溫范圍為-200℃~450℃，用戶可在中間任意選擇，要求上下限溫度差≥50℃，常用量程有0-100℃，0-150℃，0-300℃，-50~100℃，-50~200℃ |
熱電偶 | K偶常用測溫范圍0-1100℃，S偶常用測溫范圍0-1300℃，B偶常用測溫范圍0-1600℃，E偶常用測溫范圍0-750℃，J偶常用測溫范圍0-600℃，T偶常用測溫范圍0-350℃ | |
保護管選擇 |
| 保護管的性能詳見產品知識 |
保護管長度 |
| 對于304、316、321、2520、3039材質的保護管直接確定L即可 對于選用剛玉、SIC材質的需要確定L1和L |
保護管直徑 |
| 保護管的直徑影響傳感器的響應時間和耐用程度，用戶需要綜合考慮兩方面的因素。 |
快裝法蘭 |
| 50.5快裝法蘭 |
| A | ||
| 接線盒 | ||
| 自開模，大噸位壓鑄機壓鑄， | ||
| 無氣孔，內墻光滑， | ||
| 烤漆工藝外形更美觀 | ||
| B | ||
| 管徑材質 | ||
| 標準厚度2mm， | ||
| 焊接光滑，無焊痕， | ||
| 拋光整潔 | ||
| C | ||
| 芯片材質 | ||
| 德國賀利氏， | ||
| 日本林電工芯片， | ||
| 每只都經過計量篩選 | ||
| D | ||
| 法蘭材質 | ||
| 外觀光滑，整體無毛刺 | ||
| 標準304材質 | ||
| E | ||
| 變送器 | ||
| 輸出穩定性高，抗干擾 | ||
