加工定制
是
品牌
斯巴特
使用溫度范圍
-10·195（℃）
摩擦系數
0
磨損量
0
抗撞強度
1.6（MPa）
材質
碳鋼，不銹鋼
管道口徑
DN15-DN300（mm）
管道厚度
2-12（mm）
適用流體
液體，氣體
型號
SG-ZT
（一）視鏡簡介
視鏡是工業管道裝置上的主要附件之一，廣泛應用于石油、化工、醫藥、食品等工業生產裝置的管道或容器設備中。通過它隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
管道視鏡參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計制造，也可按設計制造。接管法蘭一般按HG0594-97標準執行。
（二）視鏡用途及結構、特點
1、用途
視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以其安全生產。
2、結構
視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
3、特點
它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在管道大中口徑、中低壓力的使用領域中起主導窺視形式。
（三）溫州斯巴特生產的視鏡主要有2大類：管道視鏡與容器視鏡
1、內部結構分3類：直通式、葉輪式、浮球式。
2、連接方式分3類：螺紋、焊接、法蘭（法蘭標準：國標；美；日；德）。

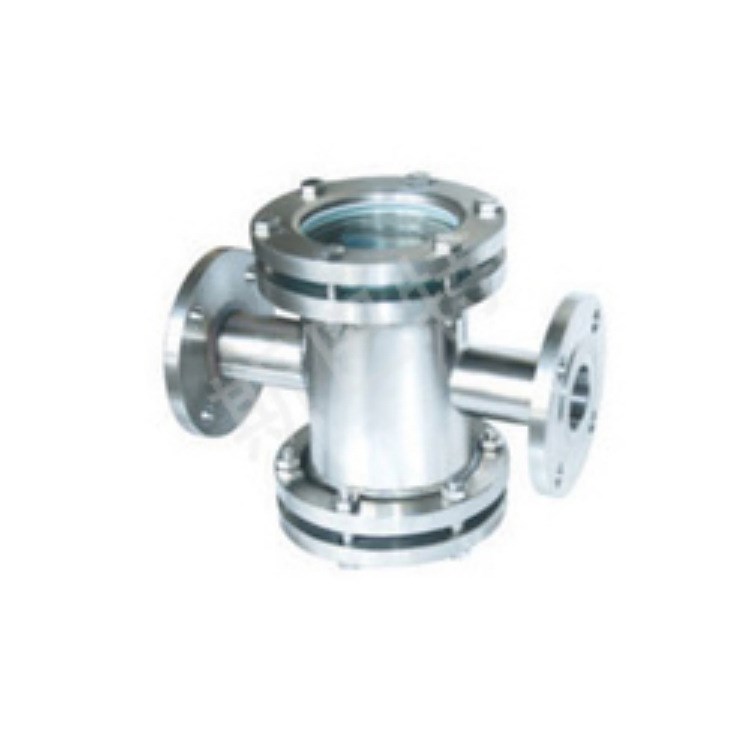

3、視鏡類型分6類：單管式、玻璃管式、直通十字型（四通式）、三通式、對夾式、方框式
螺紋式：DN6-DN80 (1/8-3寸)
焊接式：DN6-DN300 (1/8-12寸)
法蘭式：DN15-DN300 (1/2-12寸)
壓力等級：0.6/1.0/1.6/2.5/4.0MPA (150LB-1500LB)
閥體材質：碳鋼（WCB）；不銹鋼（340/316）；銅
視窗材質：鋼化硼硅玻璃 石英玻璃
密封墊片：丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片
螺帽螺栓： | 20# 304 304L 316 316L |
密封面： | 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
法蘭標準： | HG GB HGJ JB ANSI JIS DIN BS NF |
制造檢測標準 | HGJ501-502-86 |
工作溫度： | 碳鋼: -30℃ ~ 350℃ 不銹鋼: -80℃ ~ 480℃ |
玻璃耐溫： | 鋼化硼硅玻璃：≤200℃，石英玻璃 ：1000℃ |
玻璃耐壓： | 鋼化硼硅玻璃片：≤2.5MPa 石英玻璃片：≤10.0MPa 鋼化硼硅玻璃筒：＜0.6MPa 石英玻璃筒：＜0.6MPa |
允許急變溫度 | ≤60℃ |
外表 | （碳鋼: 防腐油漆 不銹鋼: 酸洗處理或防腐油漆） |
訂貨須知：
為更好地幫助您選擇合適的管道視鏡，請?zhí)峁┮韵聟?shù)：
a)設計或較高操作壓力
b)設計或較高操作溫度
c)設備材質或介質名稱
d)連接方式及標準
e)類型
※ 如有特殊要求可來圖或致電根據用戶需要，設計制造符合特殊工藝要求的管道視鏡或容器視鏡。
WWW.SBTFM.COM傳真：0577-85822910 電話：0577-86832810 QQ:541829245郵件369wzb@163.com
電話：0577-86832810傳真：0577-85822910
QQ: 541829245 斯巴特 郵箱：369wzb@163.com 觀看產品視頻需復制網址到地址欄才正常播放http://v.youku.com/v_show/id_XMzQxNDM2Nzg4.html
http://www.tudou.com/programs/view/Jo3KEMniN0E/
