提供新能源電動汽車，交流充電樁電路板或成套設備。

新能源電動汽車交流充電樁（簡稱“交流充電樁”或者“慢充”）是為滿足新能源汽車充電所需而開發的充電設備，與電動汽車車載充電機配合使用，為電動汽車提供慢速充電服務。集功率傳導、充電控制、人機交互控制、通訊、計費計量等于一體，用于電動汽車的交流方式充電。該產品可安裝在各種外形的充電樁外殼內，7kW/14kW功率輸出的交流充電樁，可滿足對應容量（或更低容量） 和電壓等級的電動汽車交流充電需求。

本產品主要由充電控制系統、電能計量表（選配)、顯示模塊（選配)、斷路器（選配)、讀卡器、人機交互界面、通信模塊及充電接口、執行機構和戶外柜體等部分組成。

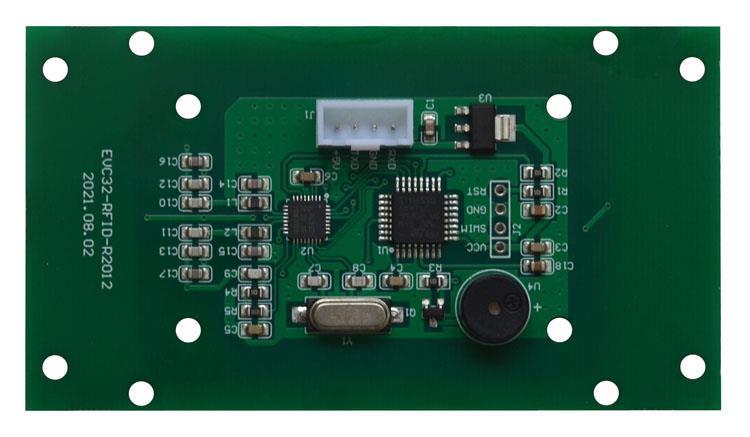

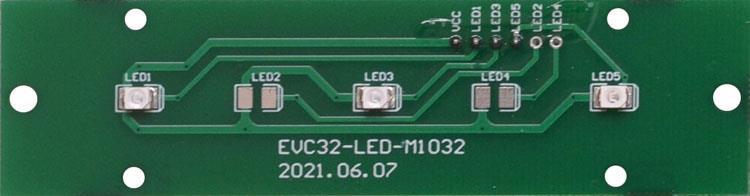

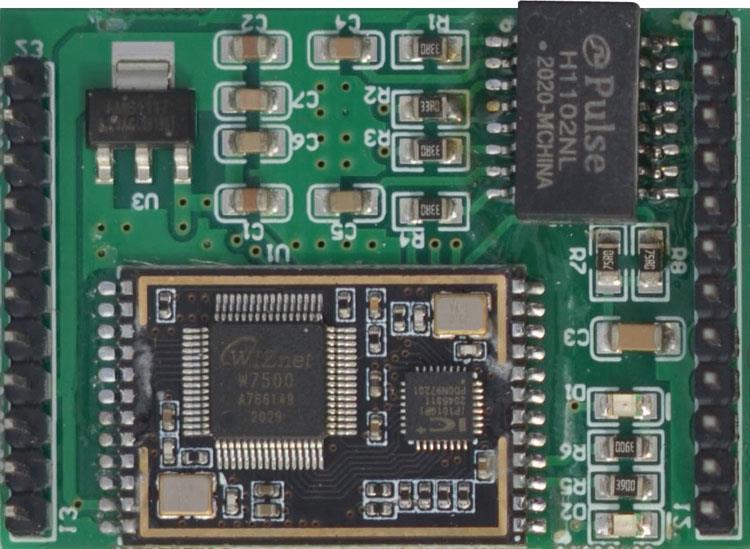

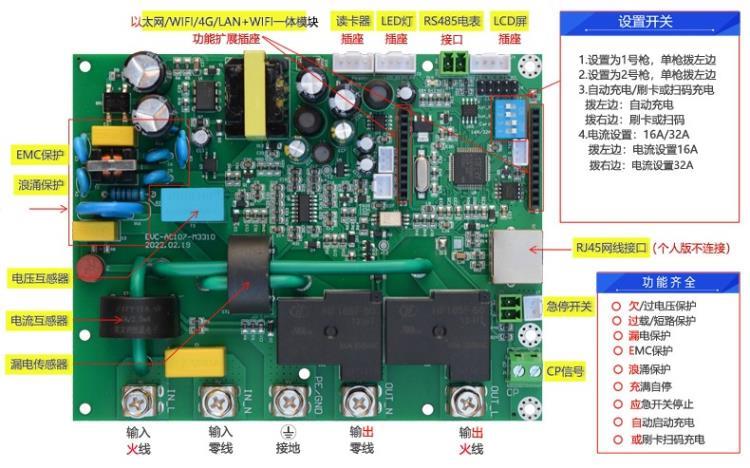

以下是交流充電樁電路板部分電路圖：

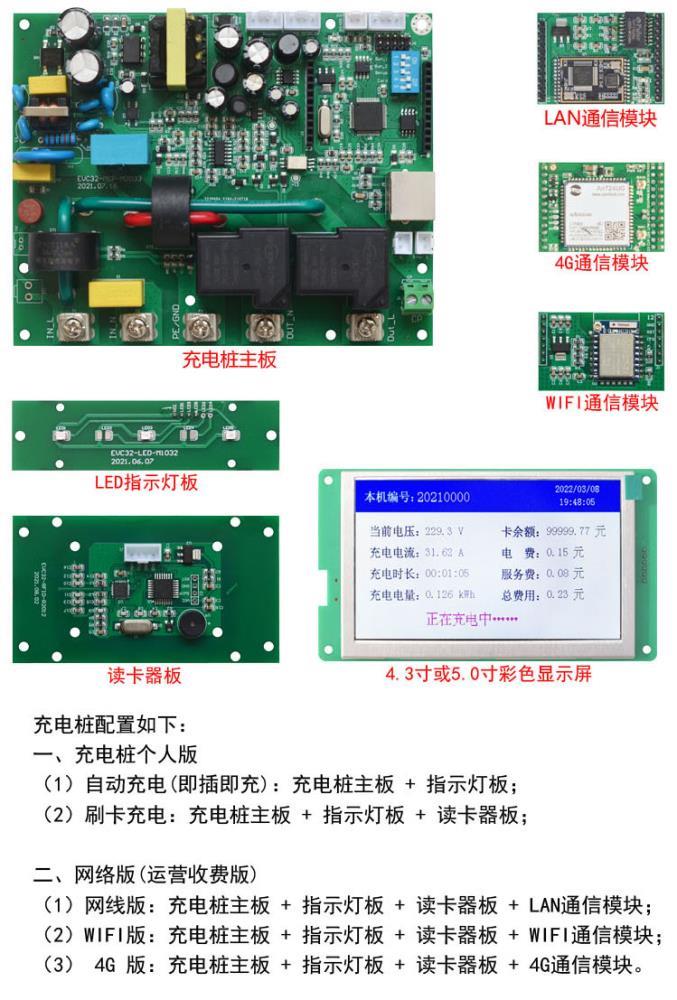

交流充電樁電路板有個人使用版和運營使用版可供選擇，滿足不同客戶的使用需要

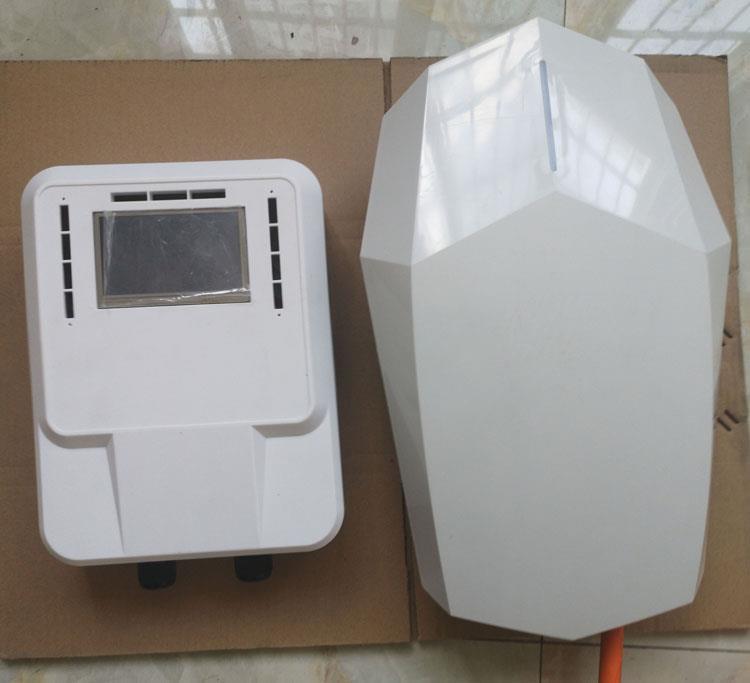

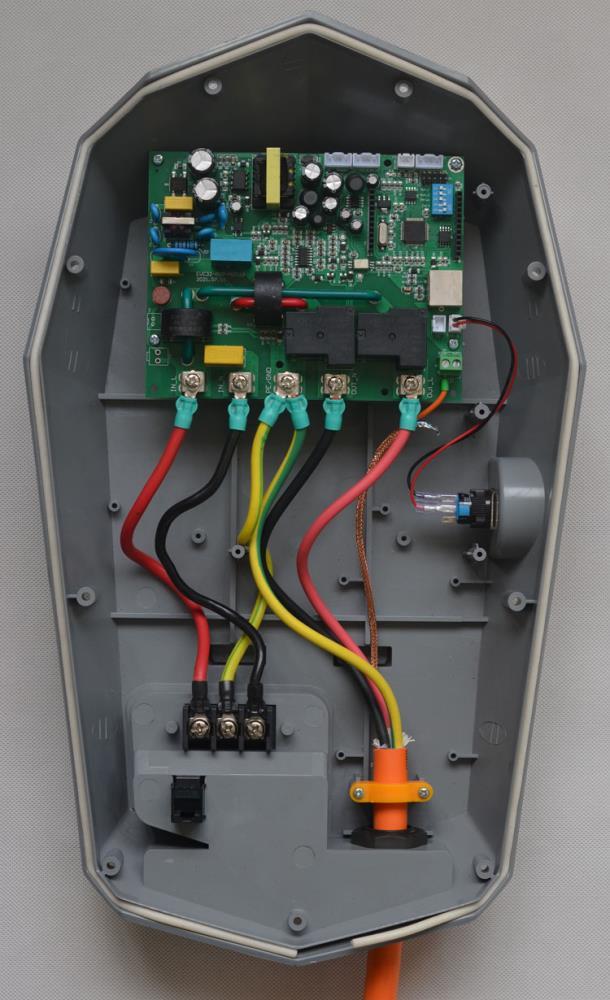

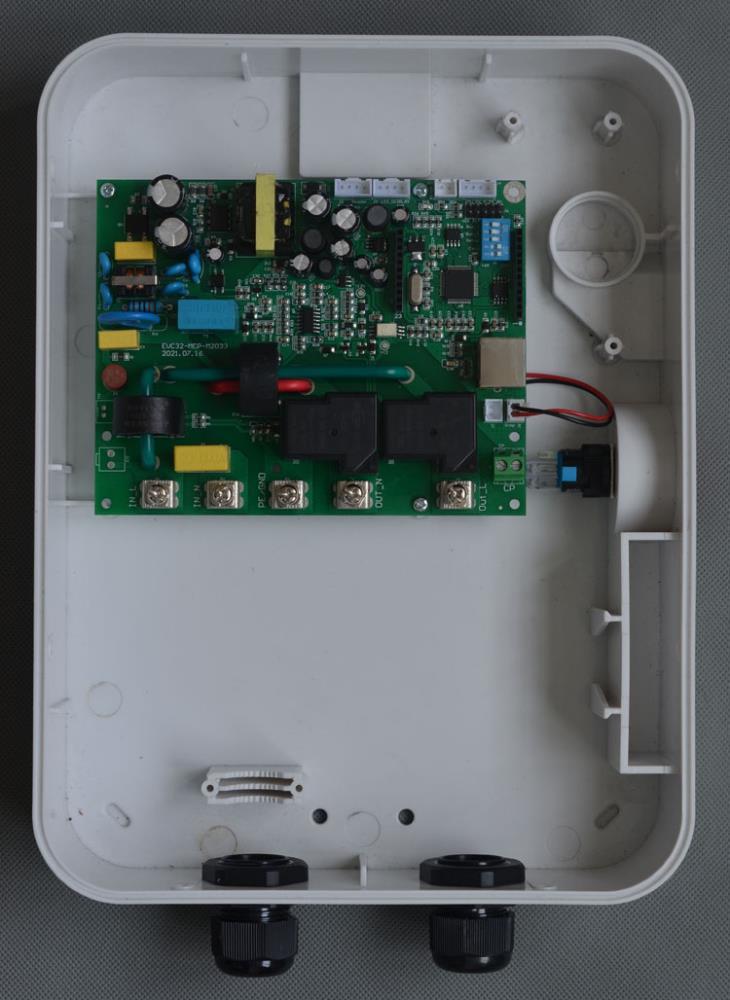

我們也可提供整套的充電樁，有鈑金、塑料多種外殼可供選擇。部分裝配圖如下：

我們的交流充電樁產品是應客戶要求開發，現已成功運行數千套，是一款成熟的產品。我們的產品功能齊全，性能穩定可靠。

產品特點

●  配備 LED 狀態指示，充電過程一目了然。

●  采用模塊化設計，具有升級方便，安裝調試、運行維護簡單。

●  對外提供 RS485 、以太網、4G等多種通信接口（選配），可通過 APP、手機微信、支付寶掃描二維碼，實現在線控制及支付功能。

●  完善的系統保護功能：過電壓保護、欠電壓保護，過載保護，短路保護，漏電保護，過溫保護，防雷保護，產品操作安全可靠。

●  具有RS485接口，可連接精確的電能計量表（選配），為用戶使用增加信心。

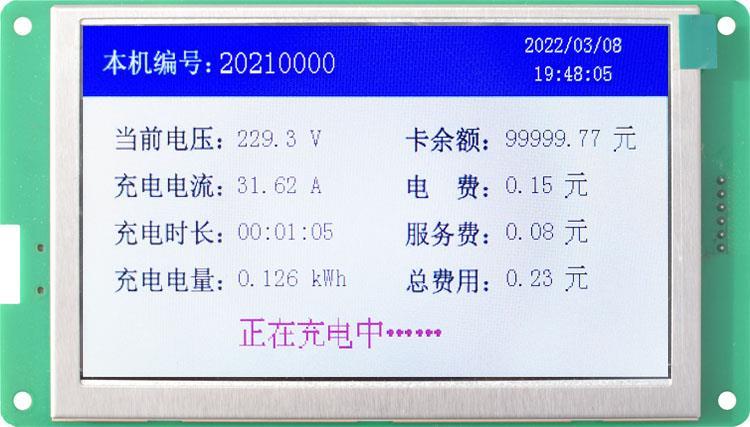

●  可通過LCD顯示充電信息LCD（選配）。

●  充電控制系統具有遠程和本地升級功能。

產品功能

（1）過壓保護：當輸入電壓大于設定值時，充電樁自動斷開供電；

（2）欠壓保護：當輸入電壓小于設定值時，充電樁自動斷開供電；

（3）過流保護：當充電電流大于1.10倍額定電流，持續5秒鐘以上，充電樁跳閘保護。

（4）短路保護：當輸出短路時，在0.1秒內保護動作，跳閘切斷供電。

（5）漏電保護：線路發生超過規定漏電動作電流，充電樁立即斷開。

（6）充滿自停：當充電電流小于1.0A時，出現持續60秒鐘，充電樁停止充電。

（7）刷卡充電：接通充電樁電源，設備自檢完成后綠燈閃爍， 表示充電樁通電正常，充電槍頭插入車端充電口后，刷卡啟動充電，綠燈與藍燈交替閃爍，表示正在充電狀態中；

（8）掃碼充電：接通充電樁電源，設備自檢完成后綠燈閃爍， 表示充電樁通電正常，充電槍頭插入車端充電口后，，手機掃描設備二維碼啟動充電，綠燈與藍燈交替閃爍，表示正在充電狀態中；（運營版才具有此功能）

（9）急停開關停止：充電過程中若發生安全事故如異常聲響、電線短路等或有什么異常情況，請按下面板上的緊急停止按鈕，斷開所有電源；

（10）智能讀取電能表數據：在連接符合DLT645-2007電能表時，自動讀取電能表數據。沒有連接電能表時，采用內部高精度ADC計算充電過程中的電能量。（電能表為可選）

（11）參數設置：可本地或者遠程升級軟件、設置工作參數、下載二維碼等。

我們可根據用戶需要配備不同的使用方案和配套價格，歡迎隨時聯系！
