模具的導向裝置的作用是引導上模與下模以正確位置對合。
***常見的導向裝置就是導柱導套。另外，大型模具可能設置導板，微型沖模可能設置導管，與導柱導套作用相同。

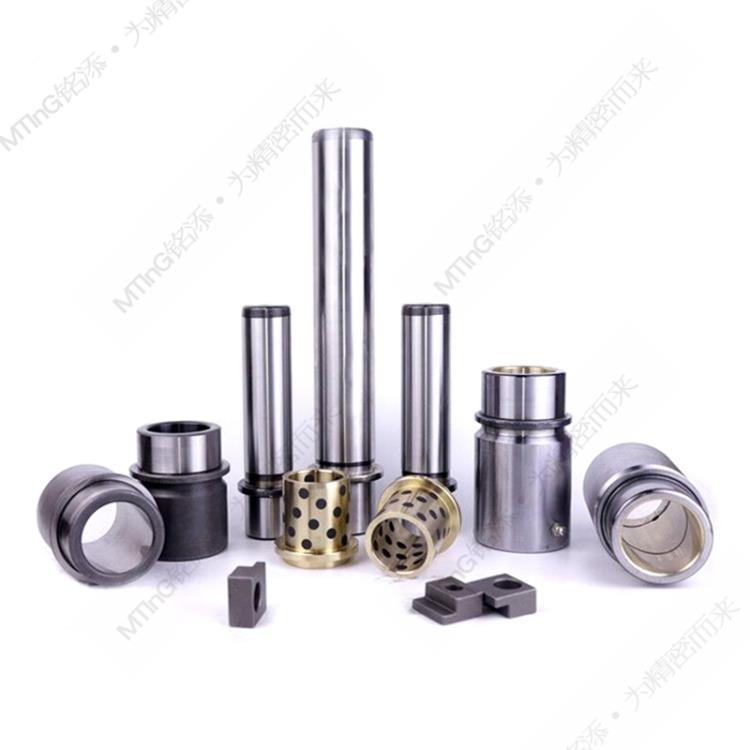

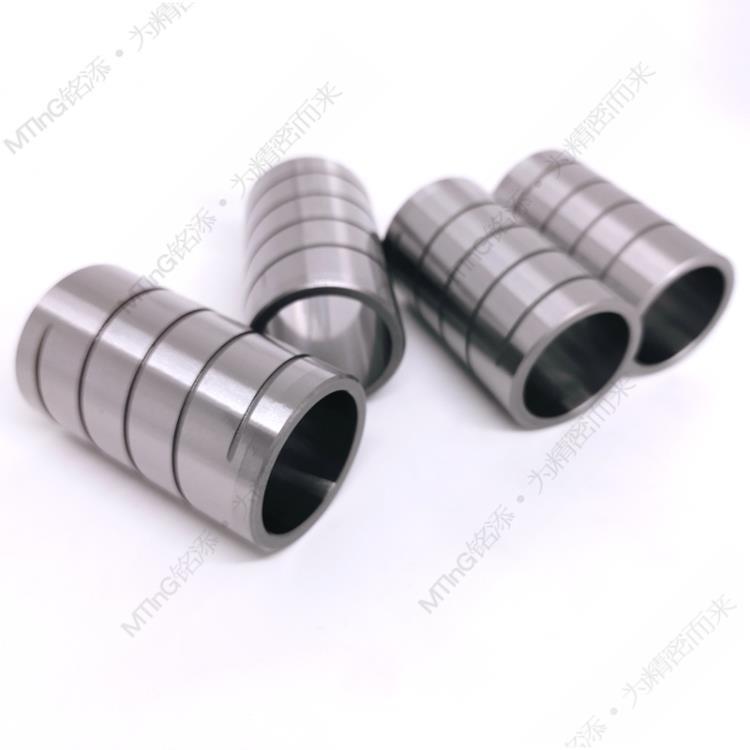

導柱導套是模具生產過程中不可少的模具配件之一，導柱導套之間的配合度是會影響到生產能否順利進行的，那么在加工設計加工導柱導套時，應該怎樣計算模具導柱與導套之間的配合間隙呢？

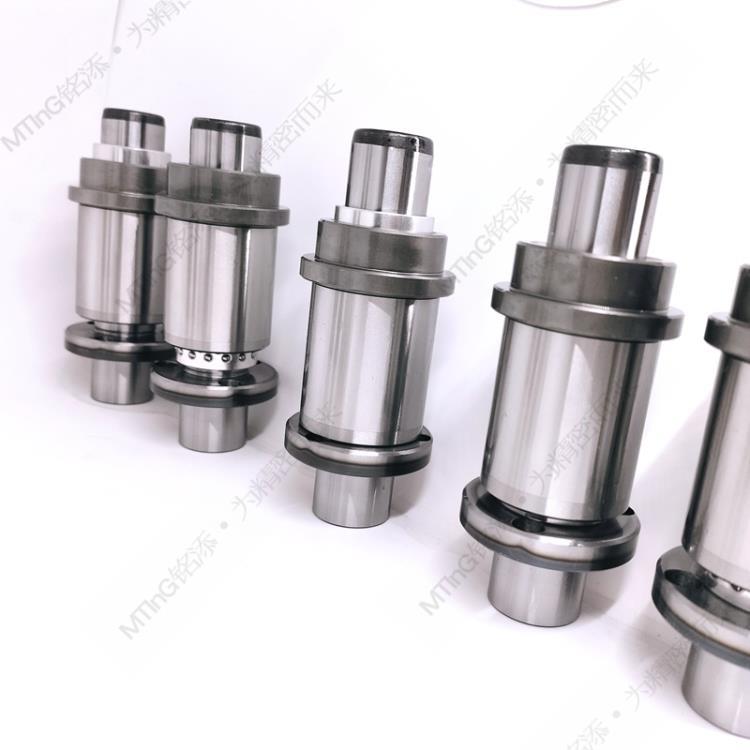

1、根據工件形狀，排料方式及壓機的情況首先確定導柱的布置方式；2、根據沖裁間隙的變化量，分配各部分公差，一般導柱導套公差為二分之一至三分之一的變化量，導柱彎曲撓度為四分之一至五分之一的變化量，導柱導套配合間隙對沖裁間隙的改變量為二分之一至三分之一的變化量； 3、依據允許的導柱彎曲撓度及沖裁時的側向力大小確定導柱的尺寸（主要是沖切不封閉的制件時）； 4、依據分配的配合間隙對沖裁間隙的改變量及導柱導套的布置形式確定導柱導套的配合間隙； 5、依據導柱導套的配合間隙及導柱導套的加工公差確定導柱導套的配合間隙； 6、依據導柱導套的配合間隙來確定導柱導套的形位公差。為了保證導柱和導套的***配合間隙，在加工時，一般配合間隙較大的內導柱公差-0.01至-0.015，內導套公差0至-0.005。配合間隙較小的內導柱公差0至-0.002，內導套公差0.003至0.005。以上為薄料選用原則。外導組件，以滾珠導柱組件，肯定要買標準件，過盈量在0.01-0.02mm。
FIBRO導柱是德國的標磚
