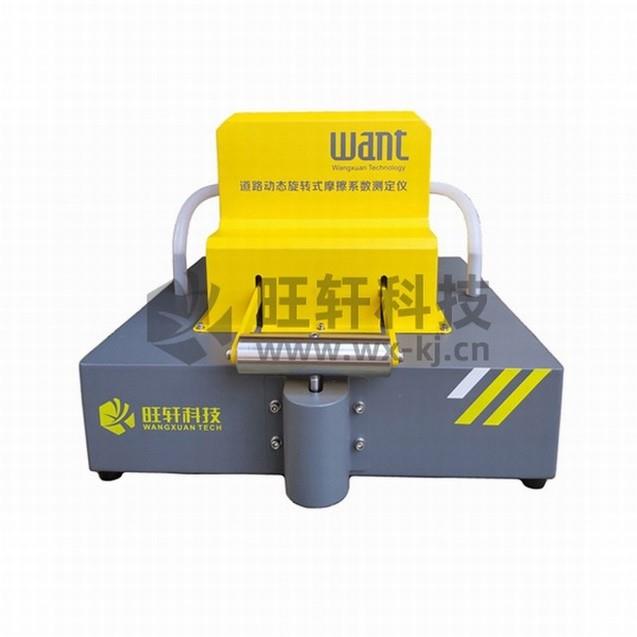

WXDM-1道路動態旋轉式摩擦系數測定儀

（專利號：ZL 201930472976.2   軟件著作：2019SR1294643）

一、簡介

WXDM-1道路動態旋轉式摩擦系數測定儀是由湖南旺軒科技有限公司根據交通運輸部JTG E60-2008《公路路基路面現場測試規程》和美國ASTM E-1911-2009《用動摩擦試驗器觀測路面摩擦特性標準試驗方法》標準研制，本儀器是一套操作簡單、便于攜帶的設備，用來測定在兩個滑動接觸表面上的動態摩擦系數，配有微機測量系統，可在測量操作的同時以圖形形式記錄全過程的數據。

        除了道路表面外，還可以用于建筑物和體育館內的地面，甚至狹窄的過道和公共汽車的出入口，桌子表面和類似物也都可以用這套系統測量。

二、功能特點

1、 測試值是一條隨機速度而變化的連續動態摩擦系數曲線。

2、 測試速度快，測試和數據記錄在非常短的時間內同時完成。

3、 本儀器由2個設計緊湊的部件組成，一輛小轎車就可以運輸。

4、 雖然體積小，但是這套動態摩擦系數測定儀卻能夠模擬實際的速度和常用機動車施加到路面的荷載，測得的數據非常符合實際情況。

5、 本儀器直接采用汽車電瓶供電（直流12V）。

6、 不需要專門的技巧，測量數據不受操作人員差異的影響。

7、 從連續的曲線上可以讀取每個速度下的動態摩擦系數（速度可達80km/h）。

8、 標準測試橡膠墊與摩擦測試車輪胎所用材料相同，而且容易更換測試墊，測試橡膠也可以根據客戶的需要進行更換。

9、 采樣便攜式計算機直接采集，windows應用軟件直接分析測試數據。

三、系統組成

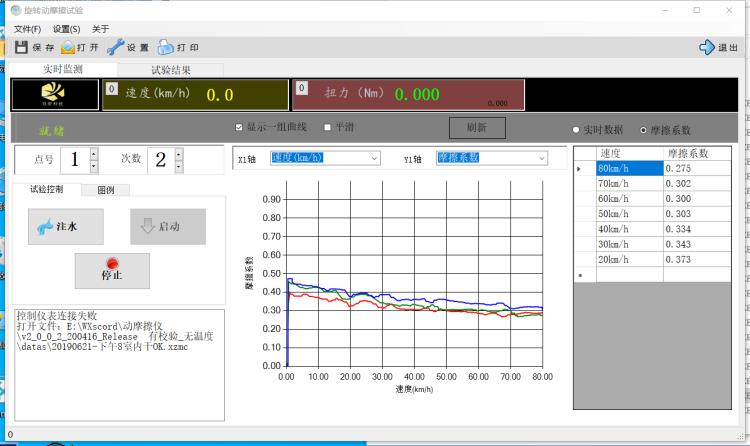

    本儀器由主機和控制器、電腦組成及操作軟件可編輯試驗名稱編號、路面材料類型、測試盤旋轉的線速度等參數,實時顯示測量曲線。測試數據是一條連續的V—μ摩擦系數隨速度變化曲線，可以讀取測試范圍內的任何速度對應的摩擦系數。具有測試速度快，設備輕巧便攜等優點。

四、主要技術指標

1、 測量范圍：0～80km/h任意模擬車速下摩擦系數0～1值。

2、 測試對象：平整的水泥和瀝青路面，可測干燥、潮濕、積水、結冰狀態下的路面摩擦系數值。

3、 滑塊尺寸：6mm×16mm×20mm。

     4、滑塊橡膠硬度：邵氏硬度58±2。

4、 橡膠滑塊壓力：11.8N。

5、 滑塊與測試表明的接觸壓強：150kPa。

6、 測量方式：定點測量。

7、 橡膠滑片對稱直徑：286mm 。

8、 傳感器精度：±1% 。

9、 摩擦測試分辨率精度：0.01。

10、 結果顯示：實時顯示曲線。

11、 電源：直流12V（由汽車電池供電）。

     12、 外形尺寸：測試部分600×550×380mm。

         13、重量：約20kg。

五、產品證書
