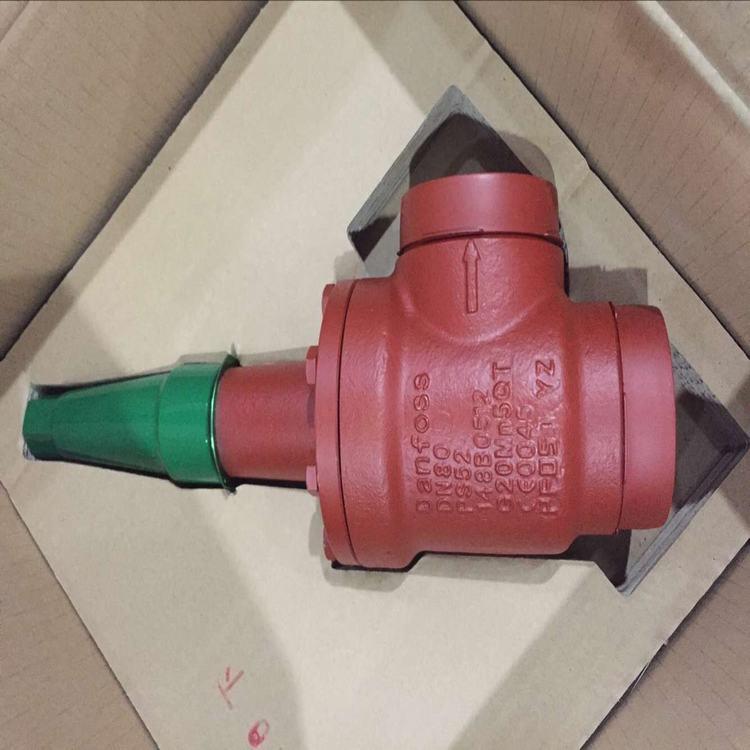

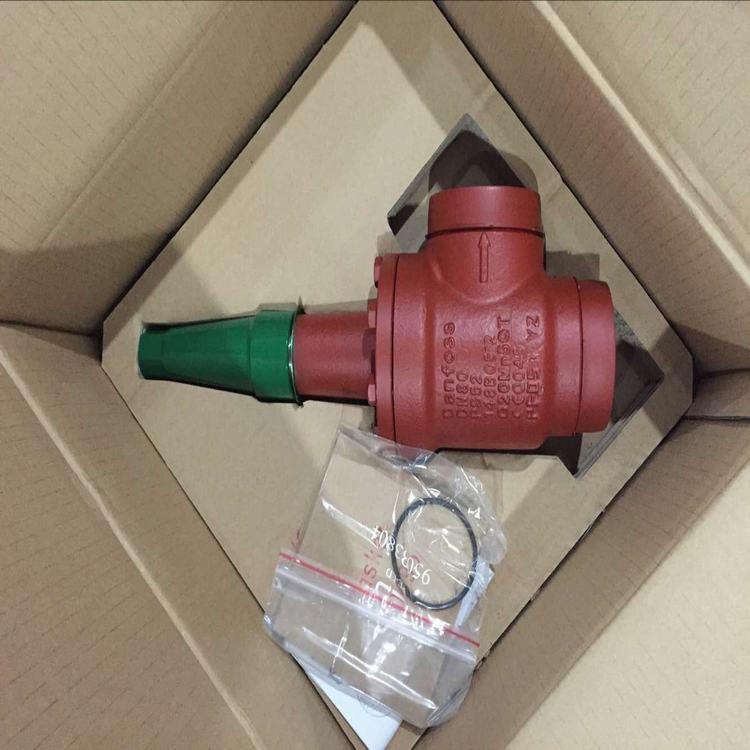

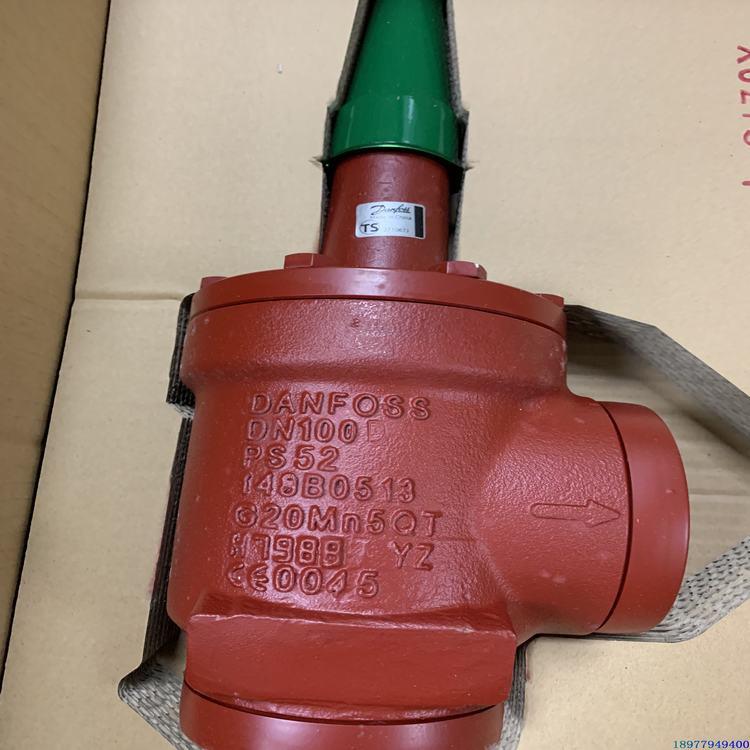

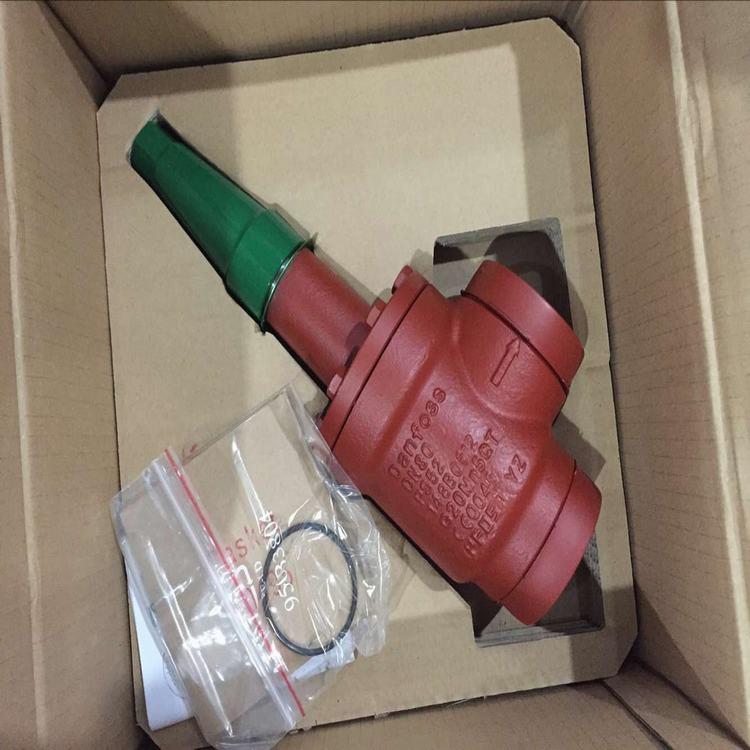

丹佛斯牌SCA-X20截止止回閥148B5308的結構介紹
SCA-X 為內置截止閥功能的止回閥。CHV-X為單一功能止回閥。SCA-X/CHV-X 均可提供
角型閥體。通過精心設計，可在極小的壓差下開啟。可提供流動工況，且安裝拆卸容易，更方
便檢查維護。SCA-X 配備方孔閥帽并具有背封功能，可以在系統運行中（壓力存在的條件下）更換閥桿的填料函。
采用激光切割的 V形流口，使閥門具備優異的調節性能 (SCA-X/CHV-X 50-125)。閥門獨到便攜式安裝設計使閥門具有的密封性能。
丹佛斯牌SCA-X20截止止回閥148B5308的設計參數
| 毛重 | 2.17 kg |
| 凈重 | 1.75 kg |
| EAN | 5702428472647 |
| Cv值 [gal/min] | 11.6 gal/min |
| Kv 值 [立方米/小時] | 10 m3/h |
| 產品名稱 | Check and stop valve |
| 產品描述 | 截止止回閥 |
| 產品系列 | 止回閥 |
| 產品系列名稱 | SCA |
| 產品配件 | SVL Flexline 配件 |
| 出口接口尺寸 [毫米] | 20 mm |
| 出口接口尺寸 [英寸] | 3/4 in |
| 出口接口類型 | 對縫焊接 |
| 制冷劑(s) | R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1233zd(E) R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A |
| 包裝方式 | 單包裝 |
| 可維修 | SVL Flexline 備件 |
| 型號 | SVL Flexline |
| 型號 | SCA-X 20 |
| 審批 | CE 認證 LLC CDC EURO-TYSK |
| 彩色打印 | 紅棕色 |
| 方向 | 角型 |
| 下限開啟壓差 [巴] | 0.04 bar |
| 下限開啟壓差 [磅英寸] | 0.62 psi |
| 上限工作壓力 [bar] | 52 bar |
| 上限工作壓力 [psig] | 754 psig |
| 每包數量 | 1 pc |
| 流體組 | I |
| 流向指示儀 | 帶單向箭頭壓花 |
| 溫度范圍 [°C] [下限] | -60 °C |
| 溫度范圍 [°C] [上限] | 150 °C |
| 溫度范圍 [°F] [上限] | 302 °F |
| 溫度范圍 [°F] [下限] | -76 °F |
| 目錄 | Art. 3, par. 3 |
| 設備 | 閥蓋 |
| 進口接口尺寸 [毫米] | 20 mm |
| 進口接口尺寸 [英寸] | 3/4 in |
| 進口接口類型 | 對縫焊接 |
| 連接件材質 | 低溫鑄鋼 |
| 連接標準 | EN 10220 |
| 閥版本 | 標準版本 |
| 零件計劃名稱 | SCA-X |
