溫控儀有普通型、帶通訊和4-20MA型、全功能型價格都不一樣的，購買前請咨詢，以上價格是普通型的需要的可直接拍下。謝謝！

溫馨提示：

干式變壓器溫控器 工作原理

  干式變壓器溫度控制器通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。

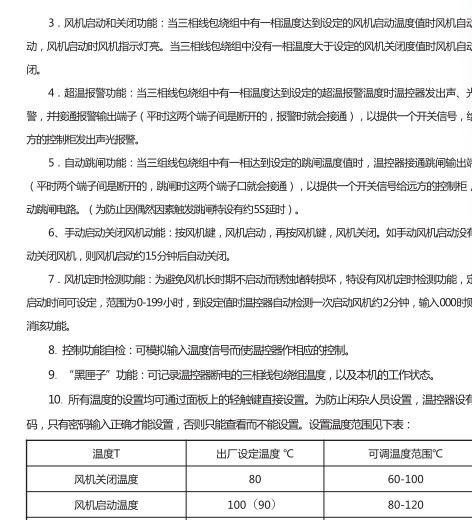

一、產品功能介紹

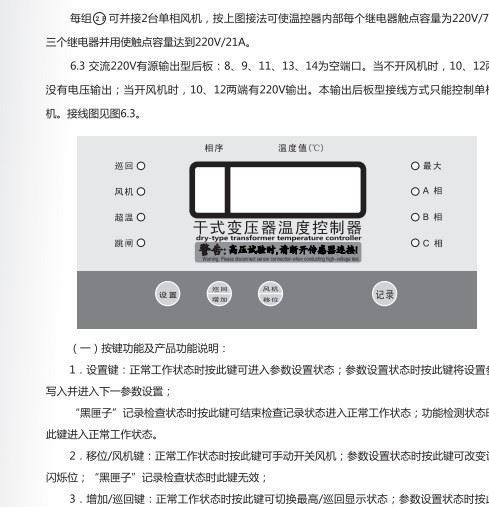

1．具有三相線包溫度的巡回顯示和 相溫度顯示切換功能。

2．可根據設定的開風機溫度和關風機溫度自動控制風機的開啟和關閉，保證干式變壓器在正常溫度下安全的工作。當三相線包溫度中的 一相溫

超過開風機的設定溫度或在手機開風機的情況下，風機會開啟，同時面板上“風機”工作指示燈變亮。

3．具有超溫報警功能。當三線包溫度中的 一相度超溫時，溫控器會發出蜂鳴報警、面板上“報警”燈亮，并通過主控板“超溫”的輸出端輸出1

個開關信號給遠距離的控制柜控制聲、光報警。

4．具有自動跳閘功能。當三相線包溫度中的 一相溫度達到跳閘溫度時，溫控器會發出蜂鳴報警，面板上“跳閘”燈亮，并通過電源板“跳閘”

輸出端輸出開關信號，切斷電源，保護干式變壓器。

5．傳感器故障時，面板“故障”指示燈會亮，箱內有蜂鳴報警，“故障”輸出端輸出一個開關信號，顯示器循環顯示A、B、C三相為-50.0。故障報

警信號可通過消音鍵消除。（注意：在檢修故障時，應把溫控器電源切斷，檢修完成后，重新送電）。

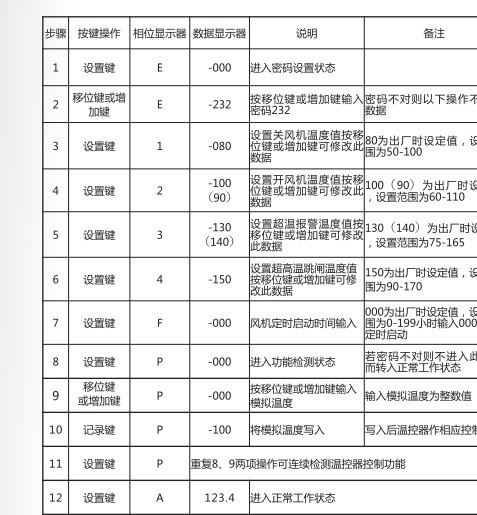

6．可在面板上通過按鍵直接設定開啟風機溫度、關閉風機溫度、超溫報警溫度、超高溫跳閘溫度、定時開風機時間及本機通訊編號，并且在停電后

設置數據不會丟失。

7．具有手動控制風機功能，可手動強制開風機。此功能也可作為測試風機功能用。

8．風機控制型溫控制器具有定時開啟風機的功能，用戶可在面板上進行0-199個小時任意設置（當設置000時，表示取消此項功能），定時時間到達

后，風機自動運行2分鐘后停止。

9．本溫控器具有“黑匣子”功能，將斷電時刻三相溫度記錄在內存中，以備查詢。

10．所有溫度設置均可通過面板上輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看不能設置。

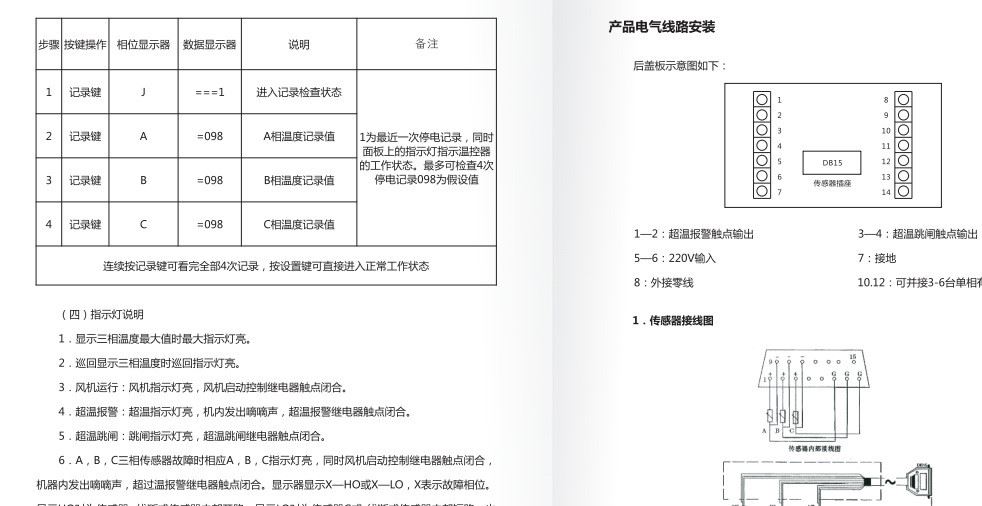

二、工作狀態

1．顯示三相溫度 值時“ /巡回”指示燈亮。

2．風機運行：風機指示燈亮，風機啟動控制繼電器觸點閉合。

3．故障報警、超溫報警：相應指示燈亮，機內發出嘀嘀聲，超溫跳閘繼電器觸點閉合。

4．超溫跳閘：跳閘指示燈亮，機內發出嘀嘀聲，超溫跳閘繼電器觸點閉合。

5．A、B、C三相Pt100傳感器故障時故障指示燈亮，機器內發出嘀嘀聲，故障繼電器觸點閉合。顯示器顯示XHO或XLO（X表示故障相位。顯示

HO時為傳感器內部開路，顯示LO時為傳感器內部短路）。

三、產品安裝

安裝形式有以下兩種：

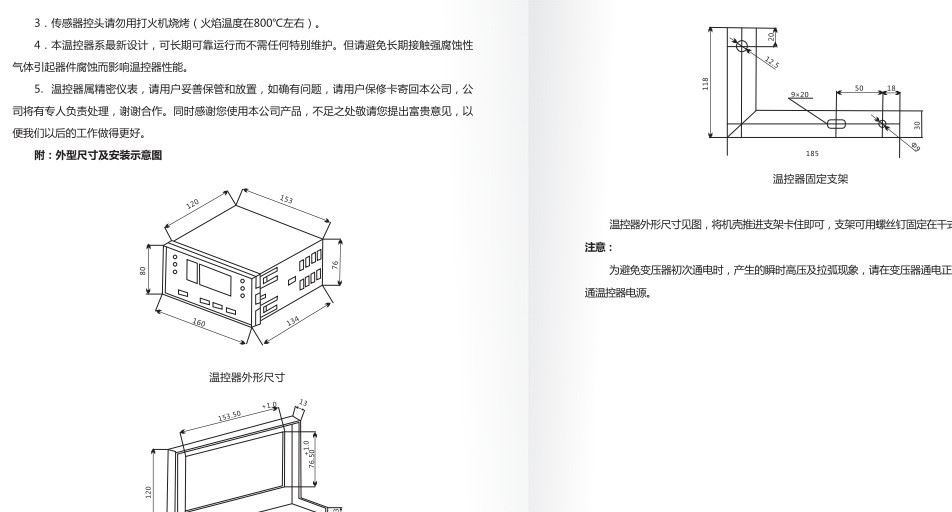

1．支架式安裝

1.1溫控器（如圖二）底盒立于支架（如圖三）的兩個同一水平面的平臺上，此時底盒底板上的三個孔（4.5）與支架上對應著3個孔（5×8）相重合；

1.2用3只M4螺釘穿于重合的3孔中將溫控箱緊固于支架上；

1.3 用一只M10螺釘通過支架上12.5孔將支架固定于所需地點。
