• ADSS光纜具有與架空導線不同的結構，其拉伸強度由芳綸繩來承受，芳綸繩的彈性模量比鋼小一半多，熱膨脹系數是鋼的幾分之一，這決定了ADSS光纜弧垂對外界負載變化比較敏感。在覆冰狀態下ADSS光纜伸長量可達到0.6%，而導線僅為0.1%；弧垂對溫度變化比較遲鈍，在溫度變化時弧垂基本保持不變；在大風條件下其風偏角很大，在風速為30m/s時，風偏角可達80°，而導線的風偏角僅為光纜的一半左右。

  耐受極端惡劣氣候（大風、覆冰等）的能力較強。

  ADSS光纜外護層為AT或PE材料，運行于強電場中，存在電蝕問題。

  ADSS光纜會發生風振動。平滑穩定的橫向風吹向光纜，會發生風振動，會在掛點處發生疲勞損壞。

  ADSS光纜具有一定的抗壓力，能承受耐張線夾較大的握力


  注意事項

  ⑴ADSS光纜架設過程中，必須注意安全問題，其中人員的安全是**的，在施工中必須遵守各項安全規章制度。

  ⑵ 關于金具

  安裝ADSS光纜所需的金具包括用于耐張塔的耐張金具、用于懸掛的懸掛金具、防振鞭、接地線及引下夾具等。

• 施工順序

  先確定每盤光纜所經過的塔號，特別是啟始塔和結束塔的塔號，并在每座塔上布放牽引繩和滑輪，再在啟始塔處放置牽引機，在結束塔處放置光纜盤和張力機。在跨距中部的懸垂點，滑輪直徑不得小于12英寸，在諸如線路情況變化較大（如水平或垂直方向的角度達到25度或更大），以及線路起始端和終止端使用的滑輪不應小于20英寸或纜徑的40倍。滑輪凹槽內應有彈性橡膠作緩沖材料，以減小光纜外護套的磨損。光纜的入輪角和出輪角都應小于30°，光纜布放時的張力應小于1噸，放纜的速度為每小時3-8公里，光纜與牽引繩應由旋轉補償扣相連，以防止光纜在布放過程中因扭曲而受切向應力。光纜牽引到結束塔后，在逐段調整各個耐張段的張力和弧垂（張力和弧垂的調節應從整個線路的一端開始進行，直至線路另一端結束，調節的方向應與安裝光纜方向相反，以保證**的利用光纜），然后安裝金具，將光纜從塔上引下、拉直，并安裝好引下夾具**將余纜盤好等待接續。在放纜的過程中，必須注意：光纜不得與塔身刮擦，如發現光纜外皮被刮破，應立即停止施工，待問題解決后再繼續。

• 接續施工

  由于ADSS光纜的特殊性，它不能象普通光纜一樣任意接續，其接續必須在輸電線路的耐張塔或懸掛塔上進行，而不能在線路中間進行接續。一般來說，在地面進行接續就行。熔接作業時，一般需要熔接車輛，并備有充足的余纜，通常，余纜長度應能達到從桿塔引下，并延伸到熔接作業點。注意: 從引下夾具處算起的15米左右的光纜應當割去，以免系統中用到受擠壓損壞的光纜。熔接時應用一臺OTDR對接續工作進行實時監測，以保證熔接質量。熔接點的衰耗應符合設計要求（一般是小于0.05 dB）。

• 測試驗收

  光纜接續完畢后，進行全程指標測試。測試儀表一般選用OTDR，或者使用光源和光功率計。

  測試參數有: 總體衰耗: 應符合設計要求，對1310 nm的光纖來說一般應小于0.35dB/km。接點衰耗: 應符合設計要求，一般應小于0.05dB。護套種類

  ADSS光纜在不同的電力路線采用不同的護套**的ADSS護套有兩種：PE護套和AT護套。

  PE護套：普通的聚乙烯護套。用于110KV以下電力線路。

  AT護套：抗電痕護套。用于110KV以上電力線路。代表結構

  編輯

  國內外主要流行兩種ADSS光纜。

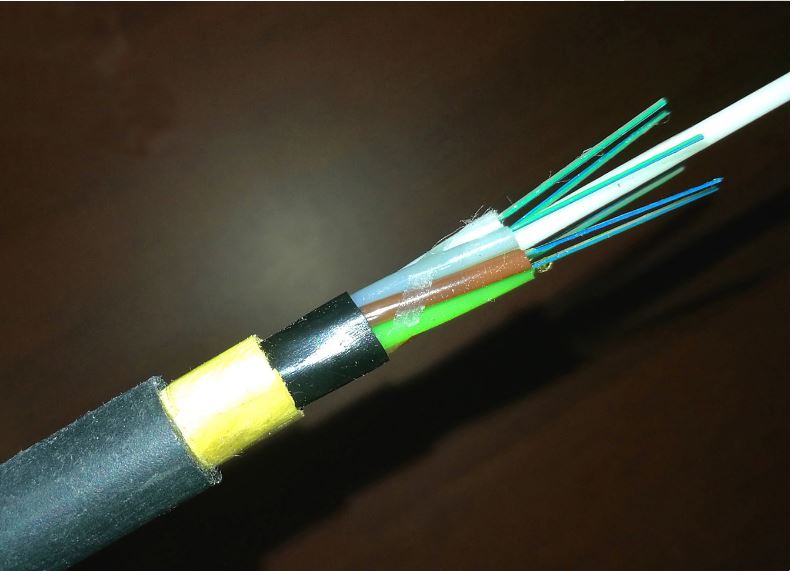

  ADSS光纜結構圖

  1、中心管式結構

  光纖以一定的余長置于填充阻水油膏的PBT（或其他合適材料）管中，根據所需要的抗拉強度繞包合適的紡綸紗，再擠制PE（≤12KV電場強度）或AT（≤20KV電場強度）護套。

  中心管結構易于獲得小直徑，冰風負載較小；重量也相對較輕，但光纖余長有限制。

  2、層絞式結構

  光纖松套管以一定的節距繞制在 加強件（一般為FRP）上后擠制內護套（在小張力和小跨距時可省略），然后根據所需要的抗拉強度繞包合適的紡綸紗，再擠制PE或AT護套。纜芯可填充油膏，但當ADSS工作在較大跨距并帶有較大弧垂的狀況下，由于油膏的阻力較小，纜芯易“滑動”，松套管節距易發生變化。用合適的方法把松套管固定在 加強件上和干式纜芯可以克服，但有一定的工藝難度。

  層絞結構易獲得安全的光纖余長，雖然直徑和重量相對稍大，在中大跨距應用時較有優勢。
