結構

編輯

三輥研磨機有三個滾筒安裝在鐵制的機架上， 在一直線上。可水平安裝，或稍有傾斜。是通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦而達到研磨效果。鋼質滾筒可以中空，通水冷卻。物料在中輥和后輥間加入。由于三個滾筒的旋轉方向不同（轉速從后向前順次增大），就產生很好的研磨作用。物料經研磨后被裝在前輥前面的刮刀刮下。

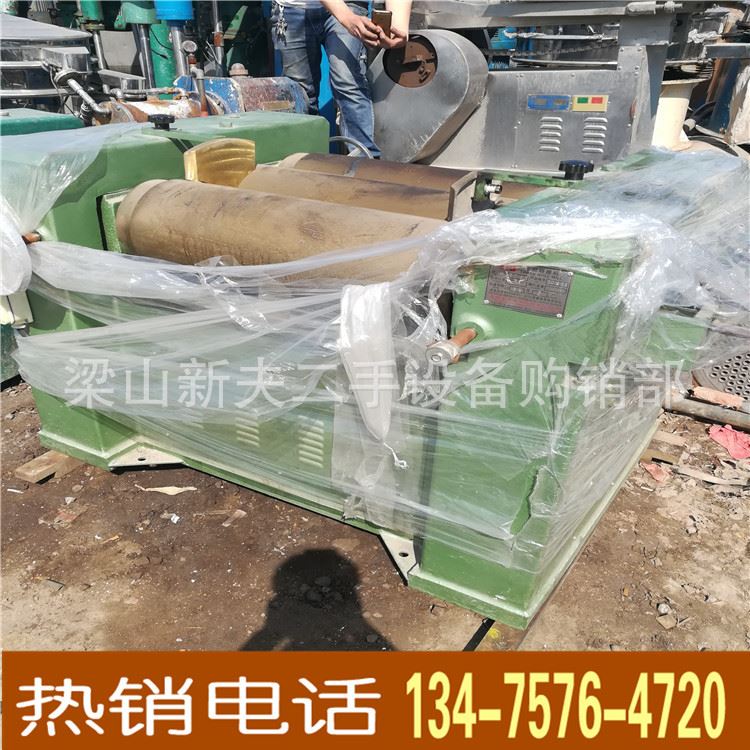

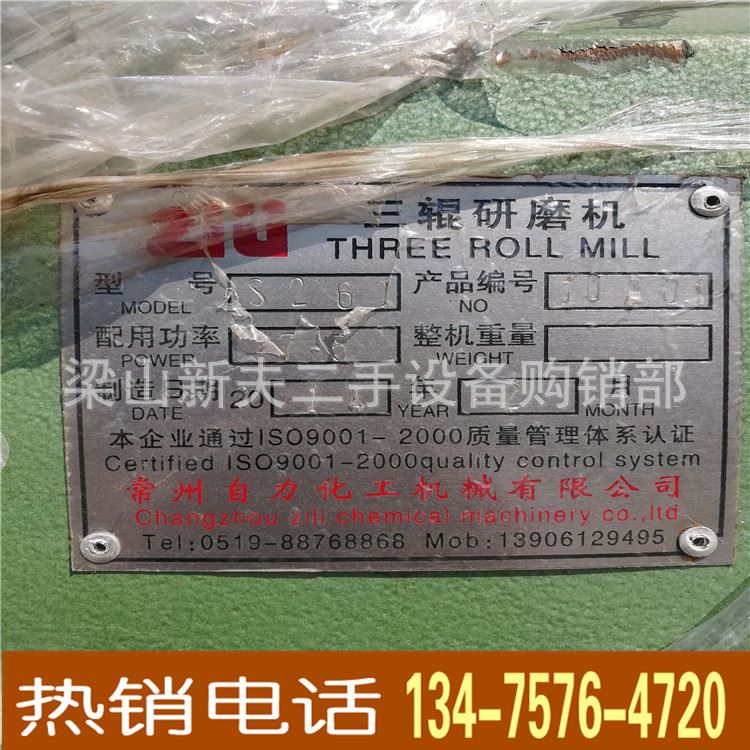

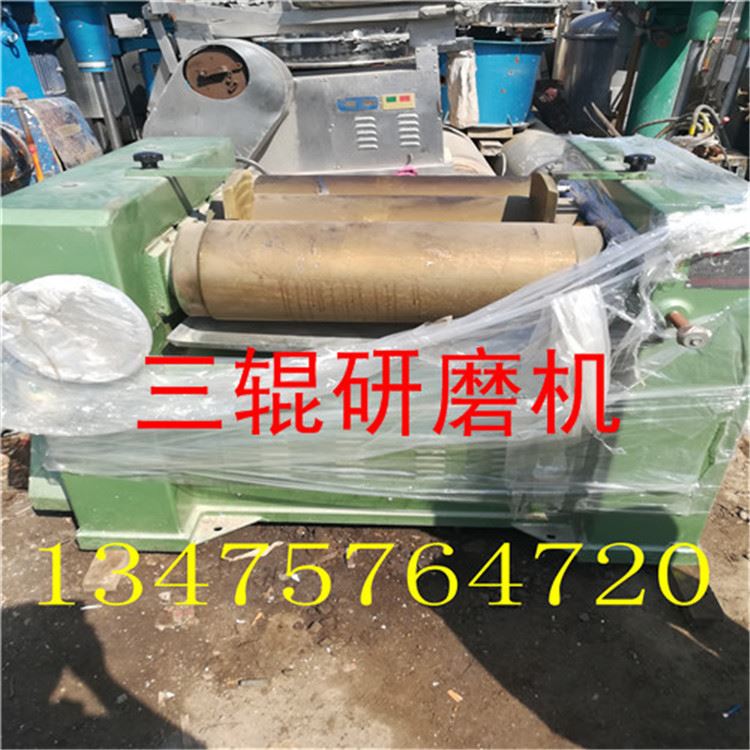

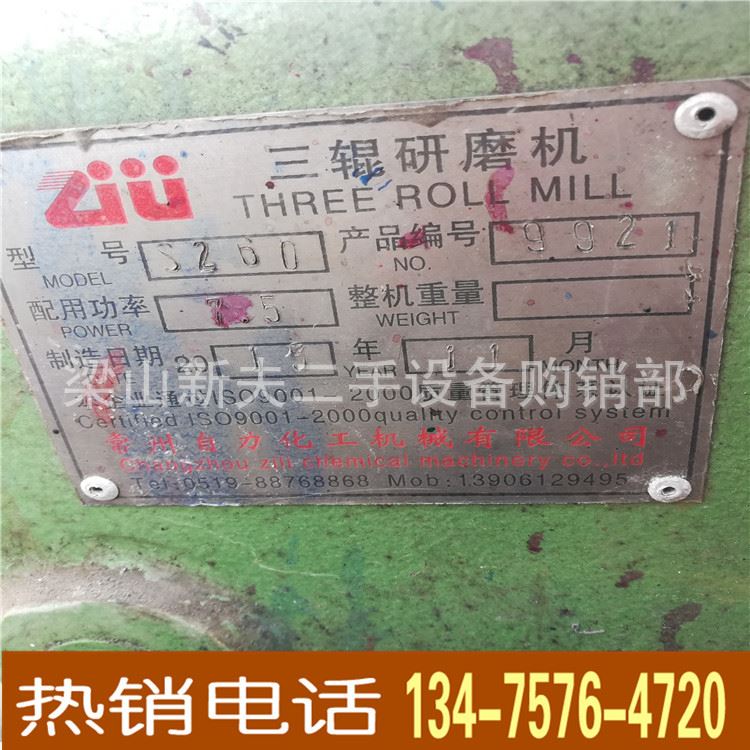

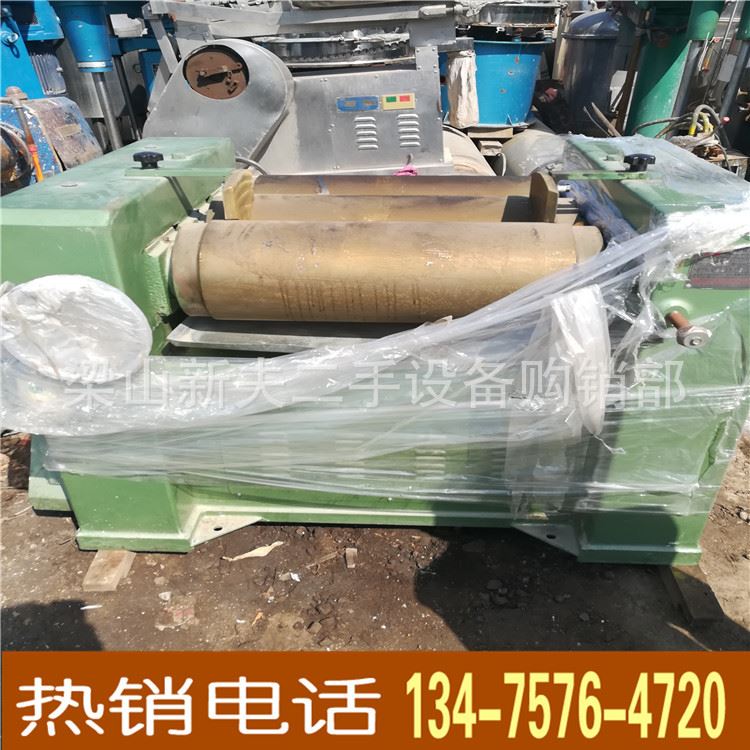

三輥機實物照片(5張)

通常情況下三輥研磨機的輥筒材質為冷硬合金鑄鐵離心鑄造而成，表面硬度達HS70°以上；輥筒的圓徑經過高精密研磨，細膩，能使物料的研磨細度達到15μm左右，因此能夠生產出均勻細膩的高品質產品。SM405、S260型三輥機用于批量生產，S150、S65型用于小批量或?qū)嶒?yàn)室用。

1．準備工作：

檢查各部件位置及鎖緊是否正常，按圖示點注入潤滑油，接通電源

調節前后左右手輪，觀察軋輥連動是否正常

清除輥面臟物：用軟紙或干凈的棉紗擦拭，松開擋料板捏手

調節前、后輥與中輥間隙為0.5毫米，然后啟動電源空轉12分鐘。

2． 工作規程：

啟動運轉后，調節中、后兩輥間隙為0.3毫米，壓緊擋料板，適當加入漿料，目測著色深度，微調后輥，使之著色均勻布滿軋輥后，鎖緊固定螺母。

雙手同時調節前輥手輪，使前輥緩慢接觸中輥當前輥表面著色均勻后，鎖緊固定螺母，然后調節處料板角度，使之適當輕壓在輥面上，漿料即可均勻排出。檢查出料均勻程度及成品粒度，繼續微調前后輥，直至成品粒度達到預定要求為止。前后應及時退回料板刮刀。

3．工作停止后：

清除涂料及時清洗，擦試軋輥及有關部件，松開刮刀和擋料板，涂少量機油，然后覆蓋蠟紙保護。

4． 注意事項：

軋輥表面嚴禁碰磕、劃傷，嚴禁各種金屬物及硬質雜物進入運轉的軋輥。

軋輥工作溫度范圍：普通型：5100

加熱型：20220

輥與輥在正常工作時間：間隙范圍：（參考）中、后輥間隙：0.020.25毫米

中、前輥間隙：0.010.25毫米

擋板的峰角嚴禁碰傷，調整時與軋輥面接觸壓力要適當，如接觸不勻，有溢料現象，可對擋板圓弧面進行刮修。

工作原理

編輯

三輥研磨機工作原理：

通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦而達到研磨效果。三輥研磨機的輥筒材質為冷硬合金鑄鐵離心鑄造而成。 梁山新夫二手設備購銷部

維護保養

編輯

三輥研磨機維護保養：三輥機連續使用半年以后，建議進行一次大修，將各處的洗動部分加以拆洗，重新?lián)Q上潔凈的潤滑油，并仔細檢查油路的暢通情況，在拆洗中發現問題時應及時修復。在使用時發現輥筒變形，必須停止使用，重新修磨。輥筒修磨次數過多，輥筒直徑小于要求以后，會產生傳動齒輪頂緊而輥筒相互之間留有縫隙的現象，此時齒輪必須修正。

出料刀片的鋒口在安裝前應仔細修正，精研光滑，不允許留有灑刺和裂口，刀片用短以后，可以擰松沉頭螺釘，向外移出再用。
