檢查井俗稱“

窨井

”，一般設在

排水管

道交匯處、轉彎處、管徑或坡度改變出、跌水處以及直線管段上每隔一定距離處，是便于定期檢查、清潔和疏通管道的排水附屬構筑物。其中關鍵的井座部分采用一次性注塑成型，以變徑接頭、可變角接頭及密封圈等配件來達到改變管徑及角度的

連接

解釋

塑料檢查井

的井座部分大多采用的是一次性注塑成型，以異徑接頭、變角接頭和橡膠密封圈等配件來達到改變管徑及角度的連接。塑料檢查井配套開發了井蓋、井筒和相關配件，路面載荷通過井蓋、井座作用于檢查井周圍，避免了路面載荷對檢查井的破壞。井座具有上下浮動的功能，可主動適應路面的高低變化，同時井筒采用專用井筒，可根據現場埋設深度截取相應長度，靈活方便。井筒、進(出)水管道與井座的連接采用橡膠密封圈柔性承插式連接或者是熱收縮套連接，可適應小范圍內的角度變化，施工方便快捷，密封性能好、防滲漏，有效防止對地下水的二次污染，是一種環保節能建材。

塑料檢查井可分為建筑小區排水用塑料檢查井和市政排水用塑料檢查井。

構成

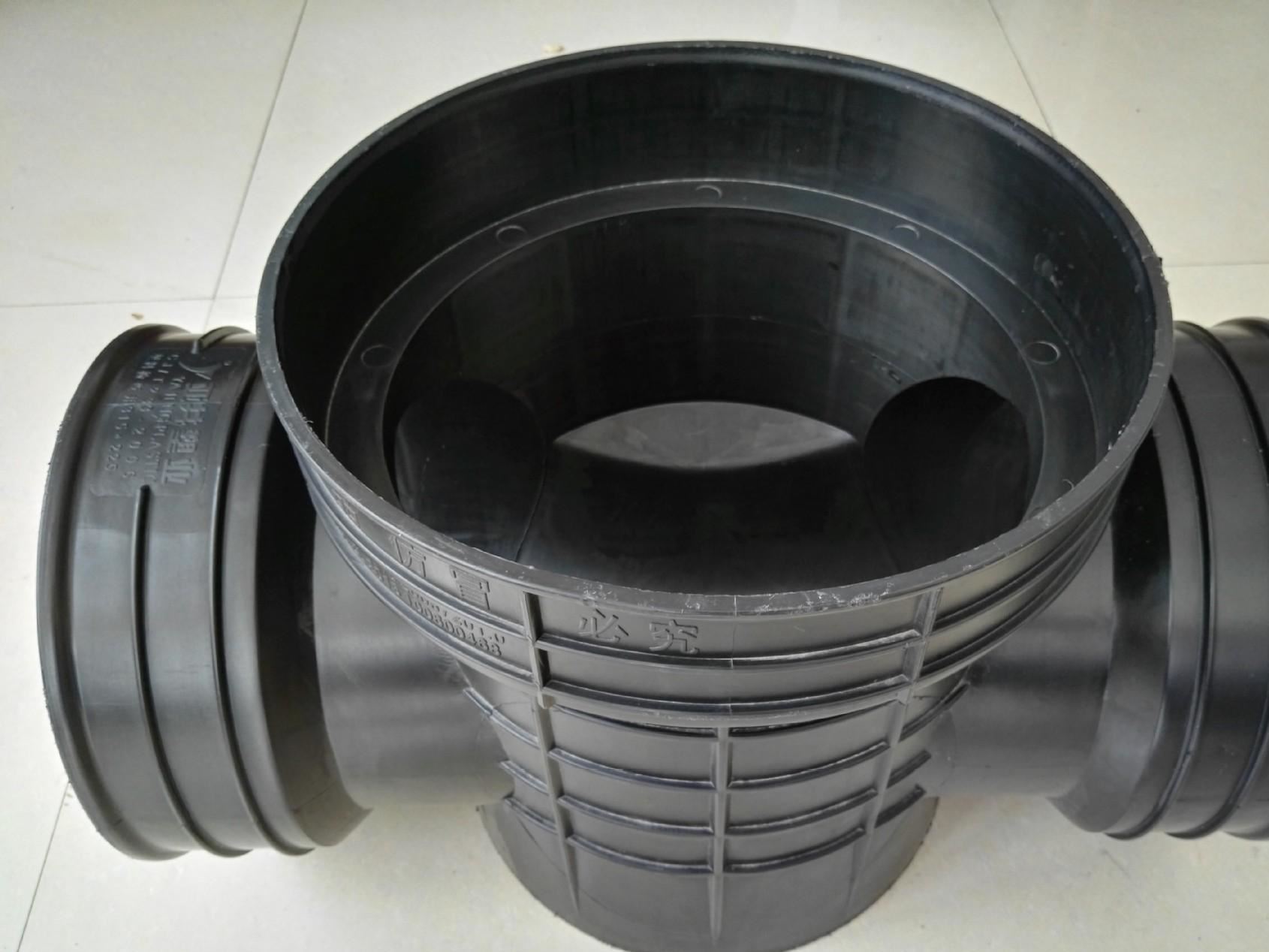

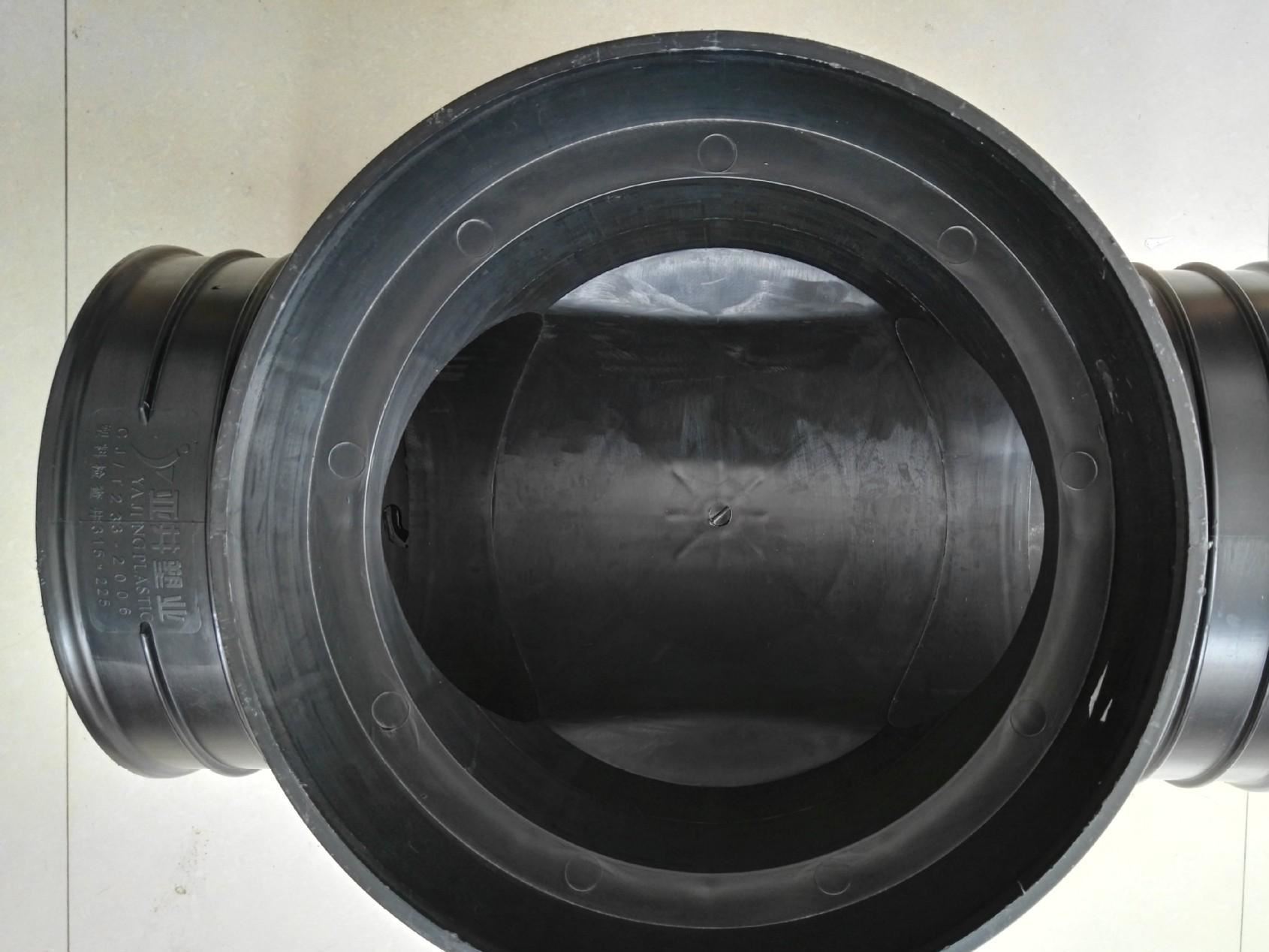

塑料檢查井

由井座、井筒、井蓋和塑料檢查井零配件組成。檢查井井筒可采用埋地排水管材，如PVC-U雙層軸向中空管、HDPE中空纏繞管等。

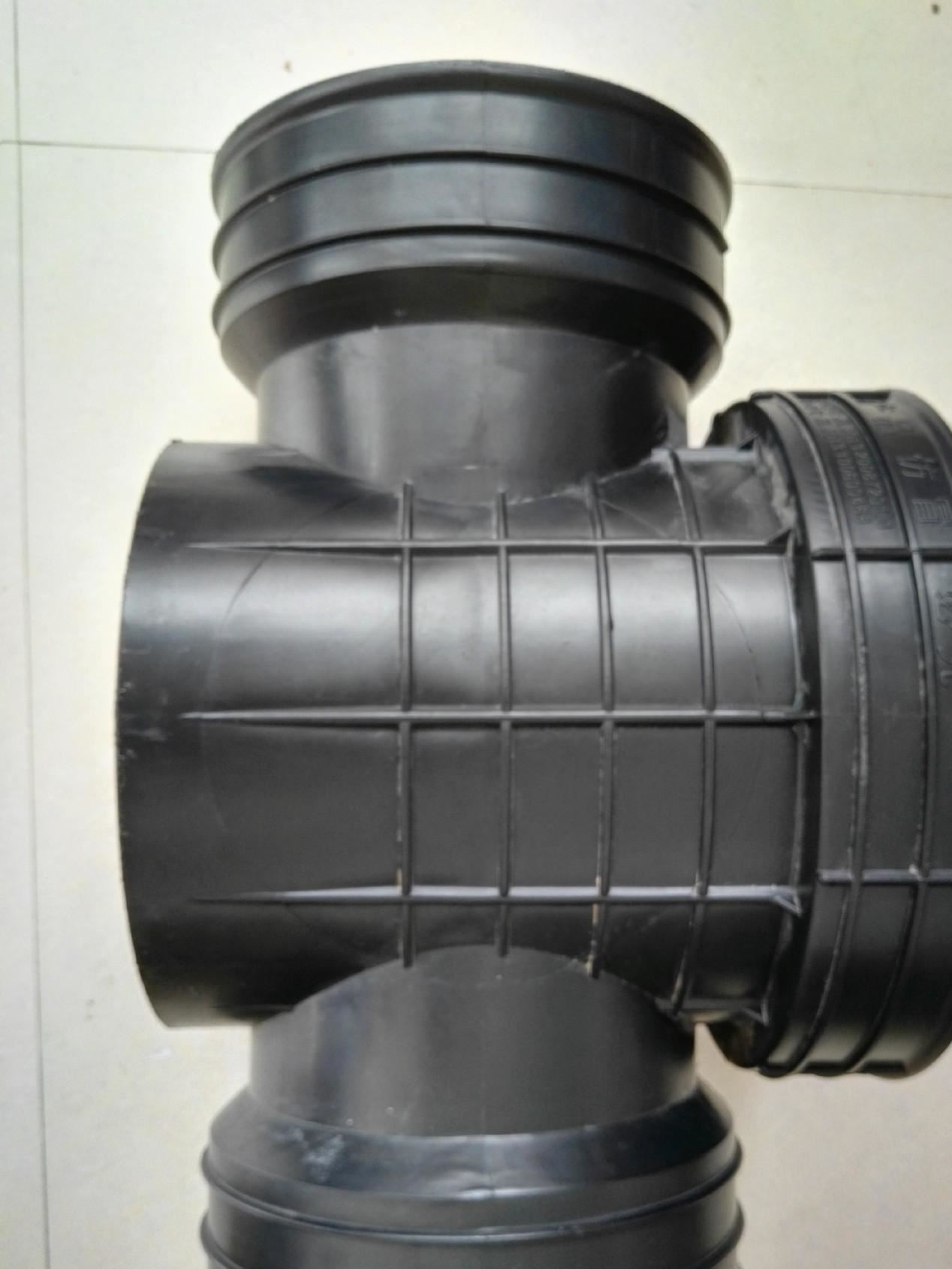

根據接管數和角度不同有起始井座、直通井座、三通井座、四通井座、90度彎頭井座等。為了適應各種排水狀況，塑料檢查井同時配套有內外徑轉換接頭、馬鞍接頭、變徑接頭、匯合接頭、變角接頭等與之配套的塑料檢查井零配件。這些零配件和井座共同用來保障整個排水系統的流通性和密封性。

檢查井井蓋可采用鑄鐵檢查井蓋、復合材料檢查井蓋、鋼纖混凝土檢查井蓋。質量符合現行建筑小區排水用塑料檢查井CJ/T233-2006的要求。顏色為白色或灰色，井筒內外壁應光滑、平整表面不應有氣泡、裂口、凹陷、色澤不均勻及分解變色線。塑料井筒井座在15KN靜載載荷壓力下無開裂、裂縫。

塑料檢查井適用的范圍

1)建筑小區(居住區、公共建筑區、廠區等)、城鄉市政、工業園區、舊城改造等范圍內埋地塑料排水管道外徑不大于1200mm、埋設深度不大于8m的塑料排水檢查井工程的設計、施工和維護保養。

2)一般土質、軟土土質、季節性凍土土質和濕陷性黃土土質條件下的塑料排水檢查井施工。

3)抗震設防裂度為9度及9度以下的地區。

4)一般車道的地面荷載按汽車總重15t(后輪壓5t);消防車道的地面荷載按汽車總重30t(后輪壓6t)設計。

5)地下水位按地面下不高于1.0m設計。

井徑系列

井筒直徑與排水管道的管徑覆土匹配表 單位:mm

排水管道

井筒直徑

管徑(mm)(DN)

管頂覆土深度(m)

1.0

2.0

2.5

3.0

3.5

4.0

6.0

注:井筒直徑(mm)(DN)= 檢查井井徑
