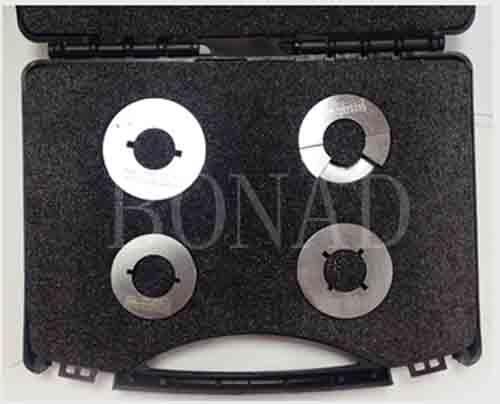

B22（d）燈頭量規分類：
序號 量規類型 量規名稱 標準圖號
1 B22(d)燈頭 通規 7006-11-8
2 B22(d)燈頭 止規 7006-10-8
3 B22(d)燈頭 插入規 7006-4A-2
4 B22(d)燈頭 夾持規 7006-4B-1
5 B22d燈頭 接受性能規(驗收規） 7006-3-1
6 B22(d)燈頭 扭力測試量規 IEC60968Fig3
7 B22d-3燈頭 通規 B22d-3(90/135)25*26
使用方法：
（1）B22d插入性量規(7006-4A-2)
目的：用來檢驗成品燈上B22d燈頭對燈座的插入性能尺寸。
使用方法：不用過度的力應能將燈頭插入量規，直至使燈頭的銷針完全通過量規的狹槽。
（2）B22d夾持規(7006-4B-1)
目的：用來檢驗成品燈上的燈頭在燈座中牢固性的有關尺寸。
使用方法：a)將成品燈上的燈頭從X面插入量規，直至燈頭的銷釘通過狹槽Q。
b)然后將燈頭轉動90°，使其一個銷釘進入銷釘的校正狹槽。
c)接著用輕微的拉力不能使該銷釘通過Y面。
d)該檢驗應進行兩次，使燈旋轉180°，從而對每個銷釘進行檢驗。
（3）B22d驗收規(7006-3-1)
目的：用來檢驗B22d燈頭的自動穿線的適用性。
使用方法：燈頭如果能平穩地插入量規，直至其觸片接觸到量規的Y面，則該燈頭為合格。
（4）B22d通規(7006-11-8)
目的：用來檢驗成品燈上B22d燈頭的尺寸Amax,Nmin,D1min和D1max以及銷釘的徑向位置
使用方法：a)將燈頭插入量規，直至其銷釘通過狹槽Q。
b)然后將燈頭轉動一微小的角度，并將其按壓，從而使其銷釘與S面緊密接觸。
c)在此位置上形成接觸的面不應低于X面，也不應凸出于Z面。
（5）B22d止規(7006-10-8)
目的：用來分別檢驗成品燈上B22d燈頭的尺寸Amin
使用方法：如果量規僅靠其自身的重量不能套進成品燈的燈頭上，則該燈頭應視為合格。
