高壓電力設備非接觸智能預警系統

為貫徹“安全、預防為主、綜合治理”的安全生產方針落在電力通信工程施工作業中人的安全、設備的安全、線路的安全，做到以人為本、主抓預防。電力、通信、油田、礦山工程中經常使用到大型機械，高空作業車、高空作業平臺、車載埋桿綜合作業車、起重機械（輪式、履帶，隨車吊等）、吊塔、吊車、泵車、消防車、座位車等設備，這些機械設備在電力高壓線、高壓變電站等環境中施工作業，危險度極高，極易造成觸電事故，稍有不慎就會造成機毀人亡。因?yàn)檫@些設備一般臂展較長（高），設備操作手注意力、判斷力、視力范圍、風力風向、設備運動的慣性等等，這些因素中只要有一點出現意外，極有可能造成設備與高壓電纜（設備）相碰，形成觸電事故。南京咨軟信息技術有限公司和國家電業部門合作，研發出了新型高壓電力設備防觸電預警系統。本系統是為了防止大型機械設備在高壓電力作業時觸電事故發生的防觸電智能預警裝置。(時安達防觸電智能預警系統軟件V2.0)

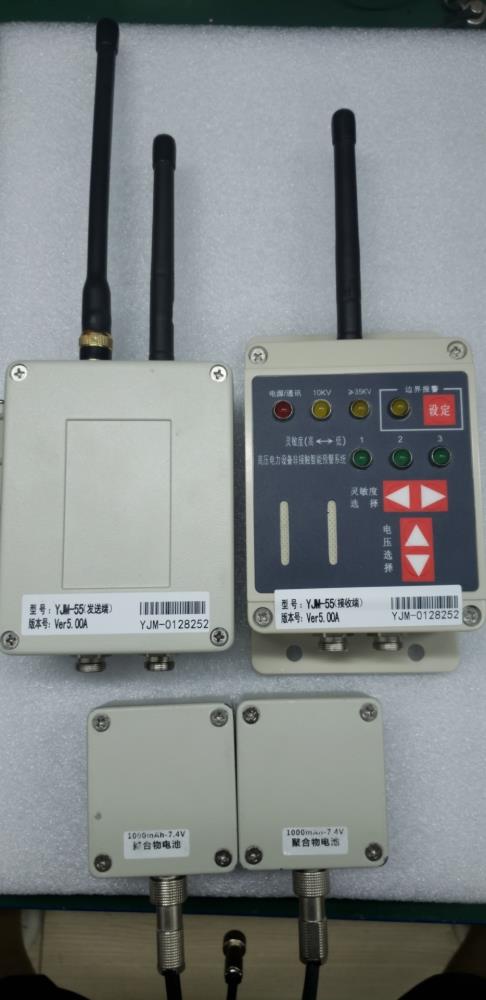

高壓電力設備非接觸智能預警系統（以下簡稱預警系統）是根據大型機械需求定制開發的一種適合大型機械的非接觸智能報警系統，此預警系統分為兩個模塊，發送模塊及接收模塊，無線方式無障礙的情況下通訊距離可達200M, 可以滿足距離的需求。發送模塊、接收端采用本地供電或電池供電。（可定制）

工作原理：

預警系統將接收到的監測信號進行前端分析處理，取出50HZ工頻信號，經過數字濾波排除干擾信號，分析其信號強度，當達到預設值時發出無線報警信號給接收端，接收端在接收到該信號后報警，提示用戶設備已接近強電，請注意危險, 預警系統只對220V以上工頻50HZ-60HZ的電壓預警，電路通過數字濾波抗干擾，穩定可靠，特別注意：近電感應報警器不對直流、高頻、靜電預警，由于架空單線周圍電場穩定檢測靈敏度高， 因該設備主要用于檢測室外架空線，檢測的電壓可根據需要在生產設備時在一定限度內加以調節。增加GPS定位控制，全電壓隨定，不同的距離自控，可視頻的無死角擴視。

性能指標：

·         發送端報警距離

報警距離與強電的電壓有一定關系，電壓越高其產生的工頻電場強度較大，通過對其采用不同的處理網絡，設定不同的電壓的等級，可按照國家電網相關距離設定,安裝時注意天線的角度、方向，是否有屏蔽物等。

·         支持電壓等級

目前支持的電壓等級為10KV、35KV、110KV、220KV及可定制電壓等級。

·         輸出

輸出一路無源常開觸點。以后可增CAN總線，485接口支持MODBUS協議。

檢測論證：

經電力試驗研究院檢測：該高壓電力設備非接觸智能預警系統的動作，特性測試結果表明，預警系統能夠可靠報警，符合測試標準。

經濟效果：

若發生一次碰高壓線的事故，按照國家規定大約需要損失40萬元左右和不可估量的停電損失。通過使用本系統，避免了因野蠻施工和違章作業而造成的碰觸高壓帶電設備，發生惡性事故，是一種有效的預控手段，保證了操作者能夠在安全范圍內從事作業，維護了電網的安全穩定運行。同時，通過高壓電力設備非接觸智能預警系統的工作平臺，規范了安全措施，提升了工作效率，創造了經濟價值和社會效益。
