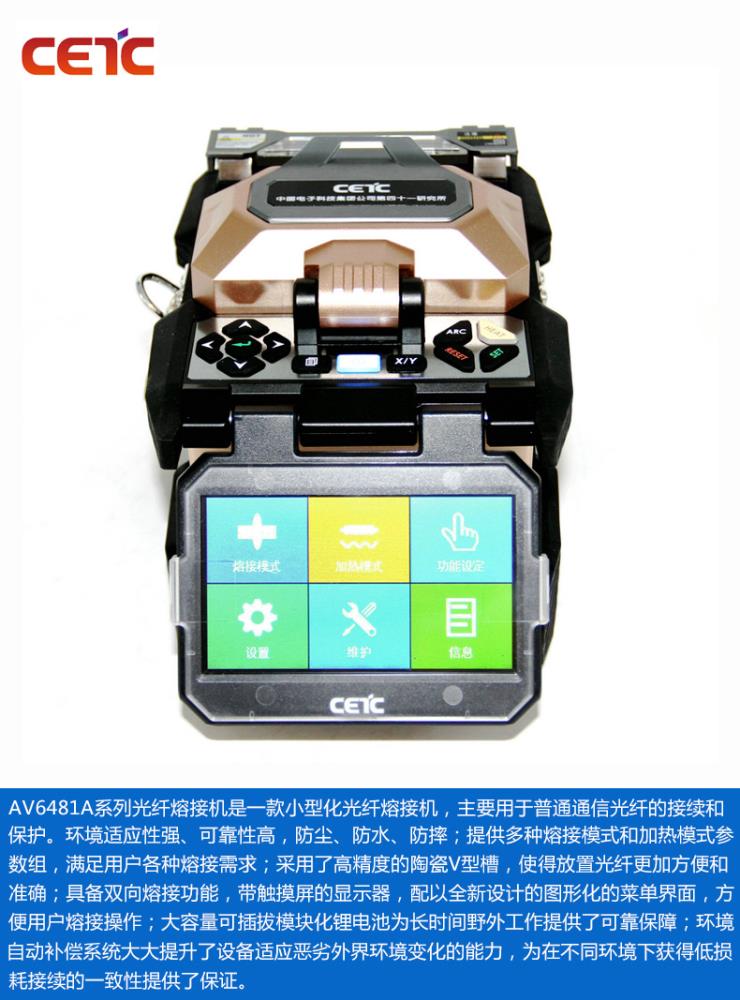

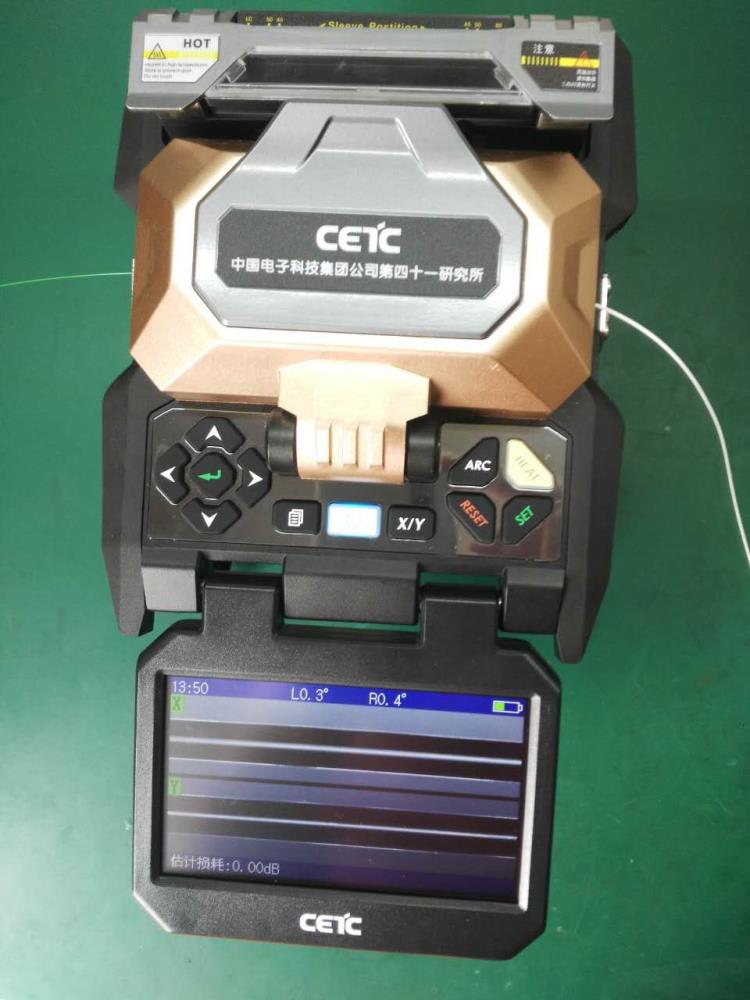

41所AV6481光纖熔接機產品概述

AV6481采用高性能工業級CPU+FPGA架構，應用全新高清光纖顯微鏡，全部采用進口高速電機，大量應用鎂鋁合金材料，與明星產品AV6471相比，AV6481系列產品重量減輕37%，體積減小48%，速度提升50%，損耗降低57%，環境適應性提高80%，可靠性（MTBF）提高200%，為用戶帶來全新的熔接體驗。

41所AV6481光纖熔接機產品特點
精確纖芯對準，超低光纖熔接損耗
7s快速熔接、18s高效加熱
320倍圖像放大、5mm超短切割長度光纖熔接
300組熔接模式、100組加熱模式
10000組熔接記錄、64幅圖像存儲
陶瓷壓腳、陶瓷V型槽、多合一夾具
雙向熔接，自動熔接，智能熱縮
USB和SD卡接口，U盤自動軟件升級
內置模塊化鋰電池，熔接和加熱循環至少220次

41所AV6481光纖熔接機技術參數
對準方式 精確纖芯對準、精確包層對準
適用光纖 符合ITU-T G.651~653; ITU-T G.655;ITU-T G.657規定的普通光纖、皮線和跳線
光纖直徑 包層：80~150um，涂覆層：0.1~3mm
切割長度 5~16mm（被覆光纖直徑≤250um）;10mm（被覆光纖直徑：0.25~3mm）
熔接損耗 0.02dB（SMF/BIF）;0.01dB（MMF）;0.04dB（DSF）;0.04dB（NZDSF）
回波損耗 優于60dB
熔接時間 7s
加熱時間 18s
拉力測試 1.96~2.25N
熱縮套管 60mm、40mm和一系列熱縮套管
圖像顯示 高性能4.3英寸液晶屏
放大倍數 320倍/88倍
熔接記錄 10000組
電池容量 11.1V，6400mAh，熔接和加熱循環典型值220次
電池壽命 循環充電次數達300~500次，客戶自己可更換
電極壽命 典型值4000次，客戶自己可更換
施工照明 內置高亮度，寬范圍照明燈
工作環境 溫度：-10~50℃;濕度：0~95%RH; 海拔：0~6000m
操作界面 GUI圖形化用戶操作界面
外部電源 AC:100~240V,60Hz,0~1.5A;DC:10~15V
外部接口 USB/SD
外形尺寸 120mm（寬）×130mm（高）×154mm（深）（不含橡膠防震墊）
重量 1.59kg（主機），0.37kg（電池）

          41所AV6481光纖熔接機配件
序號 名稱 數量
1 光纖熔接機主機 1臺
2 光纖切割刀 1臺
3 米勒鉗 1把
4 交流電源線 1根
5 交流電源適配器 1個
6 備用電極 1對
7 冷卻托盤 1個
8 清潔套裝 1套
9 產品使用說明書 1本
10 多功能攜帶箱 1個
