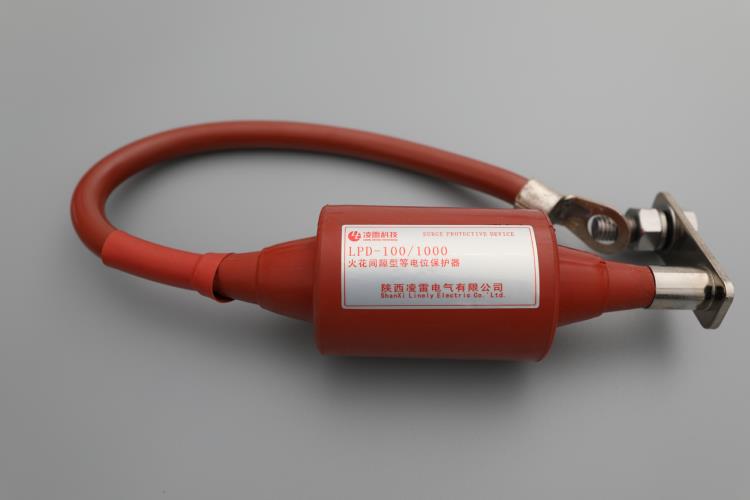

火花間隙

1、采用密封充氣間隙；

2、采用環氧樹脂、玻璃布筒、硅橡膠一體硫化工藝，IP68防護；

3、可防護直擊雷和感應雷，為性能優越的防雷產品。

管道絕緣接頭保護

 管道雷擊風險

1. 地面的管道處于空曠區域，容易受雷擊直接擊中；

2. 與高壓線路平行的管道，在高壓線的避雷線遭受雷電擊中，會通過接地線將雷電流泄放入地，從而將埋地管道發的電位抬高

3. 管道附件的雷擊，會因?yàn)楣艿缹儆陂L導體而在管道上感應出過電壓，IEC標準已監測到的感應雷電流會達到40KA

保護作用

將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損失。該產品遇雷電后的導通電壓為50V，遠小于絕緣接頭的電壓耐受值。該產品可耐受直擊雷20次，可耐受感應雷1000次

儲蓄罐絕緣接頭保護

1. 保護儲罐絕緣接頭

儲罐在遭受直擊雷和感應雷時，雷電流會通過與儲罐連接的輸油管道分流而受阻于絕緣接頭，雷電流的電壓值遠高于絕緣接頭的電壓耐受值，從而雷電流擊穿絕緣接頭，使絕緣接頭失去絕緣作用。將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損失。

2保護儲罐接地

因?yàn)閮迌?nèi)外壁實施了陰極保護，導致儲罐的接地成為陰極保護的一個電流故障點。因?yàn)榻拥伢w一般使用鍍鋅材料的原因，在最初使用時接地對陰極保護的影響很小，但隨著接地材料在地下使用的原因，鍍鋅會在一兩年內損耗掉，從而導致陰極保護電流流失，影響陰極保護系統的正常運行

將火花間隙型等電位連接器串聯在接地線之間，正常情況下，該產品處于完全絕緣的狀態，儲罐的陰極保護電流不會通過接地線流失。在遭受雷擊時，該產品瞬間導通，將雷電流通過接地線泄放入地。

同類產品比較

鋅接地電池

1. 施工難度大，接地電阻無法保證

2. 隨著使用時間的增長，保護效果越來越弱

3. 存在將管道電流泄放入地以及將管道保護電位拉低的隱患避雷器。

4. 雷電通流能力太低，只有5 KA而普通的感應雷已達到20kA，直擊雷更達到100kA，避雷器起根本不能滿足管道的防雷要求。

5. 雷電通過后，殘壓高，接近絕緣接頭的耐壓，多次雷擊沖擊，也會使絕緣接頭損壞：

6. 避雷器采用氧化鋅的結構，氧化鋅容易吸潮，不能埋地使用。

火花間隙型等電位連接器優點

1. 導通電壓高，不影響絕緣接頭的例行監測

2. 殘壓低，遠低于絕緣接頭的電壓耐受值

密封性，防爆性好，可直接埋地使用，而不需要裝入防爆箱

兩電極之間的距離大小決定了該火花間隙的工作電壓。火花間隙型防雷器是由兩片或更多的電極片串聯在一起組成的。電極是由不燃性材料（例如石墨、鎢鋼）構成。如果火花間隙點火，空氣被擊穿，兩電極之間的電壓由擊穿電壓迅速下降，直到電極之間維持很小的電壓。

優點：通流能力大、殘壓低；缺點：有續流，不能用于電壓超過250V系統。

絕緣接頭用火花間隙的原理為把一對相互隔開的電極，封裝在玻璃或陶瓷管內，充以一定壓力的惰性氣體。放電電壓的高低，在電極形狀確定后，決定于極間距離與管內氣體壓力的乘積。一旦兩端超過點火電壓時，放電管便立即點火放電

絕緣接頭防雷目的

絕緣接頭耐壓一般為2500V~3500V，超過此電壓絕緣接頭會擊穿損壞。

我們通過對絕緣接頭局部放電進行實驗測試，絕緣接頭兩端電壓在超過3500V時，局部放電量急劇增大。

一般雷電電壓為40000V~200000V，遠大于絕緣接頭絕緣耐壓值，所以絕緣接頭的防雷目的主要為保護絕緣接頭不被雷電過電壓擊穿，損壞，從而導致絕緣接頭短路失效。

火花間隙參數

1、標稱放電電流（In）：100kA（8/20μs）；

2、放電電流（Imax）：200kA（8/20μs）；

3、沖擊電流（Iimp）：50kA（10/350μs）；

4、保護水平（殘壓）：沖擊導通后電壓50V；

5、持續工作電壓（Up）：直流1500V、交流1000V、沖擊2200V；

6、泄露電流：無泄露電流。

火花間隙判斷和合格范圍

火花間隙判斷

A導通電壓為750V，合格范圍為600V-900V；

A、B、導通電壓為1500V，合格范圍為1200-1800V；

C、泄漏電流為0μA；

D、儀器顯示產品種類為GDT；

滿足以上要求，判斷為火花間隙產品。

導通電壓不在合格范圍內，判定火花間隙已損壞，需更換
