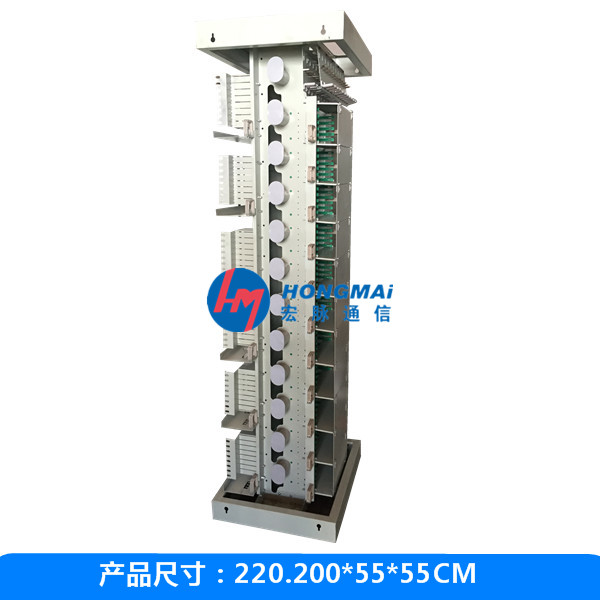

288芯432芯576芯720芯OMDF光纖總配線架室內開放式三網合一配線柜

簡介

編輯

眾所周知，隨著電信產業的高速發展，在線運行的MDF已達數億之多。尤其是農村端局的外線電纜周圍的環境相對復雜，因而電纜線路上經常會出現各種外來危險，其中以電力線碰觸帶來的后果最為嚴重。若發生MDF火災事故，不但損壞和報廢了大量的通信設備，而且可能造成通信線纜損壞，造成通信安全的極大隱患。為保障通信運行安全，通信系統一般采用二級防護，即總配線架的一級防護和程控交換機的二級防護。但是防護的核心重任依然由總配線架來完成，因此總配線架的安全防護成為交換機安全的第一道關口

詳細介紹

編輯

1 總配線架的簡介

總配線架即一側連接交換機外線，另一側連接交換機人口和出口的內部電纜布線的配線架。英文簡寫MDF，全稱Main Distribution Frame 總配線架是管理子系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架?？偱渚€架適用于與大容量電話交換設備配套使用，用以接續內、外線路。一般還具有配線、測試和保護局內設備及人身安全的作用。雙面機架采用特殊鋁型材做材料，安裝方便，有機架式和機柜式兩種結構，便于擴容。單面機架融匯雙面機架的優點，節約機房空間，全部操作均在正面進行，避免長跳線過多、混亂不堪的情況，使維護更簡單。全模塊結構，配置安裝靈活方便?？偱渚€架由機架、保安接線排、測試接線排、保安單元及其它附件組成。具有良好的保護功能，防止因雷電和其它原因產生的過電流、過電壓對通信設備和機房的人員造成危害。所有塑料均采用阻燃工程塑料。接觸表面采用鍍金、銀、鎳工藝和防腐處理。四級告警：單元、排、列告警和總告警(聲、光)。機架具有可靠的接地系統。

2 MDF總配線架工作原理

MDF總配線架是潞安通信公司測量室主要設備之一，所有外線均接至總配線架，再由總配線架接至相關的機械設備上。外線電纜是不能直接與交換機相連的，其間必須經過一種交接設備，這就是總配線架。

總配線架的基本功能如下：

1) 具有配線功能，通過跳線可將任一內線連接到任一外線上。

2) 具有防護裝置，它和外線上的、交換機內的防護設施一起構成一個防護系統，防止由外線進入的過電壓、過電流對局內的設備和操作人員造成

損壞和傷害。

3) 具有對內外線進行測試的位置。

4) 具有告警功能，告警時發出可聞、可見信號，能及時發現動作的保安單元。MDF總配線架作為交換機防護的保護裝置，在防雷電過電壓、防工頻感應過電壓和工頻接觸過電流方面發揮了重要作用。但也有其明顯的薄弱環節

之特點。由于國內MDF廠家眾多，技術水平有高有低；相應的在各通信局站使用的配線架保安排及保安單元種類繁多，質量參差不齊，一些產品的安裝使用對通信局站形成了火災隱患，強電入侵導致MDF總配線架起火燃燒的事故經常發生，可以這樣認為，MDF總配線架的安全隱患，已嚴重威脅了通信運行安全。MDF總配線架的不安全因素就是火災隱患，而火災的直接來源就是強電入侵以及隨之帶來的高溫高熱從而導致保安單元、保安接線排或外線電纜起火。既然強電入侵主要是由于高壓電力線路與市話電纜搭碰而產生的。通常來說，MDF在強電入侵時其過流保護首先動作，將入侵電流限制在很低水平之下。此事如果入侵電壓大于190 V，MDF總配線

架的保安單元其過壓器件(固體半導體管、氣體放電管)保護就會啟動，由于過壓保護動作時會釋放一定的熱量，在彈力的作用下，保安單元在一定時間內失效保護動作，將強電入侵直接短路下地，同時啟動告警裝置，提醒維護人員更換保安單元。如果人侵電流大于一定值后，保安單元開路，從而確保程控交換機的安全。

3 MDF總配線架狀況分析

保安單元是插在保安接線排上的防止人身和設備遭受過電壓、過電流傷害的一種防護裝置，是總配線架上的重要部件。根據國際標準“CCIqTK．20建議”和我國線路環境實際情況，安裝在總配線架上的保安單元必須具有三項功能，即防雷擊、防強電感應、和防交流市電功能。特別對于過電壓、過電流二次防護能力較差的程控交換機保安單元的一級防護功能顯得更為重要。

1) 雷電沖擊：是指雷電沖擊所產生的浪涌電壓它有瞬問發生及瞬間完成的特點，有的電壓高達

幾萬伏、幾千伏不等，就看發生的遠近而異。

2) 強電感應：當電纜經過某些特殊的地方，如電氣化鐵路或變電站或發電廠等，有時因為電磁場的原因而產生感生電流。根據感應電流的距離有長線感應、短線感應之分，一般可概括如下：長線感應有電壓大、電流相應較小的特點；短線感應有電壓大電流也大的特點。

3) 電力線碰觸：在電纜架設方面，我國的實際情況是電話電纜與市電電纜或電車電纜在空中并行或縱橫交錯架設，由于風吹雨打日曬及雷擊、動物損傷、電纜年久老化等問題，所以電力線搭碰還是比較常發生。

以上三種情況，嚴重的會引起明火燃燒、燒壞配線架模塊或交換機的用戶電路板。MDF保安單元可以將外電入侵保護下地，從而能夠起到一定的保護作用和報警功能，這里簡要分析如下。

3．1 短路保護方式

MDF設計基本思想是將侵入的過電壓過電流短路下地。

3．2 MDF總配線架的各級接地

保安單元插入在保安接線排上，當通信線路受強電侵襲出現高電壓、潛電流、大電流等情況時，起到保護作用。保安接線排未插入保安單元時，內、外線處于斷開狀態，插上保安單元后，內外線路接通。當保安單元插入保安接線排后，保安單元的接地插腳穿過保安接線排的接地孔與接地條相連接，每個保安接線排的接地條與接地的架體連接在一起，組成了整個配線架的接地系統。
