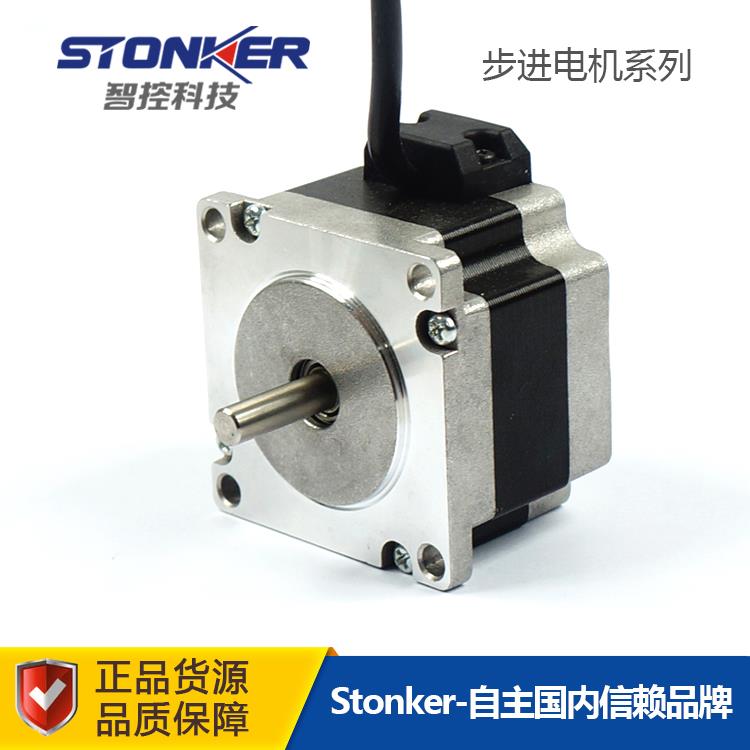

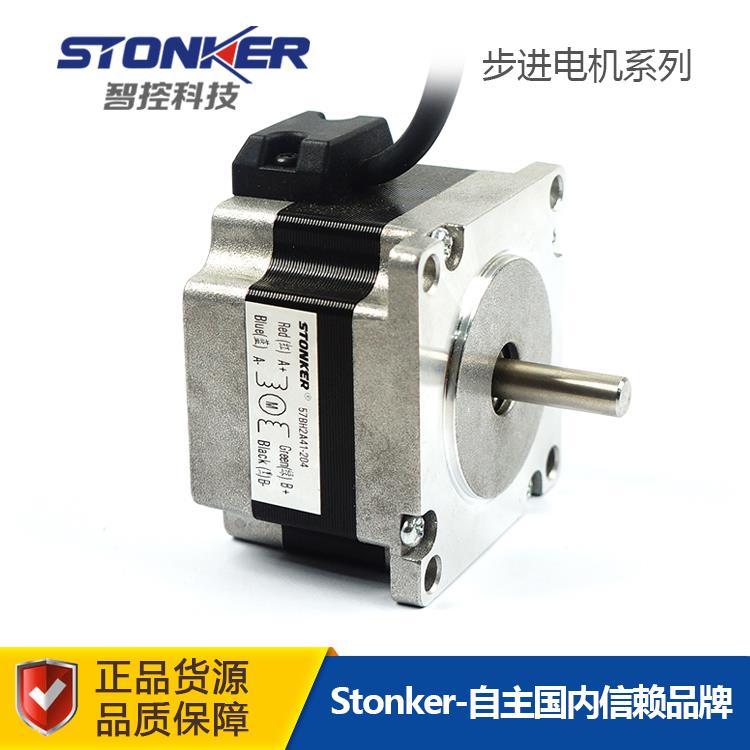

深圳stonker57混合式步進電機57BH2A41-204

stonker智控57兩相步進電機57BH2A41-204是一款混合式步進電機，由兩相驅動器驅動，產品安裝法蘭尺寸57mm，步距角1.8°，角度誤差:±0.09°，采用冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區;

stonker智控57兩相步進電機57BH2A41-204廣泛應用于打印機、打字機、復印機和傳真機等辦公自動化設備，機械、紡織、化工，輕工、包裝、、電子、醫療器械、激光、雕刻、數控、舞臺燈光等行業的自動化控制系統。

stonker智控57兩相步進電機57BH2A41-204型號參數：

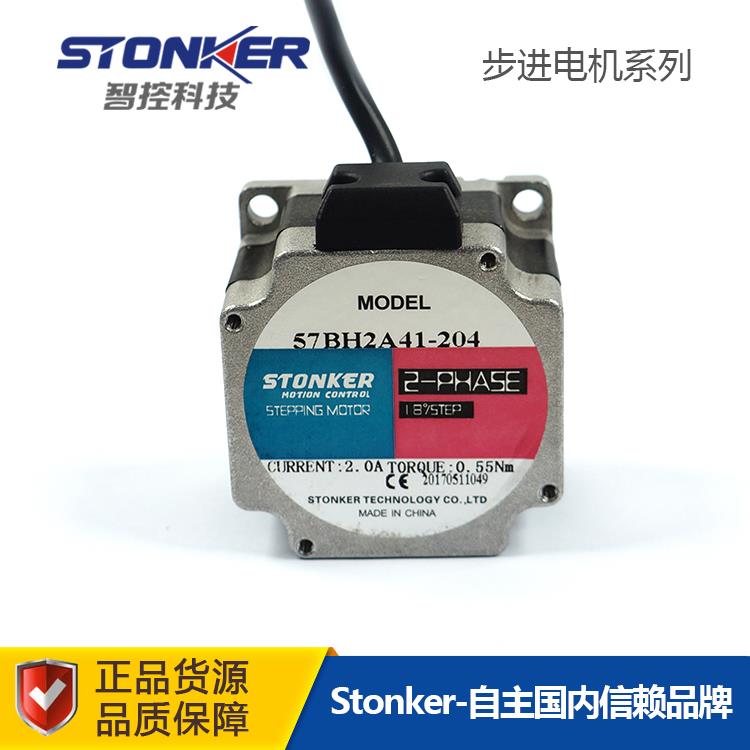

型號：57BH2A41-204

步距角：1.8°

電流：2.0A

電阻：1.2Ω

電感：2.5mH

力矩：0.025Nm

傳動慣量：150g.cm2

引線數：4

重量：0.47kg

軸徑：6.35mm

驅動電壓：12V/24V

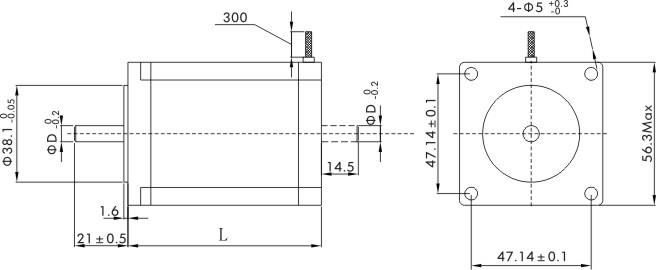

尺寸：56.3mm*56.3mm*41mm

步進電機型號，價格不一，在選擇步進電機時可以參考以下步進電機選型方法及原則：

1、步進角的選擇

電機的步距角取決于負載精度的要求，將負載的小分辨率（當量）換算到電機軸上，每個當量電機應走角度（包括減速機配合使用的小角度）。電機的步進角應等于或小于此角度。市場上步進電機的步距角一般有0.36度/0.72度（五相電機）、0.9度/1.8度（二相電機）、1.2度 （三相電機）等。

2、靜力矩的選擇

步進電機的動態力矩一下子很難確定，我們往往先確定電機的靜力矩。靜力矩選擇的依據是電機工作的負載，而負載可分為慣性負載和摩擦負載二種。單一的慣性負載和單一的摩擦負載是不存在的。直接起動時（一般由低速）時二種負載均要考慮，加速起動時主要考慮慣性負載，恒速運行進只要考慮摩擦負載。一般情況下，靜力矩應為摩擦負載的2-3倍以內為佳，靜力矩一旦選定，電機的機座及長度便能確定下來（幾何尺寸）。

3、電流的選擇

靜力矩一樣的電機，由于電流參數不同，其運行特性差別很大，可依據矩頻特性曲線圖，判斷電機的電流。

步進電機選型的時候，電機的尺寸安裝等方面的注意事項：

1、同樣法蘭的步進電機，其軸徑和軸長等可能不同，應認真查看這些參數；

2、不同法蘭的電機,可能在力矩方面一致,但電機長短和軸等會有變化,應根據實際情況選擇；

3、至于線長等比較容易解決的問題,可與廠家銷售人員進行協商；

4、步進電機應用于低速場合---每分鐘轉速不超過1000轉，（0.9度時6666PPS)適合在1000-3000PPS(0.9度）間使用，可通過減速裝置使其在此間工作，此時電機工作效率高，噪音低；

5、步進電機不易不使用整步狀態，整步狀態時振動大；

6、由于歷史原因，只有標稱為12V電壓的電機使用12V外，其他電機的電壓值不是驅動電壓伏值 ，可根據驅動器選擇驅動電壓（建議：57BYG采用直流24V-36V，86BYG采用直流50V,110BYG采用高于直流80V），當然12伏的電壓除12V恒壓驅動外也可以采用其他驅動電源， 不過要考慮溫升；

7、轉動慣量大的負載應選擇大機座號電機；

8、電機在較高速或大慣量負載時，一般不在工作速度起動，而采用逐漸升頻提速，一電機不失步，二可以減少噪音同時可以提高停止的定位精度；

9、高精度時，應通過機械減速、提高電機速度,或采用高細分數的驅動器來解決，也可以采用5相電機，不過其整個系統的價格較貴，生產廠家少，其被淘汰的說法是外行話；

10、電機不應在振動區內工作，如若必須可通過改變電壓、電流或加一些阻尼的解決；

11、電機在600PPS（0.9度）以下工作，應采用小電流、大電感、低電壓來驅動；

12、應遵循先選電機后選驅動的原則。

后再補充一點就是步進電機選型是很復雜的一件事情，步進電機選型要適當，建議直接聯系我們的銷售業務人員。

智控stonker兩相步進電機型號大全：

20步進電機型號：20BH2A28-064、20BH2A34-064、20BH2A40-064

28步進電機型號：28BH2A28-064、28BH2A41-064、28BH2A50-064

39步進電機型號：39BH2A26-064、39BH2A34-064、39BH2A40-124

42步進電機型號：42BH2A28-064、42BH2A38-104、42BH2A47-174、42BH2A58-174、42BH2A58-234

57步進電機型號：57BH2A41-204、57BH2A56-304、57BH2A76-304、57BH2A100-304、57BH2A112-304

86步進電機型號：86BH2A65-208、86BH2A80-308、86BH2A118-308、86BH2A156-308

110步進電機型號：110BH2A115-604、110BH2A150-604、110BH2A165-704

智控stonker三相步進電機型號大全：

57步進電機型號：57BH3A41-523、57BH3A54-563、57BH3A76-583、57BH3A102-583

86步進電機型號：86BH3A69-203、86BH3A97-203、86BH3A125-303

110步進電機型號：110BH3A125-504、110BH3A148-504、110BH3A182-504、110BH3A216-504

130步進電機型號：130BH3A216-404、110BH3A247-404、110BH3A311-404

智控stonker57兩相步進電機57BH2A41-204匹配步進電機驅動器VC-20806A型號參數：

型號：VC-20808A

相數：二相

輸入電壓：24-80V DC

輸出電流：0.9-3.0A

相細分:撥碼開關 8種選擇

脈沖頻率：15MHz

保護：過流、過壓、欠壓、短路、過溫

外形尺寸：106*65*30mm

重量：0.8KG

場合：避免粉塵、油污及腐蝕氣體

工作溫度：-20~80℃

工作濕度：40~90%

冷卻方式：自然冷卻和外部強制風冷
