工業濾水器

設備結構

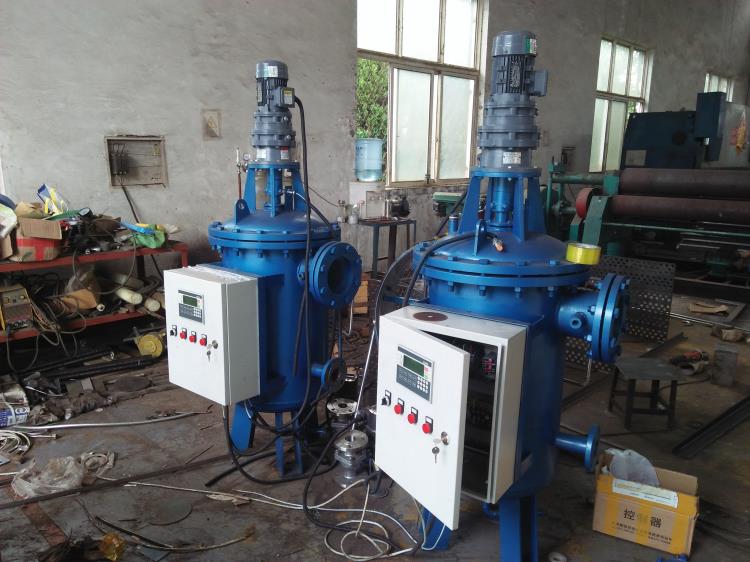

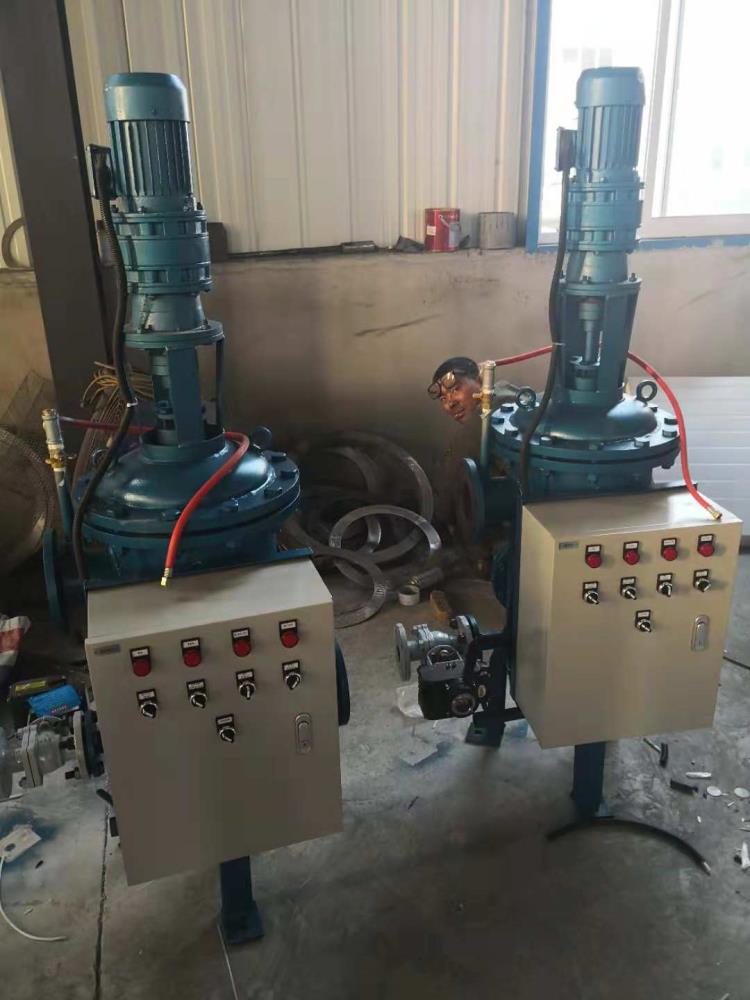

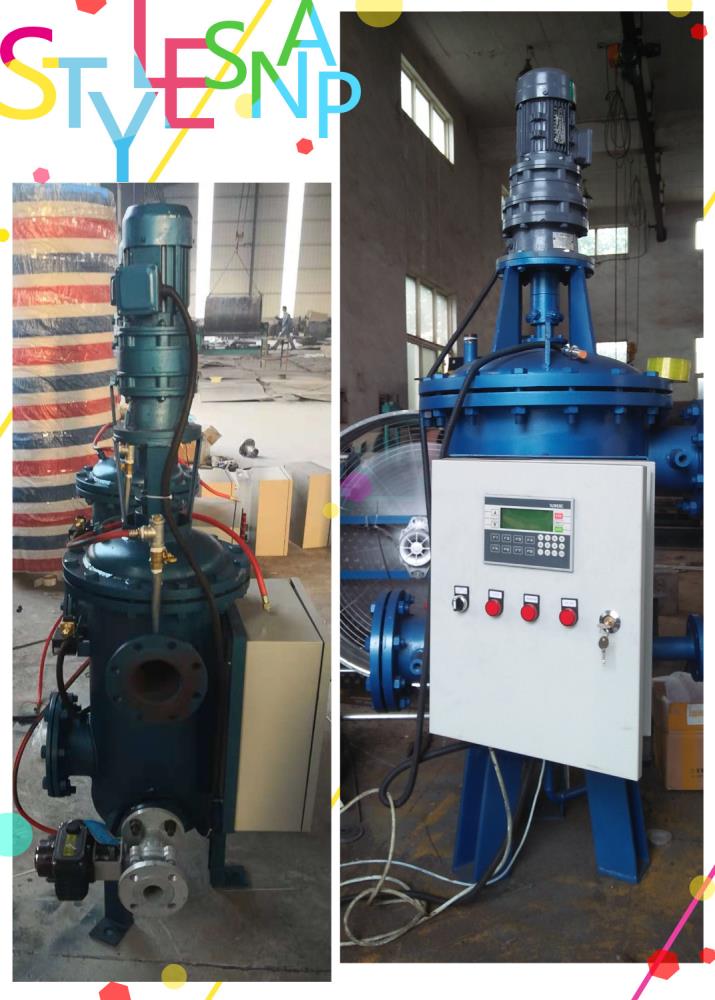

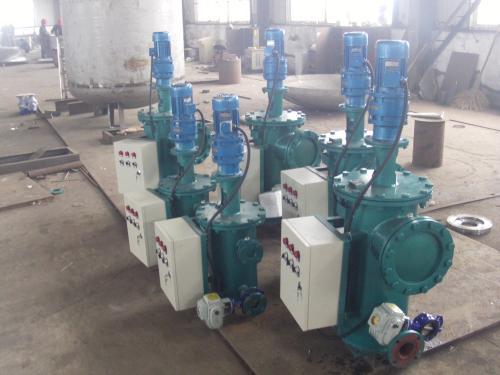

工業過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內 的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 后從出口送出。

用途

反沖式工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，主要適用于Dg1000mm以下的管道，從而可代替二次濾網，節約開支，并具有如下優點；

1:外型尺寸小，便于現場的布置和安裝。

2:網板材質及結構zuida限度提高水流的過流面積，有效減少濾網水阻，運行不發生卡、堵、塞現象,大大延長了濾網。

3:濾網采用3-6mm不銹鋼板整體沖壓成形，網芯應能承受150 kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕、不生銹、表面光潔、不結垢的特性。

4:通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污效果強、排污耗水量少。

5:濾水器進、出水口結構為上下分體式，不僅避免水壓直接沖擊濾網,也改變了傳統濾網過濾時因雜物遠離排污口,排污時需對幾個過濾室逐一清洗,往往會造成卡堵現象。

結構

濾水器分手動濾水器和電動濾水器結構由：轉動軸系、進出水口、支架殼體、網芯系、電動減速機 、排污口、電器柜等組成。

工作原理

手動工作過程:濾水器接入管道系統后，水由下部進水口進入濾水器，過濾雜物后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差值。當濾網的壓力表和出口壓力表水壓差增大到規定數值時（濾網精度直徑不同壓差不同,一般為0.15Mpa），打開排污閥投入工作，水流對附著在網芯內側壁面上的雜質污物反向沖洗，將附著物排出濾網，待內外壓差恢復到正常時關閉排污閥，從而完成過濾排污工作過程。

如用戶選型為自動濾水器，可選用壓差排污和定時排污。

1、壓差排污:當雜質聚積到一定數量時，利用冷卻水進出水管之間差壓信號來反沖洗排污，壓差變送器信號接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘3-6轉的轉速運轉,水流對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污管路和排污閥門排入冷卻水出水管中。

2、用戶如需要可設置排污時間性,在0-9999小時內設定清洗排污時間,讓電動減速機進行反轉使排污閥打開，依次進行反轉反沖洗排污。

3、根據需要和可能客戶可手動開啟排污按鈕,進行調控檢驗使用系統操作模式。

訂購旋轉反沖洗濾水器請提供以下參數：

1.過濾介質

2.進出水管接口管徑

3.過濾網孔直徑

4.流 量____t/h5.壓力、溫度

6.安裝要求及制動方式

確定濾水器安裝位置和安裝型式(如:高進低出式,斜插式,側進中出式等)
