產品概述

     煤氣是以煤為原料經干餾或汽化加工制得的含有可燃組分的氣體，其主要成分有一氧化碳、甲烷和氫等，有毒性。煤氣按產生類別主要分為：高爐煤氣、焦爐煤氣、轉爐煤氣、鐵合金煤氣、空氣煤氣（或稱發生爐煤氣）。按熱值可分為高熱值煤氣、中熱值煤氣及低熱值煤氣。煤氣化可得到水煤氣、半水煤氣、空氣煤氣（或稱發生爐煤氣），這些煤氣的發熱值較低，煤干餾法中焦化得到的氣體稱為焦爐煤氣，可供城市作民用燃料。它們既是具有一定能值的可燃氣體，也是寶貴的化工原料，是工業企業生產中的主要氣體燃料。

每種煤氣組分也是略有區別。比如焦爐煤氣的成分有氫氣、甲烷、一氧化碳、氮氣、二氧化碳、其他碳氫化合物和氧。其中可燃氣體有4種，氫氣約占55%~60%,甲烷約占23%~27%，一氧化碳5%~8%左右，含2個碳以上的不飽和烴為2%~4%，不可燃成分二氧化碳約1.5%~3%，氧氣0.3%~0.8%，氮氣3~%~7%等。而高爐煤氣的主要成分為: CO、C02、N2、H2、CH4等，其中可燃成分CO:26～30%，CO2:15～18%，H2:1～4%，N2:54～57%。

所以，在工業生產過程中對煤氣成分的監視、檢測和控制對提高冶煉產量、降低消耗、提高鐵水質量及安全生產起著十分重要的作用。煤氣分析儀是監測工藝中煤氣成分的重要儀器。煤氣分析儀具有檢測方便、檢測精度和靈敏度高等優點，將其用于工藝監視，可彌補操作人員無法直觀地了解和掌握工藝內氣流及設備運行情況的缺陷，從而提升工藝生產的監控技術和對工藝生產的掌控能力。

三、產品概述

天禹智控研制的在線紅外煤氣熱值儀TY-6330采用國際的NDIR非分光紅外技術和基于MEMS的TCD熱導技術，主要用于測量各種煤氣、生物燃氣中的CO、CO2、CH4、H2、O2、CnHm 等六種氣體體積濃度及熱值。在線紅外煤氣熱值分析儀標準化3U機箱、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦爐煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。

一、產品詳情

1、產品實拍

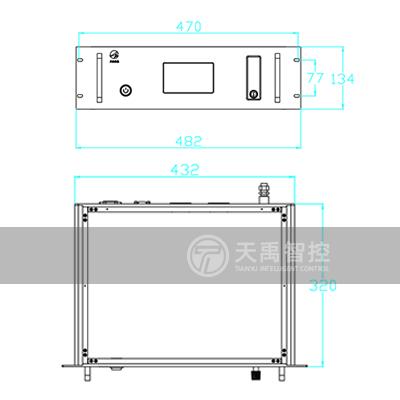

2、尺寸482x134x320mm

3、重量

4、優勢、特點

（1）標準化3U機箱設計，鋁合金拉絲面板機箱，外觀時尚，科技感強，儀器重量輕。

（2）采用進口NDIR非分光紅外傳感器和TCD熱導氣體傳感器。

（3）儀器測量樣氣中的CO、CO2、CH4、H2、O2、CnHm六種氣體的體積濃度同時輸出熱值。增加超量程限值使能功能，量程范圍內保證測量精度，超量程可測量，提供測量值參考。

（4）熱值自動計算、熱值單位Kcal/m3和Mj/m3可以自由切換。

（5）儀器內部氣體干擾自動修正，保證測量結果無干擾。

測量CnHm濃度，保證焦爐煤氣、混合煤氣、發生爐煤氣、秸稈燃氣等氣體熱值的準確性。

修正CnHm氣體對CH4測量結果干擾，精確測量CH4的濃度。

修正CO、CO2、CH4對H2測量結果干擾，精確測量H2的濃度。

修正CO、CO2測量結果干擾，精確測量CO、CO2的濃度。

氣體采樣流量變化對H2熱導傳感器測量結果無影響。

（6）儀器具備用戶校準通氣濃度智能判定功能，防止用戶出現誤操作，導致儀器無法使用。

（7）儀器響應時間快，可實現7*24*365連續監測。

（8）儀器自動采樣分析檢測、測量速度快，使用無耗材。

（9）設備操作簡單，人員現場培訓后即可操作使用。

（10）設備既適用于工業現場連續監測，又適用于化驗室氣囊取樣分析。

（11）中、英文軟件操作系統可自由切換。

（12）儀器軟件功能強大，具備數據自動存儲、查詢、刪除、USB導出等功能。歷史數據存儲站點名稱可自定義（支持中文輸入），測量數據存儲時間間隔可自定義設定。

（13）具備RS-485數字輸出接口

（14）產品模塊化設計、可遠程升級軟件版本。

6、技術參數

（1）測量指標：CO、CO2、CH4、H2、O2、CnHm（可以任意選擇1-6種組分）的濃度，熱值顯示

（2）測量方法：CO、CO2、CH4、CnHm ：NDIR非分光紅外； H2：TCD熱導， O2：ECD電化學

（3）量程：CO：0-75%，CO2：0-25% ，CH4：0-40%，H2：0-75%，O2：0-25%，CnHm：0-5%

 （量程可根據用戶實際需求配置）

（4）分辨率：CO、CO2、CH4、H2、O2、CnHm：0.01%

（5）精度：CO、CO2、CH4、CnHm：≤±1%FS；H2、O2：≤±2%FS

（6）重復性誤差：CO、CO2、CH4、H2、O2、CnHm：≤1%

（7）流量：0.7-1.2L/min

（8）進氣壓力：2kPa-50kPa

（9）樣氣要求：無塵、無水、無油

（10）響應時間：T90＜10s（NDIR）

（11）信號輸出：RS-485數字輸出

（12）工作電源：220V

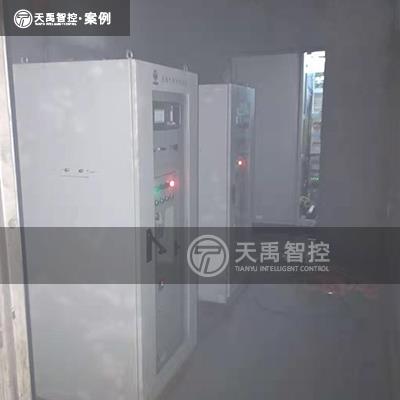

7、現場案例

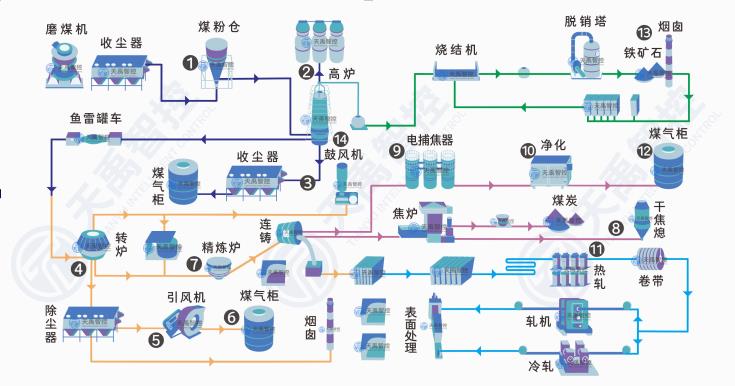

應用領域

適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦爐煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃氣等可燃氣體不同成分的體積濃度和熱值。
