性能及原理簡介

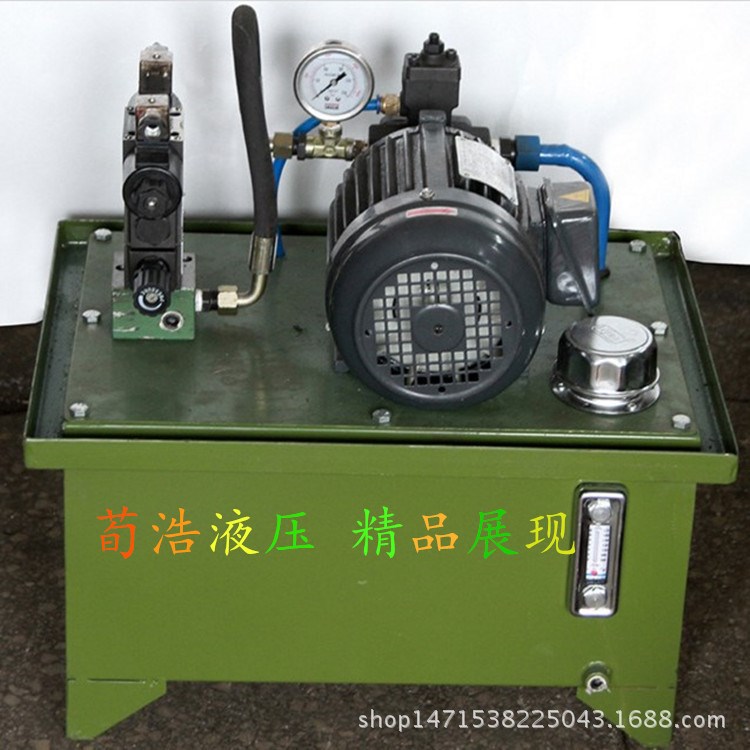

微型液壓動力單元是一種用插裝閥塊把電機、泵、閥、油箱緊湊連接在一起的微型液壓動力泵站。于同規格的液壓站相比，具有體積小巧，結構緊湊，重量輕，造價低，使用操作簡單，維護保養方便等特點。此產品功能，噪音低，運行平穩，效率高，無外泄漏，工作，外形美觀，使用壽命長。由于生產批量大，因此不但質量高，而且價格低。作為小型液壓缸，液壓馬達的動力源非常適合，廣泛應用于工程機械，汽車，農機，機床，醫療，衛生環保，液壓機具，升降平臺，自動化等行業。電壓規格有DC12V/DC24V/DC48V/DC72V/.AC110V/AC220V/AC380V等。本系列產品靠油泵啟動上升，電磁止回閥實現下降，附加應急下降和下降調速功能，可用于皮革機械液壓動力單元，電纜機械液壓動力單元，叉車用液壓動力單元等。公司可以根據客戶的要求進行功能設計。

液壓原理圖

我們的宗旨：精益求精，質量為上，發貨迅速，價格從低。
因篇幅所限，網上所列不夠詳細，具體請與我公司業務部聯系。

上海荀浩液壓科技有限公司

電話：187 1791 1875（含微信） 184 7727 7280

QQ：311 6995 230（荀浩液壓）

誠信通號：zyya908

一、動力包選型：

1.根據需要按流量、電機功率、單雙向、需要保壓、油箱升數、電機電壓和換向閥電壓等型號規格進行選購。

2.根據所需功能選擇所需的液壓原理。

3.根據油缸大小和速度，合理選擇所需的泵排量、系統壓力及電機功率。

4.根據工作環境確定電機極數，電機和換向閥的電壓。

二、安裝和使用注意事項：

1.安裝時，要確定電機電壓和換向閥接入的電源電壓相符，參數正確。電機正轉方向（如果是逆轉應及時停止，將電機線換位接上）。

2.考慮到油溫問題，動力單元不可長時間連續工作，不然將會造成油溫升高，液壓缸功能將達不到額定要求或喪失，同時造成液壓元件里的密封件的老化和損壞。

3.動力單元的壓力值在出廠時已調好，在不清楚原理的情況下不可隨意調節，以免造成系統壓力過高或過低，使油缸達不到應有的功能或液壓元件損壞。

4.南方地區建議使用YA-N46液壓油，北方地區建議使用YA-N68號液壓油，特別寒冷地區建議使用YA-N32液壓油。加入液壓油時要使用30nm以上的過濾器或濾布對液壓油進行過濾加入，液壓油目測離加油口有30mm-50mm就可以了，以免油加得太滿溢出。

三、故障判斷及排除：

1.電機不轉，反轉：檢查線路問題，反轉時將電線換位接好就可以了。

2.電機正常啟動，油缸不升不到位或時走時停不穩定：

（1)油箱液壓油沒加到位，按要求將油加到離油口30-50mm位置；

（2)剛使用，油缸或油管有氣體，將油管拆下后再裝上；

（3)換向閥電線接線錯誤，造成換向閥沒有達到應用功能，油從換向閥返回油箱，需查看換向閥接線正確。

（4)調壓閥調壓過小，建議先調大，后根據需要調到相應壓力。

（5)換向閥或手動閥沒有閉合，拆下清洗或更換。

（6)齒輪泵出油口密封件損壞，拆下更換密封件。

3.卸荷時油缸沒有下降或下降不穩：

（1）電磁閥未接電或接電不正常，或電壓未達標，檢查電路；

（2）電磁閥或手動閥閥芯有臟物被卡，拆下閥芯清洗或更換電磁閥或手動閥。

（3）通電時間過長或電壓過高，造成過熱，電磁鐵被燒壞，更換電磁閥；

4.系統不保壓：

（1）換向閥、單向閥、手動閥等密封件破損，拆下更換密封件或更換閥。

（2）油缸密封件損壞或活塞桿補刮，更換油缸密封件或更換油缸。

（3）閥塊損壞，更換閥塊或更換整個動力單元。

（4）齒輪泵密封件損壞，更換密封件。

5.其他問題：

（1）電器元件或線路斷路、損壞時，及時更換電器元件。

（2）電機頭部的聯軸器松動或損壞，噪聲會很大，更換聯軸器。

（3）動力單元長時間工作，油溫升高，噪聲大，油缸不正常工作或失控，應及時停止動力包工作。
