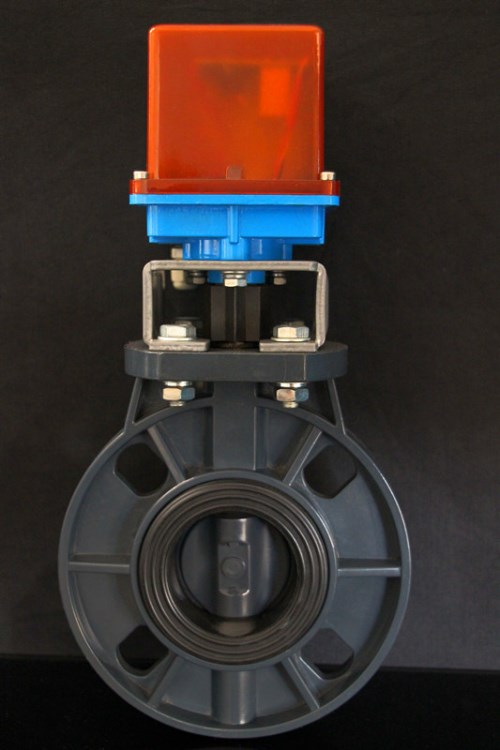

電動塑料對夾式碟閥

XHL-PD

產品特性:

※閥體采用ISO5211平臺標準

※閥體材質包括UPVC、CPVC、PPH、PVDF適用于不同類型的腐蝕性液體和氣體

※閥體密封圈可以多種材質選擇,適用于多種介質和溫度

※碟閥體流量大、流通阻力小、不堵渣

※可配20-200米遙控器控制開

規格尺寸圖：

技術參數：

遙控器：

遙控器可遠程控制電動閥門在一定距離范圍內開啟和關閉，這款是開關型非調節不能控制閥門運行中途停頓，但可以中途切換開關方向，以線控或者遙控后選擇方向?yàn)榻K閥門位置（比如閥門控制線選擇開啟閥門，但是運行中途遙控器選擇關閉那么閥門又會回到關閉狀態）到位后開啟或關閉后指示燈亮起，推薦選用帶反饋信號功能來匹配這款遙控器。每個遙控器只能配對一臺電動閥，不能控制多臺！這款可遠程控制電動閥門會在一些特定的環境、空間位置，帶來非一般的方便和實用！注：每次遙控開或則關較好按住按鍵3秒而不是按一下，以免外界對遙控信號的干擾產生操作的失誤！！

多臺遙控型電動閥的遙控器不能同時操控所有配對的電動閥，因?yàn)檫b控器的頻率會產生相互干擾使而電動閥不動作或者錯誤指令！切記！！！

遙控距離都是在無障礙物的情況下測試得出，實際操作情況視環境而定！

遙控器內置電池有一定時間壽命、可更換

R3-遙控器A鍵為開 B鍵為關

緊急切斷及斷電復位介紹

產品參數：

1、電瓶適用于12V、任意容量

2、外接控制電源：DC9V~DC30V、AC9V~AC24V、AC85V~AC500V

3、當輸出電流大于8A時會自動切斷電源保護

4、當電瓶電壓低于10.2V時會報警，并且這個時候只允許閥門關閉動作，而不能開啟動作（請盡快給電瓶充電、長時間低于此電壓會影響電瓶使用壽命）

5、控制箱配有開和關按鍵來實現近距離操控

6、控制箱防護等級IP66

規格尺寸：

緊急切斷功能介紹：

電動閥門正常線控使用時突然停電或電源斷開，此裝置可以速度關閉或者開啟閥門，避免泄露事故，起到緊急切斷功能（可替代現有緊急事件中的手動功能）。控制面板上的按鍵開關可近距離操作關閉或開啟，也可以選擇遠程遙控器控制。操作次數不可大于5次，并可以一拖多款電動閥門使用。（但必須選擇合適容量電瓶來支持操作）。

本裝置可選擇XHL系列產品的所有控制方式（X2D、X2DW、X3A、X3AW、X3AF、X3AFW、X3B、X3BW、X4、X4W）來操作。

斷電復位功能介紹：

斷電復位電動閥門和現有電磁閥一樣的工作原理，也是電磁閥多種詬病的替代品，但其性能是工業級。緊急情況并可以搭配遠程遙控器和控制面板上面開關近距離操作。

太陽能控制功能：

在無電源來源時完全通過太陽能供電來實現操作電動閥門動作。緊急情況并可以搭配遠程遙控器和控制面板上面開關近距離操作。

接線原理圖:

接線注意事項：

請電工在接線前先查看電動閥門外殼頂部的電壓標簽和外殼側面的接線方式標牌，確認工作電壓和接線方式后再接電工作。如果未檢測標牌接電容易造成燒毀控制板以及人生安全隱患，謝謝配合安裝！

安裝使用與購買需知：

一、 雖說多款接線方式均可交直流電源通用，但廠家提倡選用時還是明確那種電源更加合適。

二、安裝閥門是閥體面為進水口，閥蓋面為出水口。

三、 執行器的一面帶有兩盞燈，左邊的為控制閥門開關的雙色指示燈，右邊的為閥門自動保護指示燈。

四、 執行器可以安裝在傾斜于水平面不大于90度的任意位置，嚴禁朝下安裝。

五、 本產品帶有自動保護系統，閥門在運行中如遇到較大的雜物將閥門卡死，或其他故障，執行器會啟動自動保護，切斷電機電源，其右邊指示燈發出橙色亮光。應關閉電源，取出雜物或排除故障，再次通電運轉。所以流動物體中有較大較硬雜物的用戶，請?jiān)谑褂秒妱?dòng)閥門前加裝過濾網，進行保護。

六、匹配的遙控器是自身帶有電池，因此注意更好電池，以免造成控制失靈現象，遙控距離視周圍障礙物情況而定使用前請先測試現場以免造成距離誤導。

七、與閥門連接的螺紋必須為標準的與之相匹配的，切勿使用錯誤螺紋與閥門連接以免造成閥門損壞、報廢。

八、如果是車載電動閥門請事先通知，汽車啟動時電壓極高和不穩定，所以另行加裝元器件！！！

九、在不同的環境下要對執行器和閥門做一定的保溫、防凍、防震、防雨淋、防高溫、防油煙污漬、防金屬部件接觸到腐蝕性介質，這些防護都是有效的起到對產品的使用延長、減少故障能確保正常使用不影響客戶的應用！

十、安裝時不要對執行器使用強力，對閥門不能敲打、亂扭以免造成閥體自身松動滲漏。

十一、安裝前請用戶務必在清楚接線方式和輸入電源工作電壓正確無誤，切勿接錯電源控制線和工作電壓，不然會燒毀控制板。

備注：如果因安裝不當、電源輸出錯誤、工況介質太惡劣所造成的產品損壞，我公司只提供有償服務。

保修期：

1.產品保修期為自購買之日起十二個月（合同簽訂日或以發貨清單日期）。

產品上的條碼為保修憑證，撕毀無效。
