產品分類 更多>>

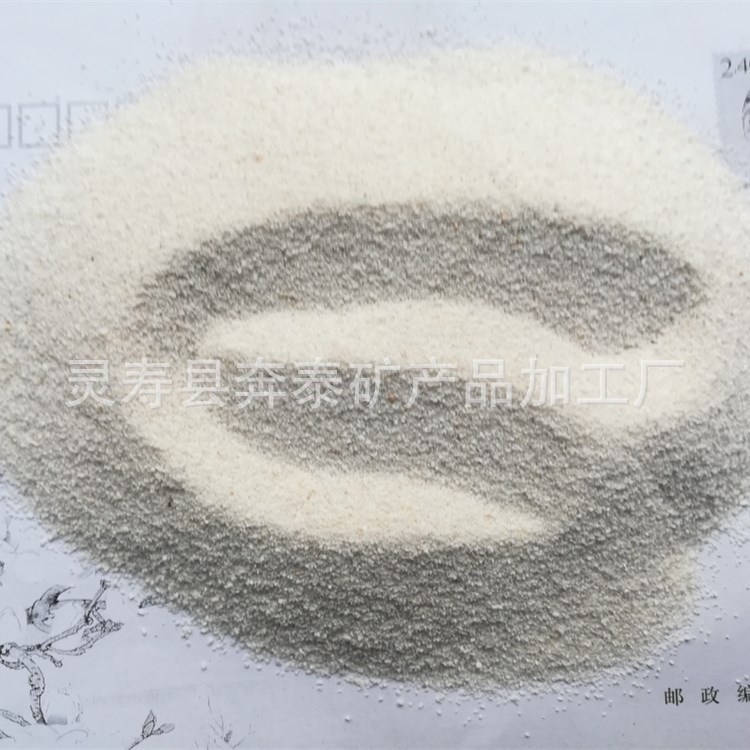

漂珠是一種能浮于水面的粉煤灰空心球，呈灰白色，壁薄中空，重量很輕，容重為720kg/m3（重質），418.8kg/m3(輕質)，粒徑約0.1毫米，表面封閉而光滑，熱導率小，耐火度≥1610℃，是優良的保溫耐火材料，廣泛用于輕質澆注料的生產和石油鉆井方面。漂珠的化學成份以二氧化硅和三氧化二鋁為主，具有顆粒細、中空、質輕、高強、耐磨、耐高溫、保溫絕緣、絕緣阻燃等多種功能，現已廣泛應用于耐火材料原料之一。
漂珠用途介紹
漂珠的優異性能和用途 高耐火度。漂珠的主要化學成分為硅、鋁的氧化物，其中二氧化硅約為50－65%，三氧化二鋁約為25－35%。因為二氧化硅的溶點高達攝氏1725度，三氧化二鋁的溶點為攝氏2050度，均為高耐火物質。因此，漂珠具有極高的耐火度，一般達攝氏1600－1700度，使其成為優異的高性能耐火材料。 質輕、保溫隔熱。漂珠壁薄中空，空腔內為半真空，只有極微量的氣體（N2、H2及CO2等），熱傳導極慢極微。所以漂珠不但質輕（容重250－450公斤/m3），而且保溫隔熱優異（導熱系數常溫0.08－0.1），這為其在輕質保溫隔熱材料領域大顯身手奠定了基礎。 硬度大、強度高。由于漂珠是以硅鋁化物礦物相（石英和莫來石）形成的堅硬玻璃體，硬度可達莫氏6－7級，靜壓強度高達70－140MPa，真密度2.10－2.20克/cm3，和巖石相當。因此，漂珠具有很高的強度。一般輕質多孔或中空材料如珍珠巖、沸巖、硅藻土、海浮石、膨脹蛭石等均是硬度差、強度差，用其制的保溫隔熱制品或輕質耐火制品，都有強度差的缺點。他們的短處恰恰是漂珠的長處，所以漂珠就更有競爭優勢，用途更廣。 粒度細，比表面積大。漂珠自然形成的粒度為1－250微米。比表面積300－360cm2/g，和水泥差不多。因此，漂珠不需粉磨，可直接使用。細度可滿足各種制品的需要，其他輕質保溫材料一般粒度都很大（如珍珠巖等），如果粉磨就會大幅度增加容量，使隔熱性大大降低。在這方面，漂珠有優勢。 電絕緣性優異。選去磁珠后的漂珠，是性能優異的絕緣材料，不導電。一般絕緣體的電阻均隨溫度的升高而降低，漂珠則相反，隨溫度的升高電阻增大。這一優點是其他絕緣材料都不具備的。所以，它可以制作高溫條件下的絕緣制品。
