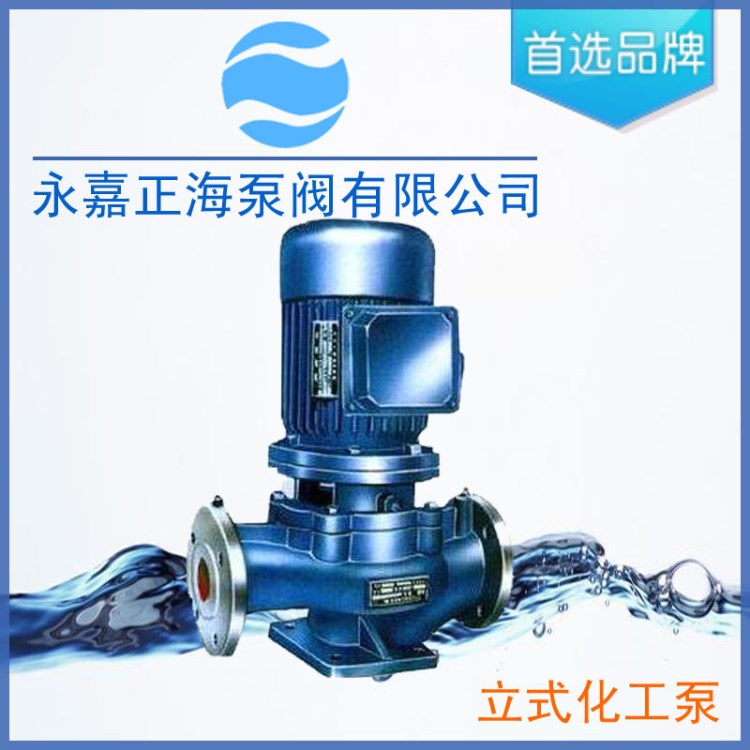

IRG單級單吸立式熱水管道離心泵

該泵由電機和泵兩部分組成，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵為立式單級單吸離心式，進、出口設在同一水平軸線上，且口徑規格相同可直接象閥門一樣安裝在管路的任何部位上，裝卸方便，占地面積小。泵設有底座，增加泵安裝的穩固性。泵體進、出口法蘭上設有取壓孔，可直接將壓力表裝上，以泵長期在額定性能范圍運行。 IRG立式熱水循環泵，

適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，使用介質溫度不超過120℃。

工作條件:

1、泵系統較高工作壓力為1.6MPa ，即泵吸入口壓力 泵揚程≤1.6Mpa, 泵靜壓力為2.5MPa ，泵吸入口壓力不超過0.3Mpa,若使用場合大于0.3Mpa, 需將葉輪平衡孔封住，以使軸向力平衡，使用時請注意。 2、適用介質：固體不溶物體積含量不超過單位體積的0.1% ，粒度不大于0.2mm , 介質如帶有細小顆粒的，須采用耐磨式機械密封。 3、周圍環境溫度不超過40℃，相對濕度不超過95%

主要特點

1.泵結構緊湊、體積小外觀美觀,其立式結構決定安裝占地面積小.2.安裝方便、進.出口徑相同并同一中心線上,無需改變管路.3.泵運行平穩、噪音低、組件同心度高.4.密封、無泄漏.軸封采用硬質合金及碳化硅等耐磨材質機械密封.5.維修方便,勿需拆卸管道,秩序拆下泵蓋螺母,去處電機及傳動組件即可進行檢修維護.6.其獨特結構,不僅縮小泵房面積,改善了空間,而且大大節省基建投資.

離心泵的工作原理

離心泵的工作原理是：離心泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須罐滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力（或水壓）的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。在此一提的是：離心泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞（簡稱“氣蝕”）造成設備事故！ 離心泵的種類很多，分類方法常見的有以下幾種方式1按葉輪吸入方式分：單吸式離心泵 雙吸式離心泵。2按葉輪數目分：單級離心泵 多級離心泵。3按葉輪結構分：敞開式葉輪離心泵 半開式葉輪離心泵 封閉式葉輪離心泵。4按工作壓力分：低壓離心泵 中壓離心泵 高壓離心泵邊 立式離心泵。

五、管道離心泵的分類 管道離心泵主要系列產品有管道離心泵、立式熱水泵、立式高溫離心泵、立式管道化工泵、立式管道油泵、立式不銹鋼防爆型化工離心泵。 六、管道離心泵的應用

1. 管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2. 立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

3. 立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用管道泵，使用溫度240℃以下。

4. 立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

七、離心泵安裝注意事項

(1)安裝的基座表面必須平整、清潔并能承受相應的載荷; (2)在需要固定的地方要使用地腳螺栓; (3)對于垂直安裝的泵，地腳螺栓必須有足夠的強度; (4)如果垂直安裝，電機必須位于水泵上方; (5)當固定在墻上時，要注意找正，對中。

產品特點

1、水力模型先進：效率高，性能范圍廣。 2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。 3、外形美觀：采用不銹鋼外套，外形美觀。 4、更少的運行、維修費用：采用機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。 5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，較大地減少流動噪音。 6、立式結構，占地面積小。 管道離心泵的氣縛現象

當泵殼內存有空氣，因空氣的密度比液體的密度小得多而產生較小的離心力。從而，貯槽液面上方與泵吸入口處之壓力差不足以將貯槽內液體壓入泵內，即離心泵無自吸能力，使離心泵不能輸送液體，此種現象稱為“氣縛現象”。為了使泵內充滿液體，通常在吸入管底部安裝一帶濾網的底閥，該底閥為止逆閥，濾網的作用是防止固體物質進入泵內損壞葉輪或妨礙泵的正常操作。 管道離心泵葉輪的形式

葉輪的作用是將原動機的機械能直接傳給液體，以增加液體的靜壓能和動能主要增加靜壓能。葉輪一般有6~12片后彎葉片。葉輪有開式、半閉式和閉式三種，開式葉輪在葉片兩側無蓋板，制造簡單、清洗方便，適用于輸送含有較大量懸浮物的物料，效率較低，輸送的液體壓力不高；半閉式葉輪在吸入口一側無蓋板，而在另一側有蓋板，適用于輸送易沉淀或含有顆粒的物料，效率也較低；閉式葉輪在葉輪在葉片兩側有前后蓋板，效率高，適用于輸送不含雜質的清潔液體。一般的離心泵葉輪多為此類。葉輪有單吸和雙吸兩種吸液方式。有一個進水口的是單吸，可以從兩面一起進水的為雙吸。

管道離心泵的安裝技術

管道離心泵的安裝技術關鍵在于確定離心泵安裝高度即吸程。這個高度是指水源水面到離心泵葉輪中心線的垂直距離，它與允許吸上真空高度不能混為一談，水泵產品說明書或銘牌上標示的允許吸上真空高度是指水泵進水口斷面上的真空值，而且是在1標準大氣壓下、水溫20℃情況下，進行試驗而測定得的。它并沒有考慮吸水管道配套以后的水流狀況。而水泵安裝高度應該是允許吸上真空高度扣除了吸水管道損失揚程以后，所剩下的那部分數值，它要克服實際地形吸水高度。水泵安裝高度不能超過計算值，否則，離心泵將會抽不上水來。另外，影響計算值的大小是吸水管道的阻力損失揚程，因此，宜采用短的管路布置，并盡量少裝彎頭等配件，也可考慮適當配大一些口徑的水管，以減管內流速。 應當指出，管道離心泵安裝地點的高程和水溫不同于試驗條件時，如當地海拔300米以上或被抽水的水溫超過20℃，則計算值要進行修正。即不同海拔高程處的大氣壓力和高于20℃水溫時的飽和蒸汽壓力。但是，水溫為20℃以下時，飽和蒸汽壓力可忽略不計。 從管道安裝技術上，吸水管道要求有嚴格的密封性，不能漏氣、漏水，否則將會破壞離心泵進水口處的真空度，使離心泵出水量減少，嚴重時甚至抽不上水來。因此，要認真地做好管道的接口工作，管道連接的施工質量。 離心泵的過流部件 離心泵的過流部件有：吸入室，葉輪，壓出室三個部分。葉輪室是泵的核心，也是流部件的核心。泵通過葉輪對液體的作功，使其能量增加。葉輪按液體流出的方向分為三類：

（1）徑流式葉輪（離心式葉輪）液體是沿著與軸線垂直的方向流出葉輪。

（2）斜流式葉輪（混流式葉輪）液體是沿著軸線傾斜的方向流出葉輪。

（3）軸流式葉輪液體流動的方向與軸線平行的。

葉輪按吸入的方式分為二類：

（1） 單吸葉輪（即葉輪從一側吸入液體）。

（2） 雙吸葉輪（即葉輪從兩側吸入液體）。

葉輪按蓋板形式分為三類：

（1） 封閉式葉輪。

（2） 敞開式葉輪。

（3） 半開式葉輪。

其中封閉式葉輪應用很廣泛，前述的單吸葉輪雙吸葉輪均屬于這種形式。
