加工定制
是
品牌
深圳精敏
型號
JMDM-COM4DOKKG
用途
控制4路220V交流強負載開關
一、功能特性
1、主電源：12V 直流或 24V 直流供電；
2、8 位高性能單片機控制；
3、兩個拔碼開關，可作為兩個輸入點用于特定用途的功能設定；
4、兩個 LED 分別顯示電源和運行狀態；
5、4 路光電隔離可控硅輸出，可直接控制交流 220V 工作電壓，較大輸出電流 15A；
6、4 路光電隔離可控硅輸出分成 2 組，可分別接線，每組可用于控制不同的負載，如
接觸器，各種電燈，電熱絲，電動機以及各種用電負載；
7、可控硅輸出采用專用芯片過零觸發，產生極小的諧波；每路可控硅輸出都有過壓、
過流保護電路和高頻濾除電路；使系統具有極高的穩定性和極長的工作壽命；
8、該控制板工作溫度范圍為(-10℃-85℃) ；
9、每路可控硅輸出板均有專門的防雷擊電路，可以防 1000A 電流的雷擊；
10、有一路 RS232 接口，可以與電腦等上位機通信，構成大的通信系統；
11、在加 RS232 轉 RS485 模塊的情況下，可以由多臺控制器構成 RS485 聯網通信系統。
二、通信協議

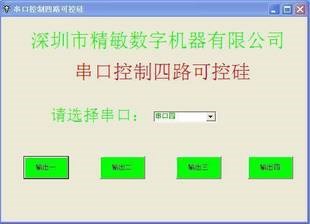

在 RS232 通信模式下，上位機可按下列通信協議發送 RS232 通信指令控制可控硅
輸出板。
波特率:9600;
奇偶校驗:無;
數據位:8 位;
停止位:1 位
上位機發送
4F 28 30 30 31 2c 30 29 ASCII 碼；
O(001,0) 關斷個輸出點
O(001,1) 開啟個輸出點
O(002,0) 關斷第二個輸出點
O(002,1) 開啟第二個輸出點
O(003,0) 關斷第三個輸出點
O(003,1) 開啟第三個輸出點
O(004,0) 關斷第四個輸出點
O(004,1) 開啟第四個輸出點
三、規格
1、工作溫度：-10~ 65
