一、 產品簡介
JMDM-COM20DI 是深圳市精敏數字機器有限公司自主研發的一款具有高穩定性的工業單片機數字量串口控制器、板載 20 路光電隔離數字量信號輸入，可用于檢測外部各種開關量信號輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件，產品具有如下特征：
1、產品設計及品質：的工業級高防雷擊抗強電磁高頻干擾電路設計、電路布局緊湊而合理、散熱良好、多采用貼片式芯片及元器件，產品程序保密性高、工業品質、性能穩定，可勝任各種電磁干擾大、環境惡劣的工業現場，如引弧電流、焊接電流、變頻器等工作場合均可穩定使用。2、20 路光電隔離數字量輸入特性：
1）20 路光電隔離數字量采用了光電隔離的電路設計方法，穩定；
2）20 路光電隔離數字量輸入可分成了四組，可分別用于不同的電壓場合；每路數字量輸入的輸入電壓范圍為 3.3V—24V；輸入電流為 5-10MA；
3、2 種通信接口可選：1 個 RS485 接口和 1 個 RS232 接口通過短路帽可選；
4、3 種工作方式：支持獨立控制、RS232 串口監控、RS485 串口監控 3 種方式；
5、時間控制：自帶系統時鐘，可實現時間控制；
6、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高性能，無死機現象。
7、數字量工作狀態指示燈：每路數字量輸入都有一個指示燈，方便觀察輸入點工作狀態；
8、工業外殼，外觀緊湊，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；

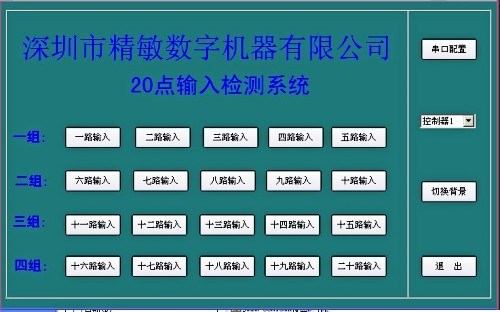

9、提供簡單易用的串口通信協議、上位機源碼，方便客戶二次開發。
二、 性能參數
1、工作電源：控制器工作電源：12V 或 24V，交流或直流通用；輸入工作電源：3~24V 直流電；
2、主控制芯片：8 位高性能單片機加高速高穩定 FPGA 可編程陣列電路；
3、程序存儲空間：32K (若有特定需要，可用 64K)；
4、數據存儲空間：16K (若有特定需要，可用 32K)，保存數據，斷電數據不丟失；
5、輸入：20 路數字量輸入，每路輸入承受的較大電壓為 36V，較大承受電流是 10MA；每路輸入點均采用了光電隔離，隔離電壓為 1000V；出廠默認為低電平有效型（NPN 型）；輸入點可根據客戶需要訂做成高電平有效型（PNP 型），購買前需說明；
6、系統穩定性：采用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定，死機自啟動時間在 1ms 之內；
7、2 種通信方式（接口）可選：1 個 RS232 接口、1 個 RS485 接口可通過短路帽選擇。1 路標準的 RS232 串行通信接口（抗 15KV 靜電沖擊），可直接與電腦或文本顯示器等外設通信；可直接通過 RS232 接口下載程序，無需燒錄器，方便程序修改、升級；RS232 通信較大距離為 10 米；
1 路標準的 RS485 通信接口（抗 15KV 靜電沖擊和雷擊），可用于 RS485 通信、遠程控制，較大通信距離 1.5Km；
8、控制器工作狀態指示：2 個 LED 燈顯示；
9、2 個撥碼開關：可根據程序需要設定程序狀態或程序參數；
10、工業外殼，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
11、外形尺寸：外殼：長寬高為: 145mm
