品牌
上海金盾閥門
材質
鑄鋼
型號
YGa43H
連接形式
法蘭
適用介質
蒸汽
公稱通徑
DN15-200
結構形式
活塞式
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
單向
驅動方式
蒸汽
零部件及配件
配件
形態
膨脹式
類型(通道位置)
直通式
規格
DN25
| 上海金盾閥門有限公司主要生產【高靈敏度大流量蒸汽減壓閥】，是國內『減壓閥』制造商，為廣大客戶打造外觀精美，價格合理、售后的高品質【高靈敏度大流量蒸汽減壓閥】；我公司不斷采用新材料、新技術保障YGa43H高靈敏度大流量蒸汽減壓閥產品對工況的適用性，使用壽命長等特點，金盾為您提供高靈敏減壓閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。 |

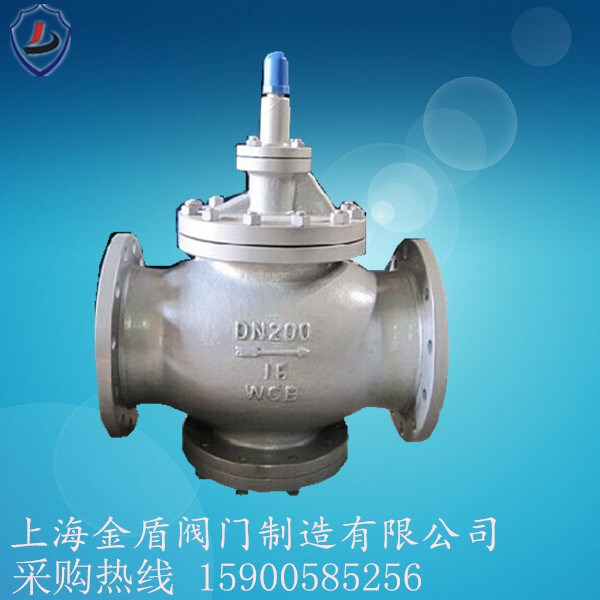

YGa43H高靈敏度大流量蒸汽減壓閥結構特點和用處
YGa43H高靈敏度大流量蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
本減壓閥主要用于蒸汽管路，適用于流量大流量變化大，壓力變化大的蒸汽管路。
高靈敏度大流量蒸汽減壓閥主要技術參數和性能指標
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
較高壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
小壓差(Mpa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 | 0.8 |
滲漏量 | GB12245-1989 | |||||
高靈敏度大流量蒸汽減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
缸套 活塞 | 鋁鐵青銅 |
膜片 | 1Cr18Ni9 |
活塞環 | 合金鑄鐵/對位聚苯 |
導閥座 導閥桿 | 2Cr13 |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
高靈敏度大流量蒸汽減壓閥流量系數(Cv)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 |
高靈敏度大流量蒸汽減壓閥外形尺寸(PN1.6-4.0)
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 265 | 85 |
20 | 160 | 180 | 265 | 85 |
25 | 180 | 200 | 280 | 95 |
32 | 200 | 220 | 280 | 95 |
40 | 220 | 240 | 290 | 105 |
50 | 250 | 270 | 300 | 130 |
65 | 280 | 300 | 315 | 145 |
80 | 310 | 330 | 330 | 170 |
100 | 350 | 380 | 405 | 200 |
125 | 400 | 450 | 450 | 225 |
150 | 450 | 500 | 485 | 265 |
200 | 500 | 550 | 570 | 290 |
