加工定制
否
品牌
其他
型號
GTD671X-10
材質
鑄鐵 不銹鋼
連接形式
對夾
結構形式
偏置板式
適用介質
水
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
雙向
驅動方式
電磁,電子
用途
進水
類型(通道位置)
直通式
公稱通徑
25-300（mm）
安裝尺寸
標準
3C閥門類別
工業
較高動作頻率
標準
位置數
標準
動作方式
氣動

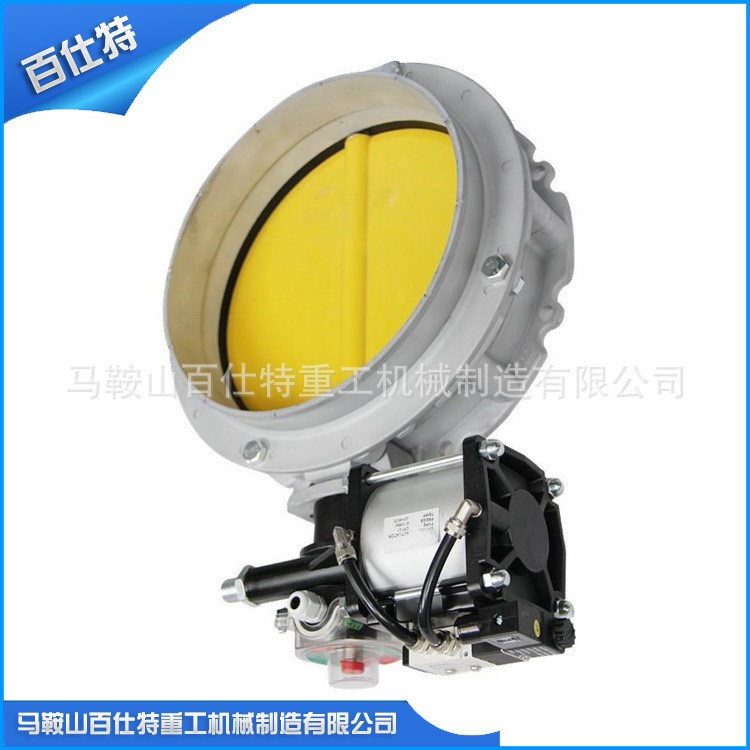

氣動對夾蝶閥產品介紹：
氣動蝶閥是一種旋轉型調節閥。具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0MPa，口徑由50mm至1400mm，泄漏量等級有II級和VI級，流量特性為近似等百分比。
氣動切換成手動時，使用側裝手輪機構方法（對照圖三）；拔出定位銷，向上扳動手柄，蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。
氣動對夾蝶閥產品特點：
閥體采用鋼板焊接，結構緊湊，體積小，重量輕。
GT、AW兩系列產品僅執行機構不同，其他均相同，產品間互換性強。
氣閉式、氣開式之間變換能力強，用戶在現場即可實現。
流阻小，額定流量系數大，約為同口徑單座閥的3倍左右。
閥板關閉位置時有10
