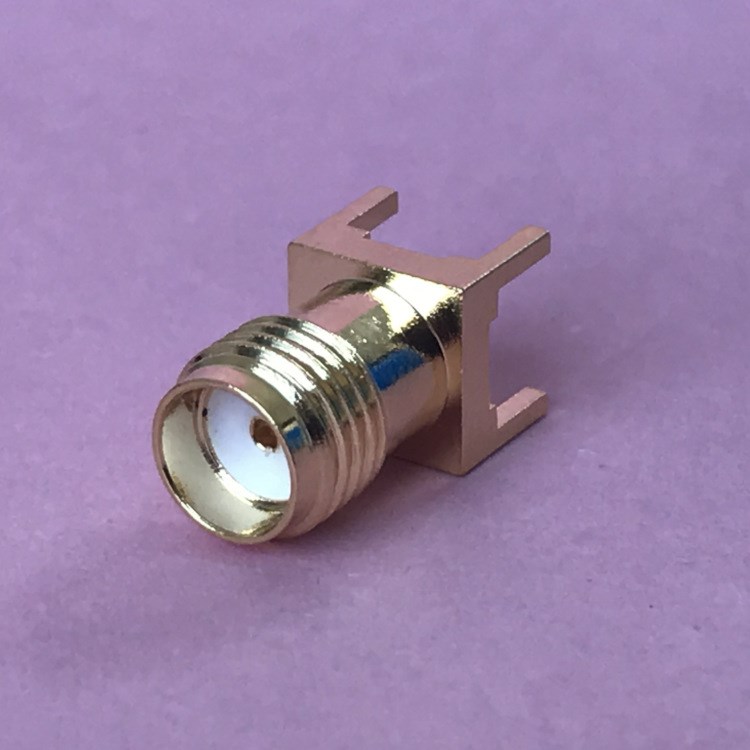

SMA系列以同樣接線方式的，可以接不同線纜的接頭，RG系列、LMR系列、SYV等系列的各種規格的線纜接頭都有。也可以根據客戶的要求設計，也可根據客戶來圖來樣加工。

主要技術特性 TECHNICAL CHARACTERISTICS

溫度范圍 Temp.range -65～+165°C (PE Cable -40～+85°C)

振 動 Vibration MIL-STD-202,Method 213

特性阻抗 Impedance 50Ω

頻率范圍 Frequency Range DC～12.4GHz(半剛電纜0～18GHz)

工作電壓 Working Voltage 335V max (有效值)

耐 壓 Withstand Voltage 1000V rms (海平面最小值)

接觸電阻 Contact resistance

內導體之間Center Contact ≤ 3 mΩ

外導體之間Outer Contact ≤ 2 mΩ

絕緣電阻 Insulation resistance ≥ 5000 MΩ

插入損耗Insertion loss ≤0.15 dB/6GHz

電壓駐波比VSWR 直式 Straight 軟電纜 ≤1.10+0.002f

半剛電纜≤1.05+0.001f

彎式 Right angle 軟電纜 ≤1.20+0.003f

半剛電纜≤1.10+0.001f

耐用性 Durability(mating) ≥500次

材料與涂覆 MATERIAL & PLATING

殼體 shell 黃銅 brass 鍍硬金 gold plated

插針 contact pin 黃銅 brass 鍍硬金 gold plated

插孔 socket 鈹青銅 beryllium 鍍硬金 gold plated

彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金 gold plated

絕緣體 insulator 聚四氟乙烯 PTFE

壓接套 crimping suite 銅合金 copper alloy 鍍鎳或鍍金nickel or gold plated

o型密封件o-ring sealing 硅橡膠6146 silastic

適用技術標準 APPLICABLE STANDARD

MIL-C-39012;

CECC 22110;

IEC 60169-15.
