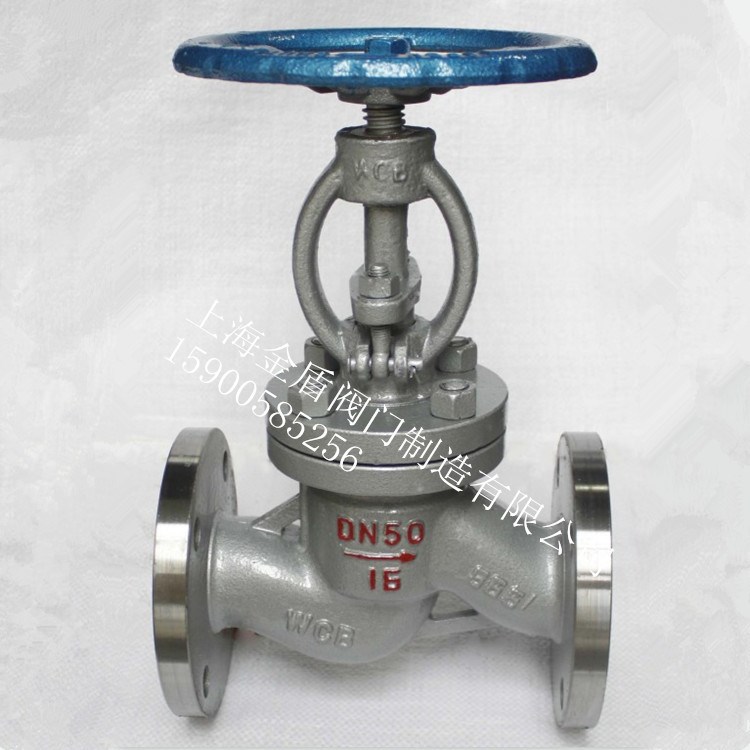

| 上海金盾閥門制造有限公司主要生產【法蘭式截止閥】，是國內『截止閥』制造商，為廣大客戶打造外觀精美，價格合理、售后的高品質【法蘭式截止閥】；我公司不斷采用新材料、新技術保障J41H/Y/W法蘭式截止閥產品對工況的適用性，使用壽命長等特點，金盾為您提供法蘭截止閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。 |
法蘭截止閥結構特點：
1、結構先進、密封、性能優良、造型美觀。提高了閥桿的鋼度，降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、法蘭適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
法蘭截止閥標準規范：
設計制造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
法蘭截止閥壓力試驗Mpa
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
法蘭截止閥主要零件材料及性能
閥體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 |
WCB | 2Cr13 | 13Cr | 增強柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoAI | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | |||
ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
法蘭截止閥規格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法蘭 | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
