應用范圍
雙位置
品牌
CCJDQ上海阿城
型號
CDLS-42/4-4
產品系列
CDLS-40
觸點負載
中功率
觸點切換電流
3A
觸點切換電壓
220V
觸點形式
10常開2常閉
額定電流
0.25-6A
額定電壓
48V/110/220V
防護特征
密封式
線圈電源
220V
線圈功率
不大于7W/15VA
外貿
否
3C額定電壓范圍
36V以下

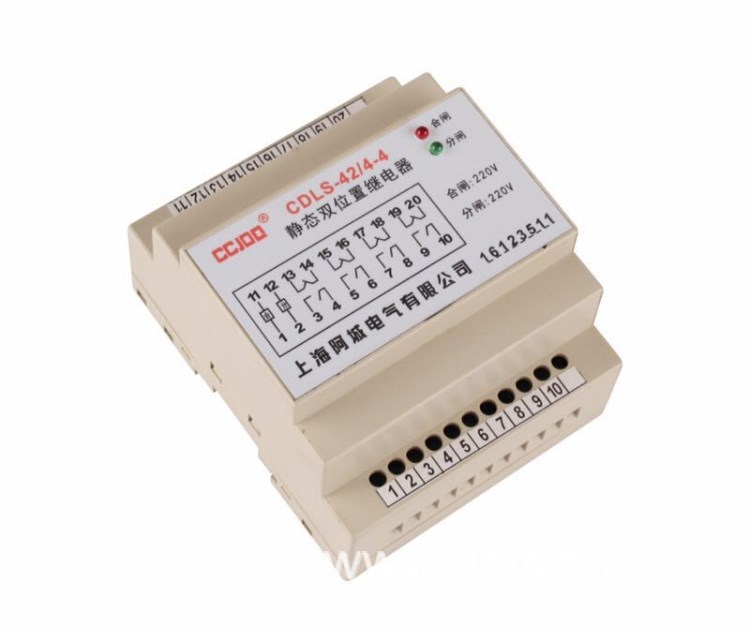

CDLS-40系列雙位置繼電器產品說明
一、概述
用于各種保護和自動控制裝置中，以實現閉鎖作用。其中CDLS-41、42型用于直流回路，CDLS-43、44型用于交流回路。CDLS-41、43的線圈不串觸點，CDLS-42、43的線圈串觸點。
二、主要技術參數
1、額定電壓：DC 220V、110V、48V；AC 220V、110V。
2、額定電流：0.25A、0.5A、1A、2A、4A、6A。
3、動作電壓：不大于額定電壓的70%。
4、動作電流：不大于額定電流。
5、功率消耗：直流不大于7W，交流不大于15VA。
6、介質強度：產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間，以及線圈電路對觸點電路之間，應能承受2KV（有效值），50Hz的交流試驗電壓歷時1min的試驗，而無絕緣擊穿或閃絡現象。
7、觸點性能：產品觸點應能斷開電壓不超過250V，電流不超過1A，容量為50W的直流有感負荷電路（時間常數為5
