品牌
久江泵業
型號
ZXL
材質
鑄鐵、不銹鋼
驅動方式
電動
用途
管道泵
泵軸位置
臥式
葉輪結構
封閉式葉輪
葉輪數目
單級
葉輪吸入方式
單吸式
原理
離心泵
性能
自吸
輸送介質
清水泵
揚程
12-75（m）
轉速
2900（r/m）
功率
1.1-11（kw）
流量
3.2-20（m3/h）
電壓
380（v）
規格
25ZXL3.2-20,25ZXL3.2-32,32ZXL3.2-20,32ZXL3.2-32,32ZXL3.2-50,40ZXL6.3-20,40ZXL6.3-32,40ZX

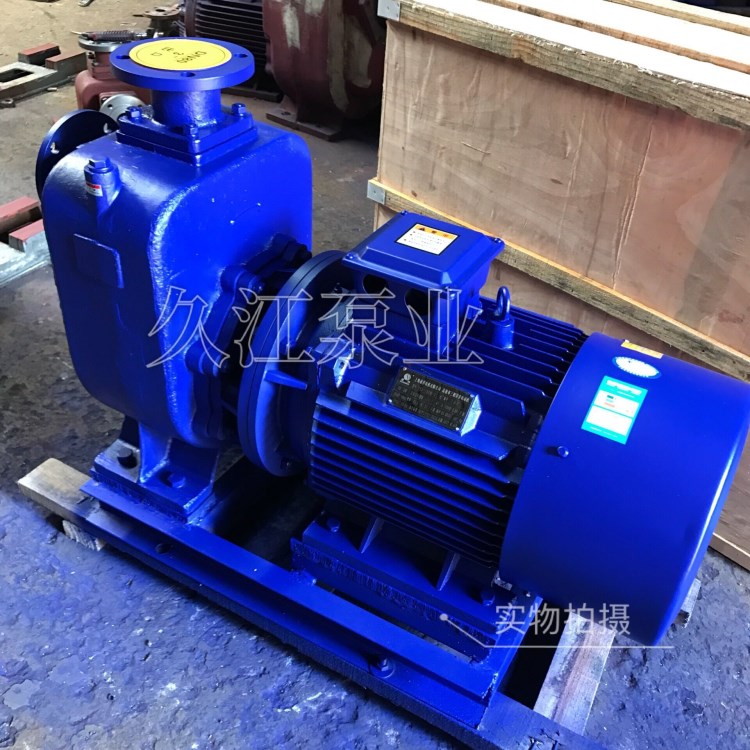

ZXL型直聯式自吸離心泵系本公司根據國內外有關技術資料經消化、吸收、改進后研制而成的一種結構新穎的產品，屬國內。各項技術性能指標居國內，達到國際先進水平，具有廣闊的應用市場和發展前景。
1、結構緊湊。該系列自吸泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通清水自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
4、采用先進自吸泵水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，清水自吸泵吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需泵體內儲有定量引液即可。
ZXL直聯式自吸離心泵，適用于工業和城市給排水，環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗，設備冷卻等。使用介質溫度不超過80℃，粘度≤100厘珀、含固量可達30%以下。
一、ZXL直聯式自吸離心泵使用條件：
1、直聯式自吸離心泵周圍環境溫度≤40℃，海撥高度≤1000m，相對濕度 ≤95%，介質溫度≤80℃，特要求可達200℃。
2、直聯清水自吸泵自吸高度不能超過規定值5-6.5米，吸入管長度≤10米
二、ZXL直聯式自吸離心泵型號意義：
三、ZXL直聯式自吸離心泵工作原理及結構：
ZXL直聯式自吸離心泵采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進人氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進人葉輪，與葉輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸人管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投人正常作業。因為該泵具有這種獨特的排氣能力，所以此種泵能輸送含有氣體的液體，無需安裝底閥。
型號 | 流量 | 揚程 m | 吸程 m | 轉速 r/min | 自吸性能 | 功率 | 口徑 | 機組重量 （kg） | |||
M3/h | L/S | 軸功率 | 電機功率 | 吸入 | 排出 | ||||||
25ZXL3.2-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 0.75 | 25 | 25 | 58 |
25ZXL3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 1.1 | 1.5 | 25 | 25 | 62 |
32ZXL3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.9 | 1.1 | 1.5 | 32 | 32 | 62 |
32ZXL3.2-50 | 3.2 | 0.9 | 50 | 6.5 | 2900 | 1.7 | 2.1 | 3.0 | 32 | 32 | 85 |
40ZXL6.3-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 1.1 | 40 | 40 | 62 |
40ZXL6.3-30 | 6.3 | 1.8 | 30 | 6.5 | 2900 | 1.8 | 1.8 | 2.2 | 40 | 40 | 70 |
40ZXL10-32 | 10 | 2.8 | 32 | 6.5 | 2900 | 1.8 | 2.1 | 3.01 | 40 | 40 | 85 |
40ZXL10-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4.0 | 40 | 40 | 115 |
40ZXL12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.7 | 4.3 | 5.5 | 40 | 40 | 135 |
50ZXL15-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 2.4 | 1.1 | 1.5 | 50 | 50 | 70 |
50ZXL18-20 | 18 | 5 | 20 | 6.5 | 2900 | 1.9 | 1.8 | 2.2 | 50 | 50 | 75 |
50ZXL12.5-32 | 12.5 | 3.5 | 32 | 6.5 | 2900 | 1.5 | 2.1 | 3.0 | 50 | 50 | 90 |
50ZXL20-30 | 20 | 5.6 | 30 | 6.5 | 2900 | 1.5 | 2.6 | 4.0 | 50 | 50 | 11O |
50ZXL15-40 | 15 | 4.2 | 40 | 6.5 | 2900 | 1.7 | 2.7 | 4.0 | 50 | 50 | 115 |
50ZXL12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 | 50 | 50 | 135 |
50ZXL15-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 | 50 | 50 | 145 |
50ZXL20-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 1.3 | 9.8 | 11.0 | 50 | 50 | 220 |
65ZXL30-15 | 30 | 8.3 | 15 | 6 | 2900 | 2 | 1.9 | 3.0 | 65 | 65 | 105 |
65ZXL20-30 | 20 | 5.6 | 30 | 6 | 2900 | 2 | 2.7 | 4.0 | 65 | 65 | 115 |
65ZXL25-32 | 25 | 6.g | 32 | 6 | 2900 | 1.9 | 4.4 | 5.5 | 65 | 65 | 135 |
65ZXL25-50 | 25 | 6.g | 50 | 6 | 2900 | 1.8 | 6.2 | 7.5 | 65 | 65 | 142 |
65ZXL25-75 | 25 | 6.9 | 75 | 6 | 2900 | 1.8 | 9.8 | 11.0 | 65 | 65 | 220 |
80ZXL35-13 | 35 | 9.7 | 13 | 6 | 2900 | 1.9 | 1.9 | 3.0 | 80 | 80 | 105 |
80ZXL43-17 | 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4.0 | 80 | 80 | 115 |
80ZXL40-22 | 40 | 11.1 | 22 | 6 | 2900 | 1.9 | 4.4 | 5.5 | 80 | 80 | 135 |
80ZXL50-32 | 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 | 80 | 80 | 142 |
80ZXL60-55 | 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 | 80 | 80 | 280 |
80ZXL60-70 | 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22.0 | 80 | 80 | 300 |
100ZXL100-20 | 100 | 27.8 | 20 | 5.5 | 2900 | 1.8 | 7.8 | 11.0 | 100 | 100 | 240 |
100ZXL100-30 | 100 | 27.8 | 30 | 5.5 | 2900 | 1.8 | 11.5 | 15.0 | 100 | 100 | 250 |
I00ZXL100-40 | 1OO | 27.8 | 40 | 6 | 2900 | 1.8 | 16,3 | 18.5 | 100 | 100 | 265 |
100ZXL100-65 | 100 | 27.8 | 65 | 6 | 2900 | 1.8 | 27.7 | 30.0 | 100 | 100 | 450 |
100ZXL70-80 | 70 | 19.4 | 80 | 6 | 2900 | 1.8 | 24.2 | 30.0 | 100 | 100 | 450 |
150ZXL170-45 | 170 | 47.2 | 45 | 6 | 2900 | 1.9 | 31.2 | 37.0 | 150 | 150 | 630 |
150ZXL170-55 | 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45.0 | 150 | 150 | 720 |
150ZXL150-80 | 150 | 41.6 | 80 | 5 | 2900 | 1.8 | 46.3 | 55.0 | 150 | 150 | 850 |
200ZXL400-32 | 400 | 111.1 | 32 | 5 | 1450 | 2 | 52.1 | 55.0 | 200 | 200 | 1200 |
200ZXL280-63 | 280 | 77.8 | 63 | 5 | 1450 | 1.8 | 73.g | 90.0 | 200 | 200 | 1350 |
200ZXL350-65 | 350 | 97.2 | 65 | 5 | 1450 | 1.8 | 97.2 | 110.0 | 200 | 200 | 1550 |
250ZXL550-32 | 550 | 152.8 | 32 | 5 | 1450 | 2 | 72.3 | 75.0 | 250 | 250 | 1420 |
250ZXL400-50 | 400 | 111.1 | 50 | 5 | 1450 | 2 | 80 | 90.0 | 250 | 250 | 1650 |
250ZXL450-55 | 450 | 125 | 55 | 5 | 1450 | 2 | 102.1 | 110.0 | 250 | 250 | 1850 |
300ZXL600-32 | 600 | 166.6 | 32 | 5 | 1450 | 2 | 81 | 90.0 | 300 | 300 | 1600 |
300ZXL500-50 | 500 | 138.9 | 50 | 5 | 1450 | 2 | 104.6 | 110.0 | 300 | 300 | 1750 |
300ZXL550-55 | 550 | 152.8 | 55 | 5 | 1450 | 2 | 117.6 | 132.0 | 300 | 300 | 1950 |
|
