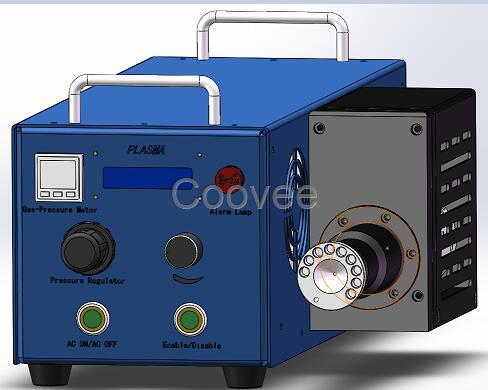

常壓等離子表面處理機

APO-RP1020D Plasma System    1.技術參數

名稱(Name）     噴射型AP等離子表面處理系統

型號(Model）     DSX-APO-RP1020D

電源(Power Supply)     220V/AC ,50/60Hz

功率(Power)     800W/25KHz

處理高度(Processing Height）     5-15mm

處理寬帶(Processing Width）     20-80mm（Option）

內部控制模式(Internal Control Mode）     數字控制

外部控制模式(External Control Mode)     RS232數字通信口,模擬量控制口

工作氣體(Work Gas)     Compressed Air (0.4Mpa)

2.典型應用

.主要應用于電子行業的手機殼印刷、涂覆、點膠等前處理，手機屏幕的表面處理

.國防工業的航空航天電連接器表面清洗

.通用行業的絲網印刷、轉移印刷前處理

3.產品簡介

.可選配多種類型噴嘴，使用于不同場合，滿足各種不同產品和處理環境

.設備尺寸小巧，方便攜帶和移動，節省客戶使用空間

.可In-Line式安裝于客戶設備產線中，減少客戶投入成本

.使用壽命長，保養維修成本低，便于客戶成本控制

常壓等離子表面處理機

APO-RP1020D Plasma System

等離子技術>>表面測定>>測量表面張力

"    每種材料的表面有具有特定的表面張力。每一種液體（如墨水）也具有內在的張力。印刷、粘合或涂層要實現長期穩定的附著效果，前提是材料的表面張力必須大于液體的表面張力。比如說，塑料的表面張力一般比較低（通常低于28 mN/m）。要在這類材料表面印刷，如果使用溶劑型油墨，材料表面張力必須至少達到40 mN/m，如果使用紫外光固化的系統，材料表面張力必須至少達到56 mN/m。如果使用水性體系，則表面張力需要在72 mN/m以上。

    對于許多工業應用來說，要讓粘合劑或印刷油墨的特性與材料表面性質相匹配，這一點是至關重要的。使用Openair?常壓等離子技術進行有針對性的預處理，能夠顯著增加表面張力。經過這種處理，材料能和油墨或粘合劑實現非常好的附著（潤濕性）或粘合效果"

高表面張力     低表面潤濕性

    要更好地評估使用等離子技術實施表面改性的工藝參數，必須首先確定材料初始的表面張力。即使在生產進行當中，也要反復測量表面張力，以保證質量。重要的測試方法是：測試墨水法、接觸角測量（滴體積法）和使用便攜式測角儀進行動態測量(PG-X)          常壓等離子表面處理機

APO-RP1020D Plasma System

等離子技術>>表面測定>>測試墨水法

  要測量各種材料（如塑料、玻璃、再生或復合材料）的表面張力，一種簡單的方法就是使用測試墨水。

     只要使用測試墨水瓶內自帶的刷子，在材料表面快速涂上測試墨水就完成了測試過程。在表面預處理完成后，可以嘗試使用具有高表面張力的墨水（如讀數為72 mN/m的墨水）。如果刷上的墨水痕跡能夠穩定2秒鐘不收縮，表示材料表面的潤濕性較高，該測試樣品的表面張力至少和測試墨水瓶上的讀數相等。如果測試墨水的痕跡邊緣有收縮，就應當嘗試下一個較低等級的墨水。這樣，就可以逐步接近待測材料的表面張力值。直到使用的測試墨水表現出良好的痕跡穩定性至少2秒，待測材料的表面張力就等于該測試墨水的讀數。

不良的表面潤濕        良好的表面潤濕

"     可以提供以下系列的測試墨水:

1.乙醇系列測試墨水（C系列）

適用于所有常見的表面。無毒，無害。

表面張力范圍值從28到72 mN/m（以2 mN/m遞增）

2. 甲酰胺系列測試墨水（A系列）

特別適用于溫度較高的表面，但不適用于聚氯乙烯。具有較長的可讀取時間。有毒。致畸。

表面張力范圍值從30到72 mN/m（以2 mN/m遞增）

3.甲醇系列測試墨水（B系列）

適用于所有常見的表面。有毒。

表面張力范圍值從28到72 mN/m（以2 mN/m遞增)

注：

測量誤差為2 mN/m。如果進行多次測量，誤差公差會相應減少。和任何測量過程一樣，使用測試墨水來測定表面張力，需要正確地理解測量結果。通過測試墨水獲得的測量值，只是一個相對值，與其它方法不具可比性。測量所得的結果，只是測試樣品當前狀態下的表面張力，根據經驗，材料的表面張力會隨著儲存時間的增加而降低。:"

常壓等離子表面處理機

APO-RP1020D Plasma System

等離子技術>>表面測定>>接觸角測量法

"PG-X便攜式接觸角測量儀的特點

無需制備測試樣品

快速測定

自動測定

全面的操作軟件

簡單的USB 連接（無需電源）提供軟件更新"

"    PG-X便攜式接觸角測量儀是一種小型儀器，用于測量各種表面（如桌面、車頂或保險杠、玻璃瓶或金屬罐）的接觸角。測量的結果可用來評價并控制各種參數，如潤濕性（印刷、噴漆或涂層）、粘附能力（涂膠）或表面污染（超細清潔）

   PG-X無需準備樣本，即可實現自動測試。只需將設備放在需要測試的物體表面，然后按下按鈕。內部泵會將一滴經過精確計量的小水珠滴在測試表面上。內置攝像頭會拍攝下小水珠的運動過程，隨后就可以讀出測試結果，如靜態接觸角、動態接觸角和滲透功能"

等離子技術>>表面測定>>便攜式接觸角測量儀

"MSA 的技術特性

全自動化測量,只需按動一個按鈕就可完成測量

高效穩定堪比實驗室儀器設備

理想的可移動，無損的表面能質量控制儀器

通過USB端口連接設備及通電

可測量垂直面，曲面及底面"

"   便攜式接觸角測量儀（MSA）通過測量水接觸角自動測量表面的潤濕性。接觸角可提供下游工序所需要的特定的表面能參數，例如自由表面能和潤濕性（印刷，噴涂和鍍膜所需的重要指數）或者可粘附能力。此外，MSA還能可靠的顯示出表面極性，比如Openair等離子處理后的效果。

   MSA 通過兩種測試液體來判斷固體表面的表面能 ： 一種是極性的液體（通常是水），另一種非極性的（通常是二碘甲烷）。

   按下按鈕后，MSA自動精準的釋放兩種測試液體，同時測量每個接觸角，并且可瞬間計算出自由表面能。該測試過程中機器和被測量表面是無接觸的，避免了對測試樣品造成表面損傷或污染。"
