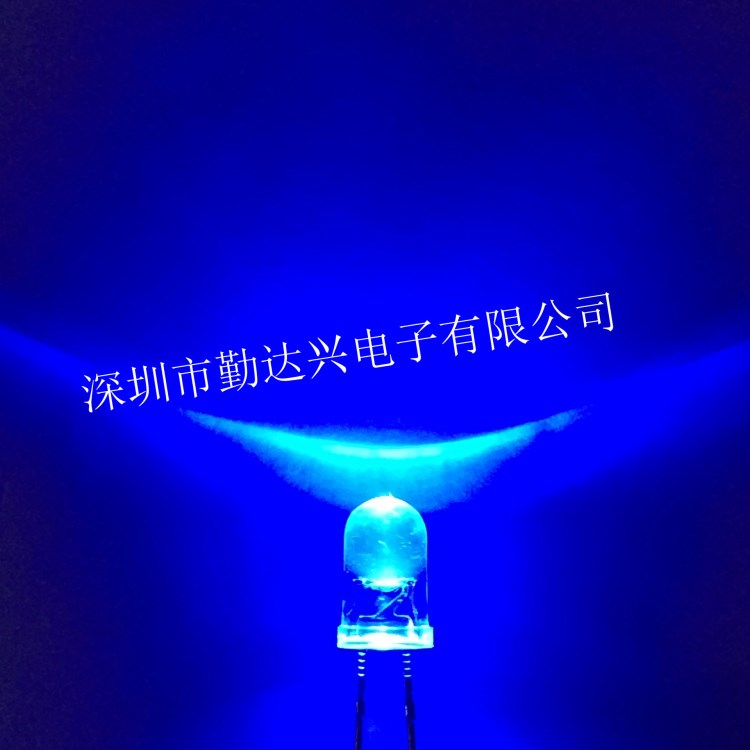

產品型號（Part number system for led lamp） φ5MM草帽長腳無色透明藍燈
外形圖（Package Dimensions）單位：（Unit）：mm
晶片(CHIP) | ||
材質（Material） | InGaN | |
顔色(Color) | 藍色 | |
膠體（Colloid） | ||
材質（Material） | 環氧樹脂 | |
顔色(Color) | 無色透明 | |
極限參數（Absolute Maximum Ratings）（Ta=25℃）
項目參數（Parameter） | 符號（Symbol） | 數值 | 單位（Unit） |
最大功耗（Max Power Dissipation） | PM | 80 | mW |
最大正向電流（Max Continuous Forward Current） | IFM | 20 | mA |
最大反向電壓（Max Reverse Voltage） | VRM | 5 | V |
最大脈沖峰值電流（Peak Forward Current） | IFP | 75 | mA |
焊接溫度/時間（Lead Soldering Temperature/Time） | TSOL | 240/≤3S | ℃/S |
工作環境（Operating Temperature Range） | TOPR | -25~+85 | ℃ |
儲存溫度（Storage Temperature Range） | TSTR | -30~+100 | ℃ |
光電參數（Initial Electrical Optical Characteristics）
項目參數（Parameter） | 符號 Symbol | 最小值 Min. | 一般值 Typ. | 最大值Max. | 單位 Unit | 測試條件 Condition |
發光強度（Luminous Intensity） | Iv | 1500 | 1800 | 2000 | mcd | IF=20mA |
發光角度（Viewing Angle） | 2Ø1/2 | / | 45 | / | deg | IF=20mA |
峰值波長（Peak Wave Length） | λp | / | 470 | / | nm | IF=20mA |
主波長（Dominant Wave Length） | λd | 460 | 463 | 463 | nm | IF=20mA |
頻寬（Spectral Width at half height） | △λ | / | 30 | / | nm | IF=20mA |
正向電壓（Forward Voltage） | VF | 2.8 | 3.2 | 3.6 | V | IF=20mA |
反向電流（Reverse Current） | IR | / | / | ≤30 | μA | VR=5V |
注：本公司所提供的LED產品可根據客戶需求訂做，相關技術參數會發生變化，詳細情況請咨詢我公司有關人員。
經老化實驗證明：本LED在正常工作條件下：即IF=20mA、VF= 2.5 V時，使用壽命為3——10萬小時。
備注：按防靜電焊接操作（接地線、戴靜電環、戴純棉手指套） |
