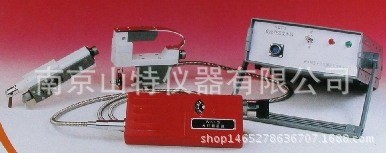

WK4光纖看譜鏡，光纖看譜鏡WK4，看譜鏡，驗鋼鏡，光譜儀

用途：

本儀器適用于390—700nm波長范圍內，對合金鋼及有色金屬進行目視、定性和半定量的光譜分析。主要分析的元素有：

鋼：Cr、W、Mn、V、Mo、Ni、Co、Ti、Al、Nb、Zn、Cu等。

銅合金：Zn、Ni、Mn、Fe、Pb、Sn、Al、Be、Bi等

鋁合金：Mg、Cu、Mn、Fe、Zn等

本儀器采用光纖傳輸照明入射狹縫，除對一般試樣看譜分析外，對狹小間如管道內壁、容器內部，頂上機件都可進行看譜分析，儀器特別輕巧，攜帶十分方便。

特點：

·電極架和單色器分離，用光纖連接，電極架可隨意移動，操作方便。

·采用光柵作色散元件，譜線清晰，色率大。

·儀器具有大的相對孔徑，光能量較大。

·儀器可單人操作，亦可雙人操作，不必彎腰看譜，減輕勞動強度。

·采用直流電弧，發生器輕巧，使用安全。

技術數據：

波長范圍：390-700nm

色散元件：平面衍射光柵，每毫米刻線2400條、刻劃面積30×30mm，閃耀波長：500nm左右。

色散率：2.78nm/mm (視場光欄上)

準直物鏡：焦距：f=150nm，相對孔徑D/f=1∶5

目鏡放大率： 15×

狹縫寬度： 20μm

外形尺寸：(長×寬×高) 300×85×50mm

重量：主機 0.8kg

發生器 2kg

主要附件：

WKF3型直流電弧發生器 1臺

WKF2-1型隔離變壓器 1臺

看譜鏡是分光鏡(spectroscope)和驗鋼鏡的通稱。用于發射光譜半定量分析的儀器裝置。有實驗室用臺置式及現場分析用便攜式兩種。它是由色散元件、狹縫、準直管和物鏡構成。光源輻射經玻璃棱鏡或光柵色散后，譜線聚焦在焦面的目鏡上識譜，進行目視測量。

看譜鏡是在可見光譜范圍內，通過目視觀察，比較元素光譜強度的方法，對金屬進行迅速的定性和半定量分析，確定金屬中所含的成分。看譜分析操作簡單、易掌握、速度快、費用低，對樣品損傷小，無需特殊加工。一般分析某試樣中的5～6種元素只需2～3分鐘，其精度相當準確可靠。所以需要分析大量樣品、容易混料的場合、或需要快速分析的部門等，采用該儀器具有很大的經濟意義。

驗鋼鏡系列產品包括WK1臺式看譜鏡，WK3小型看譜鏡，WK4光纖看譜鏡，WKX(34W)驗鋼鏡。驗鋼鏡系列 產品產品適用于390—700nm波長范圍內對鋼鐵及有色金屬合金進行目視定性和半定量的快速光譜分析

驗鋼鏡俗稱看譜鏡，該儀器適用于在工作現場或對黑色金屬和有色金屬進行快速定性和半定量分析，是快速鑒別金屬牌號，區分混料，確定元素種類的理想設備。
