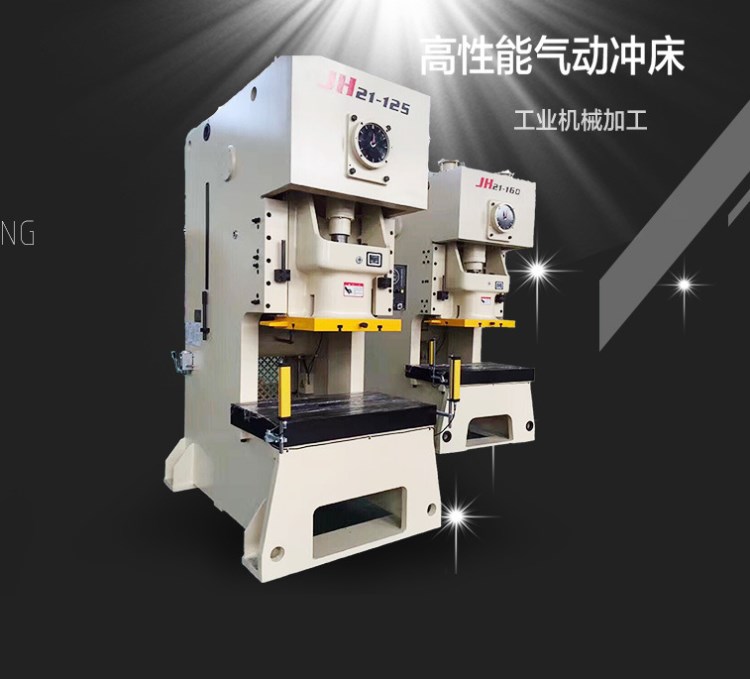

該壓力機由機身、傳動系統、離合器、滑塊、平衡器、發訊、空氣管路、潤滑系統及電氣系統等組成。
☆ 機身為鋼板焊接而成，經過時效處理消除內應力，強度好，變形小
精度穩定性好。
☆ 曲軸縱向放置，支點距離小，了曲軸較好的剛度和擾度。
☆ 離合器：上海意宇采用日本技術生產的上海意宇干式離合器（JH21-80到JH21-315），主要部件如摩擦片、彈簧、密封件、軸承等均采用，加工及裝配要求完全按照日本技術要求，質量穩定，使用壽命更長，比其它國產離合器增加幾倍。
☆ 滑塊采用樹脂砂鑄造，內部組織好，外形美觀；采用矩形導軌，導軌面鑲銅板，精度保持性好，滑塊內液壓墊，通過日本的液壓過載保護裝置有效控制機床在公稱力范圍內運行，保護機床零部件不損壞。
☆ 裝模高度采用電動調節（除JH21-25和JH21-45兩種型號為手動調節外），通過精度為0.1mm的機械式顯數器裝模高度，調節方便。
☆ 裝有氣動平衡器,平衡滑塊及上模重量，機床運轉更穩定。
☆ 電控部分采用法國施奈德按鈕，西門子交流接觸器、熱繼電器等。JH21-125采用凸輪控制器（歐姆龍彈簧片）和編碼器（意大利）組合控制發訊，機床停止更安全。采用日本松下可編程控制器(PLC)、日本松下人機界面（觸摸屏）進行集中控制，具有曲軸旋轉角度顯示及故障提示功能，維修更方便、節時。
☆ JH21-125以上采用電動油泵集中潤滑，加裝具有循環指示功能的定量式分油器，潤滑使用更方便、放心。
☆ 采用日本豐興公司或TACO的安全雙聯閥，機床動作安全。
三、 配置要求
序號 | 名稱 | 從屬部件 | 產地或制造商 |
1 | 濕式摩擦離合器－制動器 | 離合器 | 沃得精品離合器 |
2 | 雙聯電磁閥 | 空氣管道 | 日本豐興或TACO |
3 | 可編程邏輯控制器 | 電氣系統 | 日本松下NAIS |
4 | 交流接觸器、中間接觸器 | 電氣系統 | 西門子 |
5 | 熱繼電器、輔助接頭 | 電氣系統 | 西門子 |
6 | 控制按鈕 | 電氣系統 | 施奈德 |
7 | 油霧器 | 空氣管道 | 上海新益(JH21-125和JH21-160為臺灣DPC) |
8 | 減壓閥 | 空氣管道 | 日本SMC(JH21-125和JH21-160為臺灣DPC) |
9 | 過濾減壓閥 | 空氣管道 | 上海新益(JH21-125和JH21-160為臺灣DPC) |
10 | 電動機 | 傳動系統 | 山東華力 |
11 | 制動電機 | 滑塊部件 | 北京福特盤式電機有限公司（JH21-60及以上用） |
12 | 壓力開關 | 空氣管道 | 韓國ARK |
13 | 液壓過載泵 | 滑塊部件 | 日本昭和SHOWA |
14 | 編碼器 | 發訊 | 意大利(JH21-80以上用) |
15 | 雙手按鈕 | 電氣系統 | 日本和泉 |
16 | 電動油泵（手動濃油泵） | 潤滑系統 | 臺灣裕祥 |
17 | 手動稀油泵 | 潤滑系統（平衡缸） | 南京貝奇爾 |
18 | 凸輪控制箱 | 發訊 | 無錫文豐 |
19 | 平衡缸 |
| 丹陽鴻舉 |
20 | 人機界面（觸摸屏） | 電氣系統 | 日本松下 |
21 | 腳踏開關 | 電氣系統 | 丹陽鴻舉（選用） |
22 | 曲軸 | 傳動 | 45#鋼模鍛件,表面淬火處理 |
說 明
1、 工作臺板上平面為精度檢驗的基準面（若壓力機不帶工作臺板，則以機身工作臺
面為精度檢驗的基準面）。
2、 精度檢驗前應調整壓力機的安裝水平，在工作臺板中間位置，沿壓力機縱向和
橫向放置水平儀，水平儀的讀數均不應超過0.20/1000。
3、允差值的確定：
檢驗項目的精度允差值，因按實際檢驗長度進行計算，其計算結果按GB8170標準修至微米位數。
G3、G5項檢驗時，當實際測量長度小于100mm時，允許按正比例折算，折算后的允差小于0.01mm,按0.01計。
4、本機床精度檢驗項目執行GB/T23280-2009標準。
精度檢驗單
