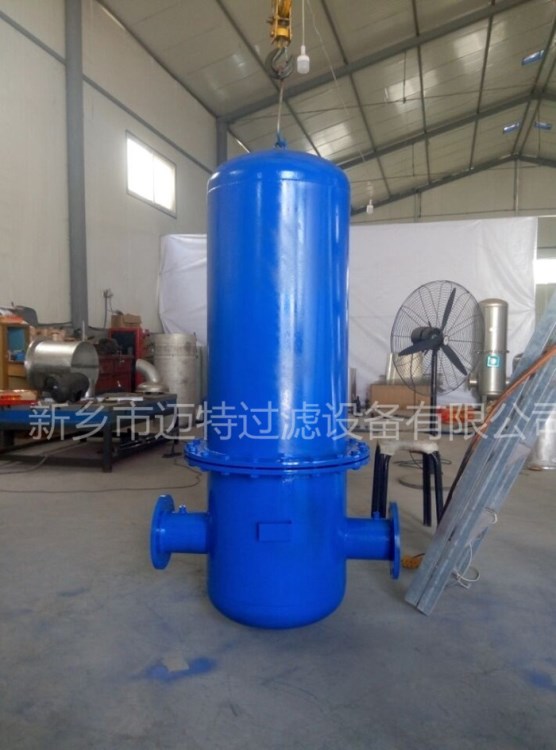

旋風汽水分離器工作原理：
旋風汽水分離器是一種分離效果很好的汽水分離設備。其工作原理及工作過程是：較高流速的汽水混合物，經引入管切向進入簡體而產生旋轉運動，在離心力的作用下，將水滴拋向筒壁，使汽水初步分離。分離出來的水通過筒底四周導葉，流人汽包水容積中。飽和蒸汽在筒體內向上流動，進入頂帽的波形板間隙中曲折流動，在離心力和慣性力的作用下，小水滴被拋到波形板上，在附著力作用下形成水膜下流，經簡壁流入汽包水容積，使汽水進—步分離，而飽和蒸汽從頂帽上方或四周引入汽包蒸汽空間。
旋風式汽水分離器產品特點：
1、除水效率高：可除去99%的液態水份
2、體積小、重量輕。
3、安裝方便，管道式連接、可懸掛安裝。
4、免維護、性好。
5、壽命長:可使用20年。
6、按GB150壓力容器標準制造，安全。
7、可選配：自動排水器或手動排水器；液位計；不銹鋼材料；高的壓力。
結構示意圖：
選型參數及外形尺寸：
型號 | 口徑 | 外形尺寸mm | 較大處理量m3/min | 放水裝置 | 重量Kg | 建議處理量 | |||
E | F | G | H | ||||||
MQF-25 | DN25 | 300 | 400 | 133 | 285 | 6 | 自動放水閥 | 12 | 0.5 |
MQF-32 | DN32 | 490 | 600 | 133 | 285 | 18 | 自動放水閥 | 17 | 0.7 |
MQF-50 | DN50 | 685 | 800 | 159 | 360 | 18 | 自動放水閥 | 19 | 1 |
MQF-65 | DN65 | 735 | 850 | 159 | 360 | 25 | 自動放水閥 | 35 | 2 |
MQF-80 | DN80 | 725 | 900 | 219 | 420 | 42 | 自動放水閥 | 59 | 4.5 |
MQF-100 | DN100 | 730 | 920 | 273 | 480 | 60 | 自動放水閥 | 102 | 7 |
MQF-125 | DN125 | 705 | 950 | 325 | 585 | 80 | 自動放水閥 | 108 | 10 |
MQF-150 | DN150 | 790 | 1050 | 426 | 650 | 120 | 自動放水閥 | 148 | 15 |
MQF-200 | DN200 | 910 | 1200 | 426 | 650 | 150 | 自動放水閥 | 165 | 26 |
MQF-250 | DN250 | 900 | 1250 | 478 | 680 | 200 | 自動放水閥 | 202 | 41 |
MQF-300 | DN300 | 880 | 1300 | 612 | 830 | 400 | 自動放水閥 | 251 | 59 |
MQF-350 | DN350 | 1050 | 1600 | 710 | 950 | 600 | 自動放水閥 | 387 | 80 |
MQF-400 | DN400 | 1320 | 1910 | 820 | 1090 | 650 | 420 | 104 | |
MQF-450 | DN450 | 1550 | 2200 | 920 | 1320 | 720 | 450 | 132 | |
MQF-500 | DN500 | 1800 | 2500 | 1020 | 1420 | 950 | 580 | 163 | |
MQF-600 | DN600 | 1850 | 2700 | 1220 | 1420 | 1350 | 780 | 220 | |
MQF-700 | DN700 | 2150/1200 | 3000 | 1220 | 1520 | 1850 | 1000 | 300 | |
MQF-800 | DN800 | 2500/1300 | 3400 | 1220 | 1620 | 2500 | 1400 | 420 | |
MQF-900 | DN900 | 2800/1450 | 3800 | 1420 | 1720 | 3050 | 1600 | 500 | |
MQF-1000 | DN1000 | 3050/1600 | 4100 | 1420 | 1820 | 4000 | 1800 | 600 | |
選型注意事項：
您在選擇汽水分離器的時候，請考慮以下幾個參數
1、考慮處理流量，選擇合適的口徑。
2、考慮過濾介質的化學性質，含腐蝕性等，選擇汽水分離器的材質。
3、考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。
4、提供管道的壓力，正壓或負壓，負壓情況下自動放水閥不起作用。選型時要特別注明。
